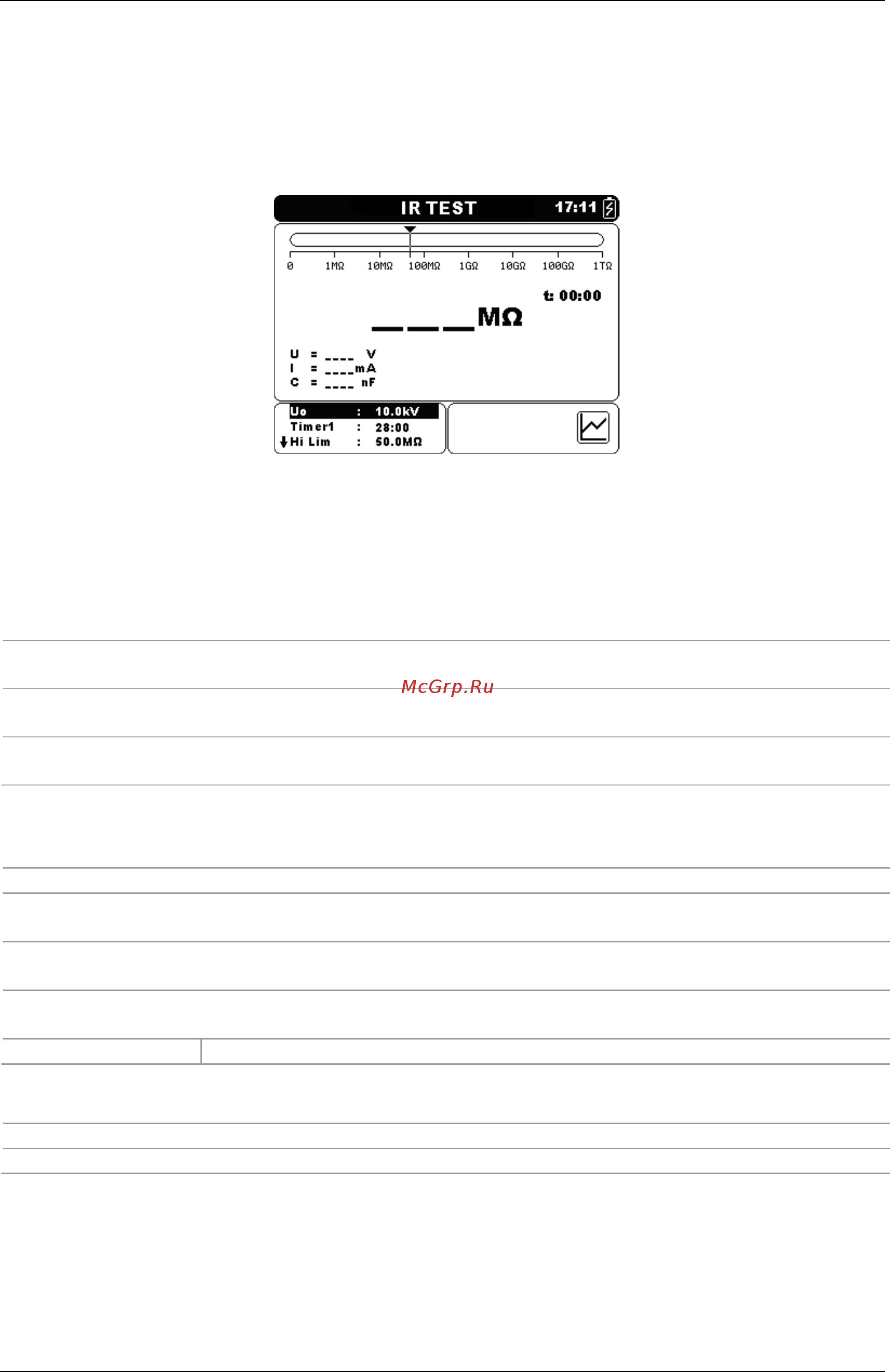

![Metrel MI 3210 [39/60] Измерение сопротивления изоляции](/views2/1491520/page39/bg27.png)
MI 3210 Тераомметр (TeraOhm) XA 10 кВ Измерения
5.6 Измерение сопротивления изоляции
Испытание может начинаться из окна «Insulation Resistance Measurement» (Измерение
сопротивления изоляции). Перед проведением испытания можно редактировать такие
параметры, как выходное напряжение, таймер, верхний предел и дополнительное
усреднение.
Рисунок 5.8: Меню «Insulation Resistance Measurement» (Измерение сопротивления
изоляции)
Параметры испытаний для измерения сопротивления изоляции
Un
Установка испытательного напряжения – шаг 50 В (50 В – 1 кВ) и 100
В (1 кВ – 10 кВ).
Timer1 (Таймер 1)
Продолжительность измерения (мм:сс) – шаг 1 с (макс. время 99
мин).
Hi Lim (Верхний
предел)
Выбор предельного значения (ВЫКЛ, 0,50 МОм – 1,0 ТОм).
AVG (Усреднение)
Дополнительное усреднение значений результатов (ВЫКЛ, 5, 10, 30,
60).
Клавиши:
Выбор позиции для настройки.
Установка значения для выбранной позиции.
SELECT
(ВЫБОР)
Переключение между видом графика и видом результатов.
(График может быть включен из меню «Settings» (Настройки)).
MEM (ПАМЯТЬ)
Вход в Меню сохранения пользовательского испытания.
Сохранение результатов (при их наличии).
START/STOP
(ПУСК/ОСТАНОВ)
Пуск или останов измерения сопротивления изоляции.
ESC (ВЫХОД)
Выход в Меню измерений.
Клавиши на графическом экране – измерение завершено:
Перемещают курсор вдоль отображаемых графических данных.
Включение/выключение курсоров
39
