MI 3210 Тераомметр (TeraOhm) XA 10 кВ Измерения

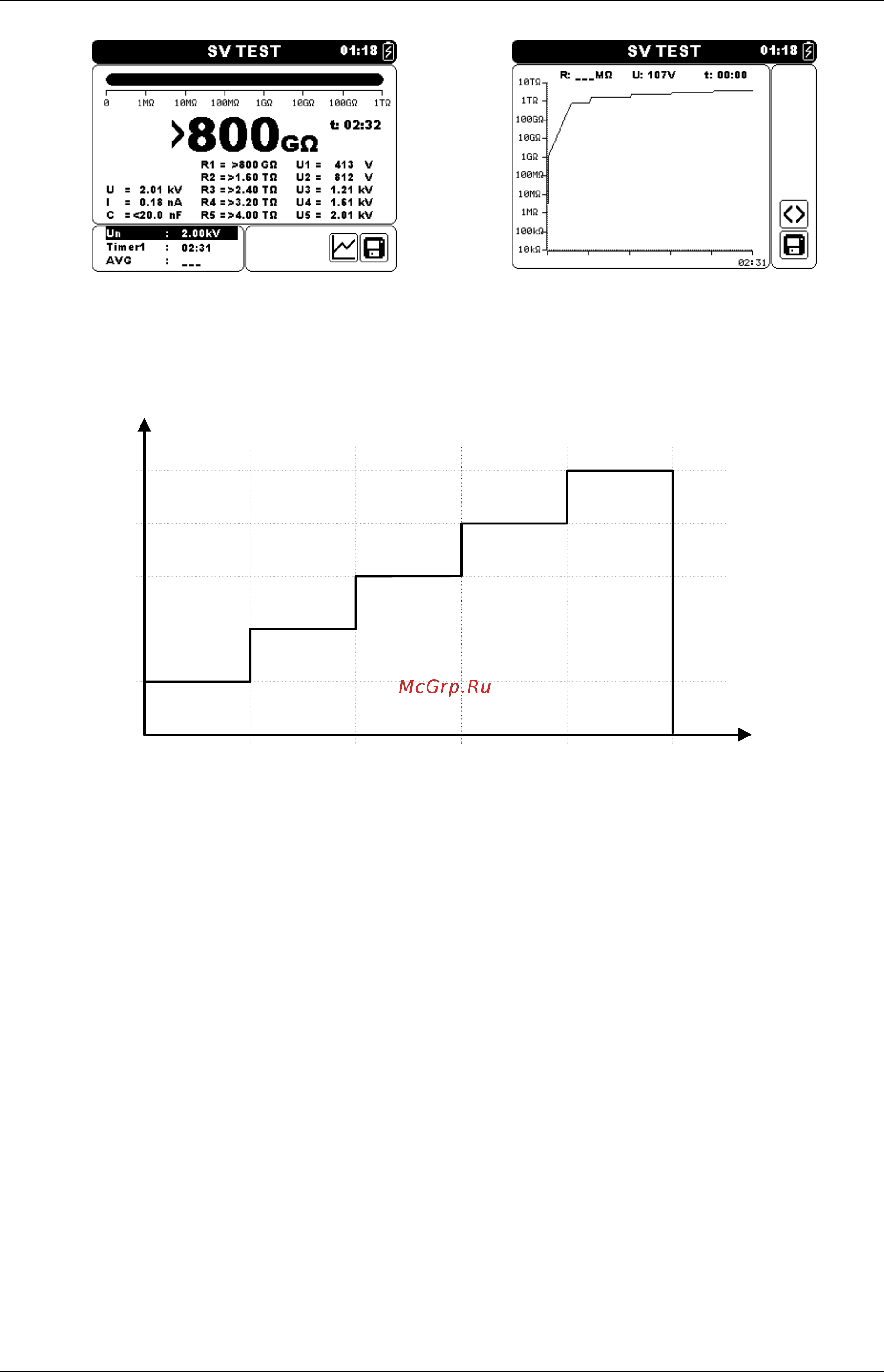

Рисунок 5.18: Пример результата
испытания со ступенчатым изменением
напряжения
Рисунок 5.19: Пример вида графика
испытания со ступенчатым
изменением напряжения
t
U
0.2T 0.4Ts 0.6Ts 0.8Ts T
0.2Un
0.4Un
0.6Un
0.8Un
Un
Рисунок 5.20 Испытание со ступенчатым повышением напряжения
Предупреждение:
За информацией по мерам предосторожности обращаться к главе
«Предупреждения».
Запрещается дотрагиваться до испытываемого объекта во время измерений,
а также до момента его полного разряда по завершению измерений!
Существует риск поражения электрическим током!
Примечания:
При начале измерения необходимо ознакомиться с отображаемыми
предупреждениями!
В процессе измерения на дисплее появляется предупредительный символ
высокого напряжения для предупреждения оператора об испытательном
напряжении, которое может представлять опасность.
Значение емкости измеряется во время окончательной разрядки испытываемого
объекта.
Информация таймера показывает полный период измерения после завершения
измерения
48
