MI 3210 Тераомметр (TeraOhm) XA 10 кВ Измерения
5.3 Защитная клемма
Назначение защитной клеммы (GUARD) заключается в отводе потенциальных токов
утечки (например, поверхностных токов), которые сами по себе не обусловлены
измеряемым изоляционным материалом, а являются результатом загрязнения
поверхности и присутствия на ней влаги. Этот ток мешает проведению измерений, т.е.
оказывает влияние на результат измерения сопротивления изоляции. ЗАЩИТНАЯ клемма
имеет внутреннее присоединение к точке, имеющей тот же самый потенциал, что и
отрицательная измерительная клемма (черная). Пружинный зажим защитной клеммы
следует присоединять к испытываемому объекту, таким образом, чтобы собирать
большую часть нежелательного тока утечки, см. Рисунок ниже.
I
L
I
L
I
L
Ut Ut
I
A
I
A
I
M
I
M
A
A
+ O UT
+ O UT
-OUT
-OUT
G UARD

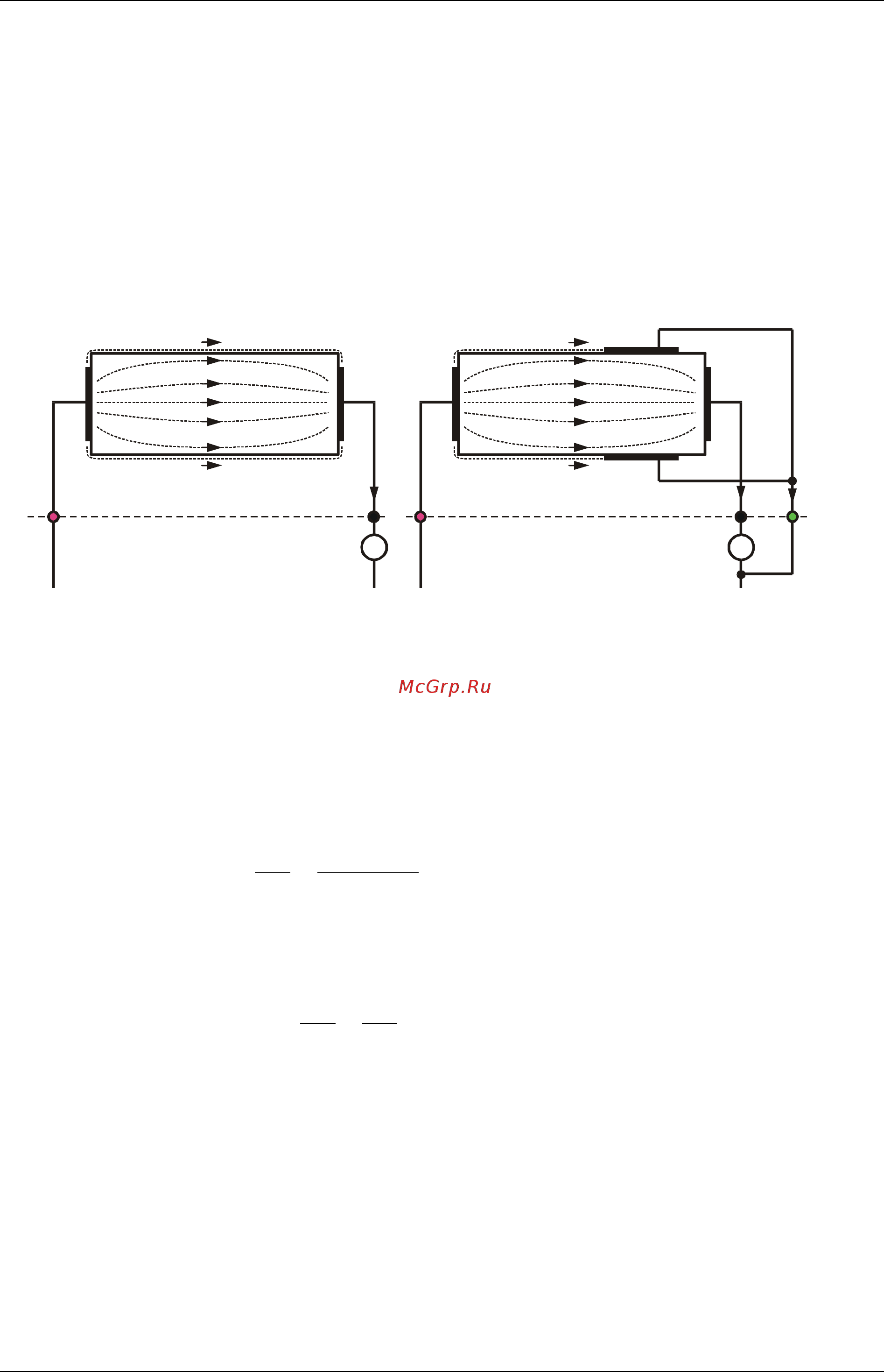

Рисунок 5.2: Присоединение защитной клеммы (GUARD) к объекту измерений
где
Ut ....................................... Испытательное напряжение
I
L ........................................ – ток утечки (являющийся результатом грязи и влаги на
поверхности)
I
M ....................................... – ток в материале (обусловленный состоянием материала)
I
A ........................................ – ток амперметра
Результат без использования защитной клеммы (GUARD):
)(
II
U
I
U
R
LM
t
A
t
ins
+
==
Неправильный результат.
Результат с использованием защитной клеммы (GUARD):
I
U
I
U
R
M
t
A
t
ins
==
Правильный результат.
Рекомендуется использовать защитное соединение (GUARD) при измерении
сопротивления изоляции
(>10 ГОм).
Примечания:
Защитная клемма защищена полным внутренним сопротивлением (400 ∈).
Прибор имеет две защитные клеммы, что позволяет легко присоединять к нему
экранированные измерительные выводы.
35
