MI 3210 Тераомметр (TeraOhm) XA 10 кВ Измерения
5.7 Диагностическое испытание
Диагностическое испытание представляет собой длительное испытание по оценке
качества испытываемого изоляционного материала. Результаты данного испытания
позволяют принять решение о профилактической замене изоляционного материала.
Испытание может начинаться из окна «Diagnostic Test» (Диагностическое испытание).
Перед проведением испытания можно отредактировать параметры.

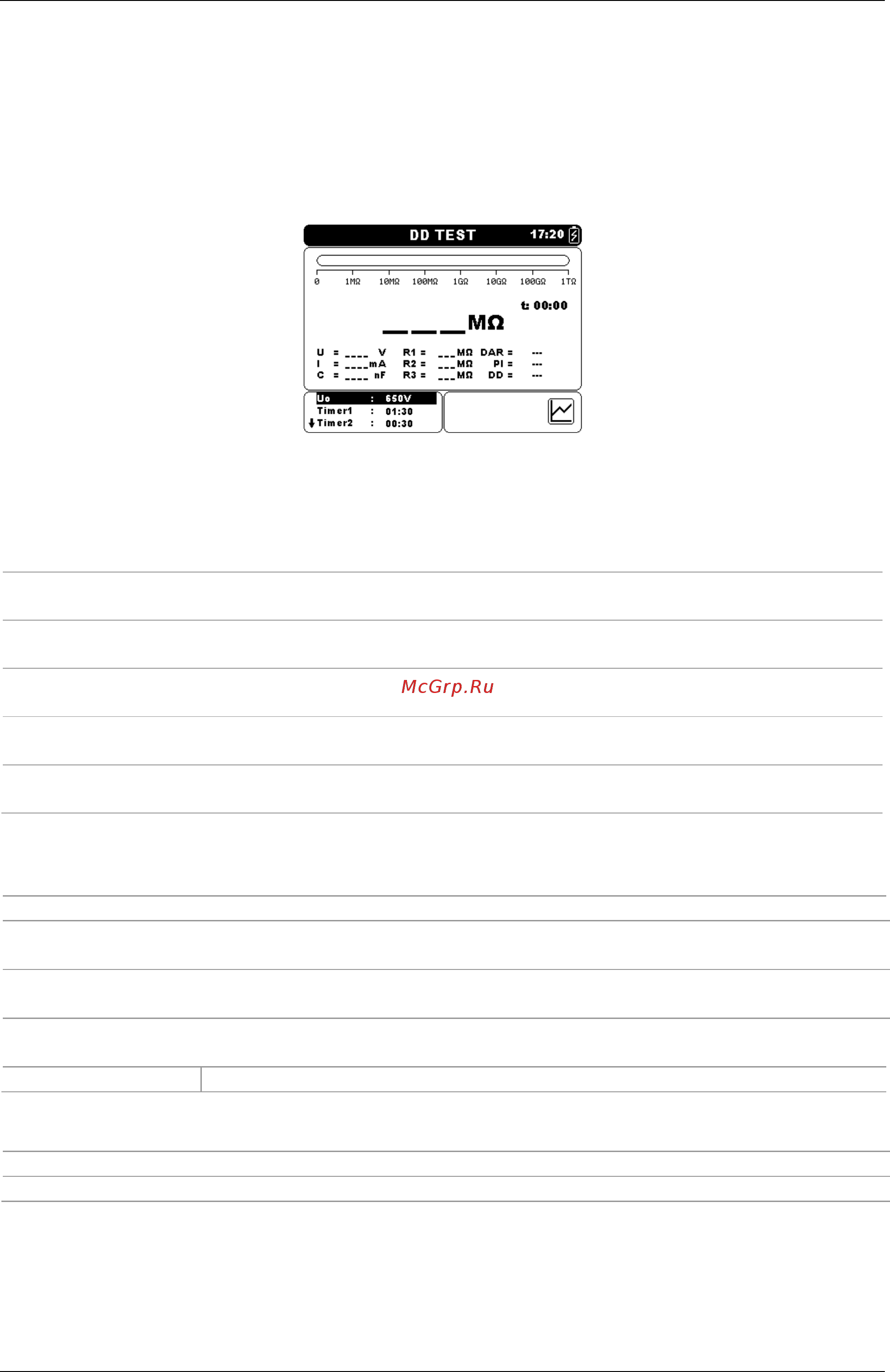

Рисунок 5.12: Меню диагностического испытания
Параметры диагностического испытания
Un
Установка испытательного напряжения – шаг 50 В (50 В – 1 кВ) и 100 В (1
кВ – 10 кВ).
Timer1
(Таймер 1)
Задержка начала измерения DAR (мм:сс) – шаг 1 с (макс. время 99 мин).
Timer2
(Таймер 2)
Задержка начала измерения PI (мм:сс) – шаг 1 с (макс. время 99 мин).
Timer3
(Таймер 3)
Продолжительность измерения (мм:сс) – шаг 1 с (макс. время 99 мин).
DD
Включение или отключения проверки коэффициента рассеивания
диэлектрика.
AVG
(Усреднение)
Дополнительное усреднение значений результатов (ВЫКЛ, 5, 10, 30, 60).
Клавиши:
Выбор позиции для настройки.
Установка значения для выбранной позиции.
SELECT
(ВЫБОР)
Переключение между видом графика и видом результатов. (График
может быть включен из меню «Settings» (Настройки)).
MEM
Вход в Меню сохранения пользовательского испытания.
Сохранение результатов (при их наличии).
START/STOP
(ПУСК/ОСТАНОВ)
Пуск или останов диагностического испытания.
ESC (ВЫХОД)
Выход в Меню измерений.
Клавиши на графическом экране – измерение завершено:
Перемещают курсор вдоль отображаемых графических данных.
Включение/выключение курсоров
42
