MI 3210 Тераомметр (TeraOhm) XA 10 кВ Измерения
5.8 Испытание со ступенчатым изменением
напряжения
При проведении данного испытания измерения на изоляции выполняются в течение пяти
равных периодов времени при испытательных напряжениях от одной пятой конечного
испытательного напряжения до полной шкалы (Рисунок 5.17). Данная функция
иллюстрирует соотношение сопротивления изоляции материалов и прилагаемого к ней
напряжения.

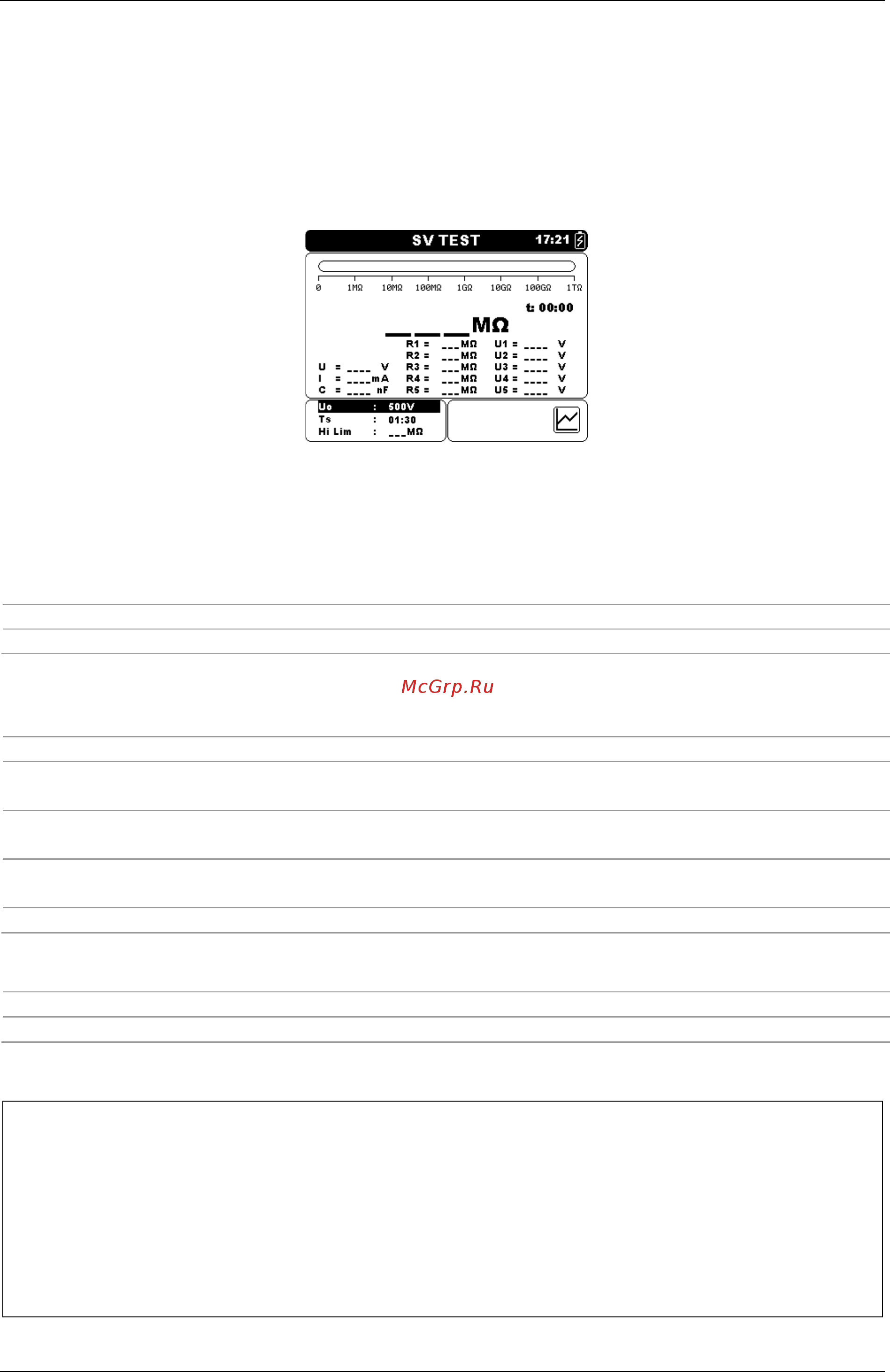

Рисунок 5.17: Меню испытания со ступенчатым изменением напряжения
Параметры испытания со ступенчатым изменением напряжения
Un
Установка испытательного напряжения – шаг 50 В (50 В – 1 кВ) и 100
В (1 кВ – 10 кВ).
Timer1 (Таймер 1)
Продолжительность измерения (мм:сс) – шаг 1 с (макс. время 99 мин).
AVG (Усреднение)
Дополнительное усреднение значений результатов (ВЫКЛ, 5, 10, 30, 60).
Клавиши:
Выбор позиции для настройки.
Установка значения для выбранной позиции.
SELECT
(ВЫБОР)
Переключение между видом графика и видом результатов.
(График может быть включен из меню «Settings» (Настройки)).
MEM
Вход в Меню сохранения пользовательского испытания.
Сохранение результатов (при их наличии).
START/STOP
(ПУСК/ОСТАНОВ)
Пуск или останов испытания со ступенчатым изменением
напряжения.
ESC (ВЫХОД)
Выход в Меню измерений.
Клавиши на графическом экране – измерение завершено:
Перемещают курсор вдоль отображаемых графических данных.
Включение/выключение курсоров
Процедура испытания со ступенчатым изменением напряжения
Выбрать функцию Step Voltage Test (Испытание со ступенчатым изменением
напряжения).
Установить параметры испытания (напряжение, таймер …).
Присоединить измерительные выводы к прибору и испытываемому объекту.
Нажать клавишу START/STOP (ПУСК/ОСТАНОВ) для начала измерения.
Нажать клавишу SELECT (ВЫБОР) для переключения между видом графика и видом
результатов (дополнительно).
Дождаться окончания обратного отсчета таймера.
Дождаться разрядки испытываемого объекта.
Сохранить результат нажатием клавиши MEM (ПАМЯТЬ) (дополнительно).
