MI 3210 Тераомметр (TeraOhm) XA 10 кВ Измерения
5.10 Вольтметр истинного среднеквадратичного
значения напряжения
Данный вольтметр представляет собой простую функцию, которая непрерывно измеряет
напряжение и частоту между соединителями +Rx и -Rx. Измеренные в функции «True
RMS Voltmeter» (Вольтметр истинного среднеквадратичного значения напряжения)
напряжение и частота могут сохраняться.
Испытательная схема для измерения напряжения

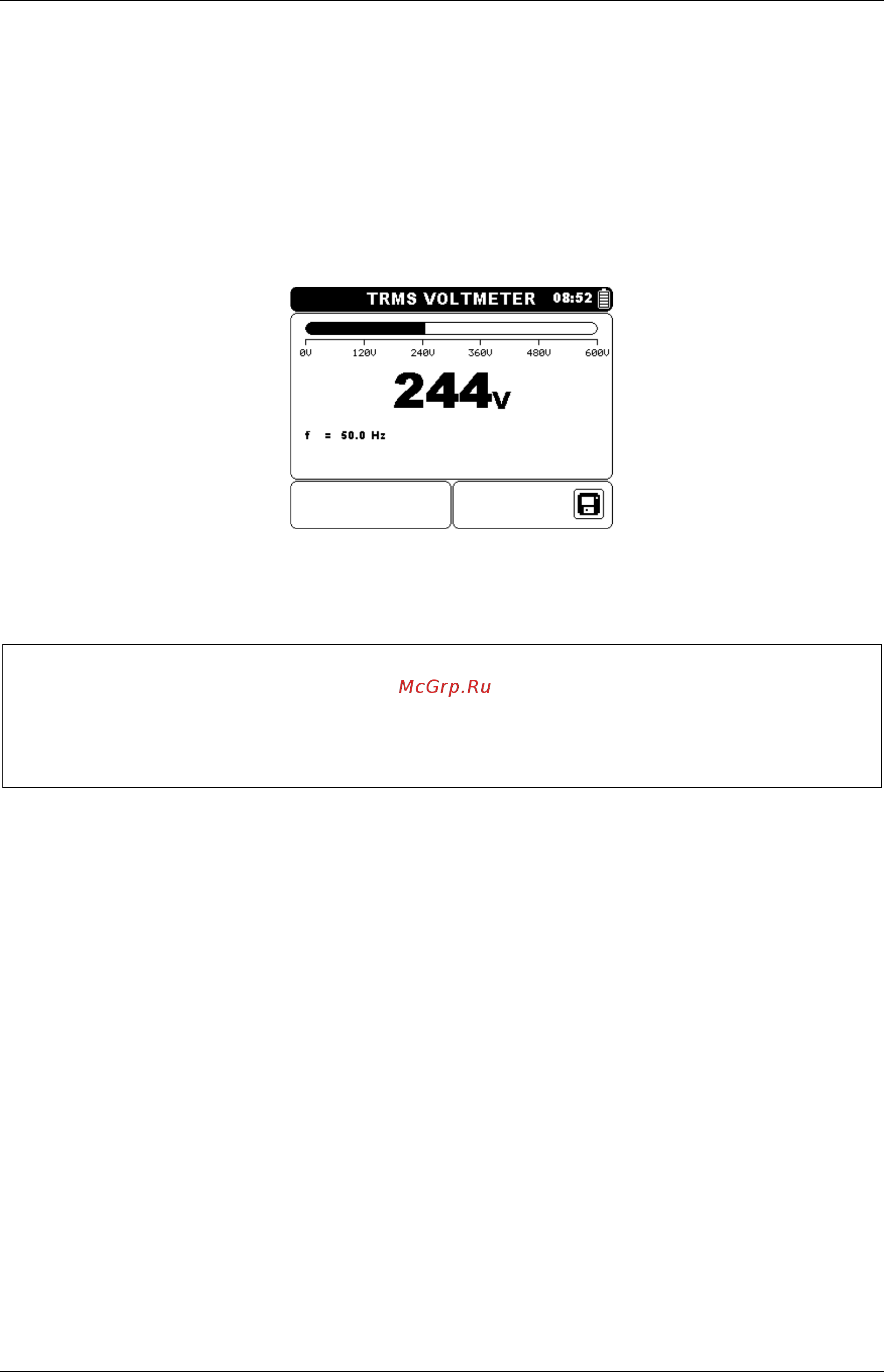

Рисунок 5.24: Дисплей вольтметра истинного среднеквадратичного значения
Процедура измерения:
Выбрать функцию True RMS Voltmeter (Вольтметр истинного
среднеквадратичного значения напряжения).
Вставить измерительные выводы в прибор.
Присоединить измерительные выводы с наконечниками или зажимами
«крокодил» в точкам измерения.
Сохранить результат нажатием клавиши MEM (ПАМЯТЬ) (дополнительно).
Предупреждение:
За информацией по мерам предосторожности обращаться к главе
«Предупреждения».
Запрещается дотрагиваться до испытываемого объекта во время измерений,
а также до момента его полного разряда по завершению измерений!
Существует риск поражения электрическим током!
51
