Metrel MI 2077 [10/40] Выполнение измерений
![Metrel MI 2077 [10/40] Выполнение измерений](/views2/1491523/page10/bga.png)
Tera Ohm 5kV
10
4. Выполнение измерений
4.1 Включение прибора
Автокалибровка
Прибор включается нажатием клавиши ON/OFF. После включения выполняется
автокалибровка прибора (рис.5).
Необходимо, чтобы во время автокалибровки тестовые провода были
отсоединены. В противном случае прибор потребует отсоединить тестовые
провода и повторно выключить и включить его.
По окончании автокалибровки прибор готов к обычной работе.
Автокалибровка препятствует снижению точности при измерении очень малых
токов. Также она компенсирует явления, вызванные старением, изменениями
температуры и влажности и т.д.
При изменениях температуры более, чем на 5
о
С, рекомендуется повторная
автокалибровка.

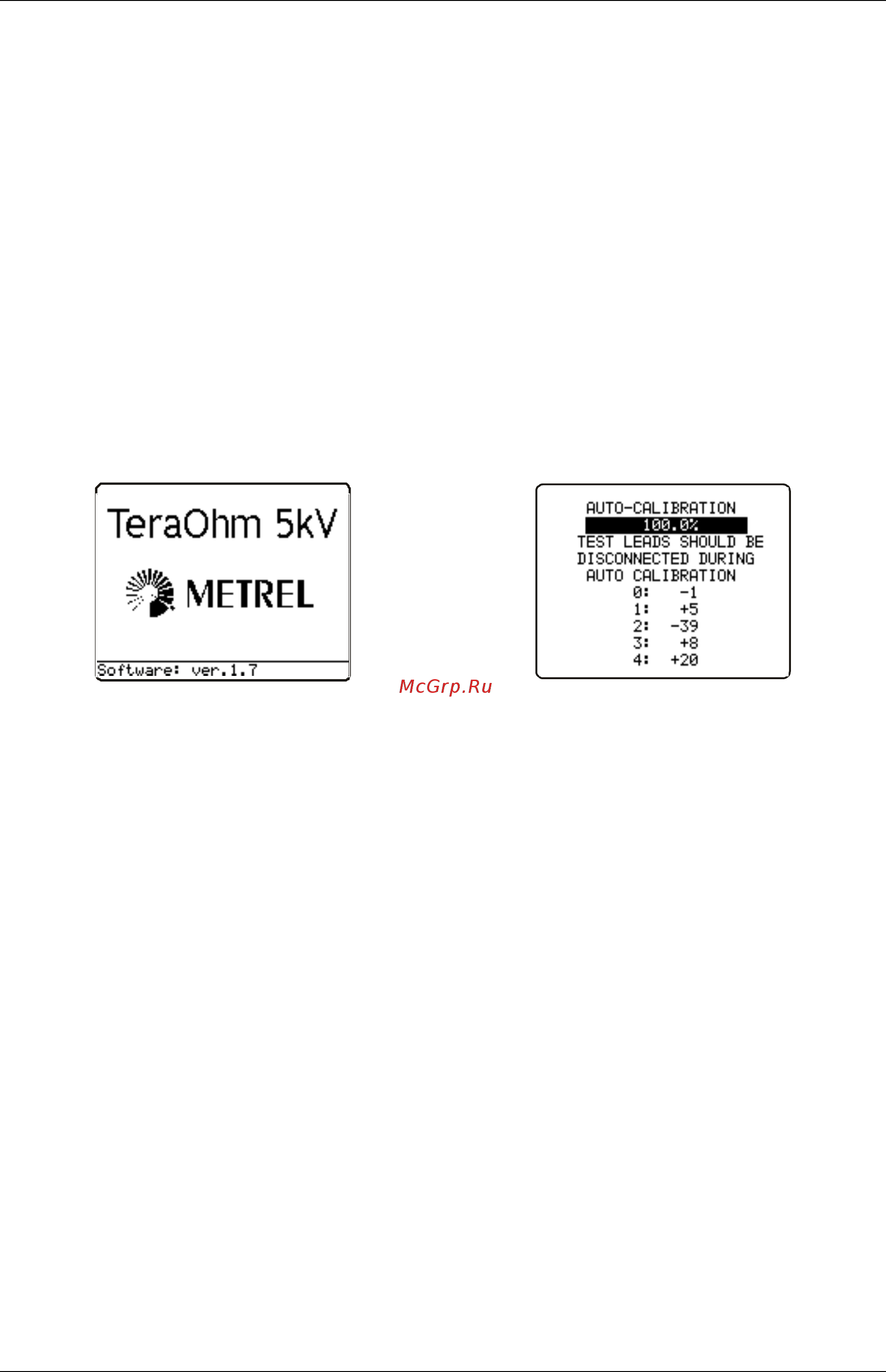

Рис.4 Первое включение Рис. 5 Процесс автокалибровки
Примечание:
Если во время автокалибровки прибор обнаружил неверный режим работы, на
дисплее будет отображено следующее сообщение:
ERROR!
- TEST LEADS CONNECTED:
DISCONNECT AND SWITCH ON THE INSTRUMENT AGAIN
(ОШИБКА)!
- ТЕСТОВЫЕ ПРОВОДА ПОДКЛЮЧЕНЫ
ОТСОЕДИНИТЕ И ВКЛЮЧИТЕ СНОВА)
- CONDITIONS OUT OF RANGE: PRESS START TO CONTINUE
(УСЛОВИЯ РАБОТЫ ВНЕ ПРЕДЕЛОВ ДИАПАЗОНА: ЧТОБЫ ПРОДОЛЖИТЬ
НАЖМИТЕ START)
Возможными причинами того, что условия работы выходят за пределы диапазона
являются избыточная влажность, слишком высокая температура и т.д. В этом случае
выполнение измерений возможно, но результаты могут не соответствовать
техническому описанию.
Подсветка
После включения питания автоматически включается подсветка ЖКИ. Включение
и выключение подсветки производится простым нажатием клавиши LIGHT.
Если прибор запитан от внутренней батареи, подсветка автоматически
выключается через 10 мин. после ее включения.
