Пример 1

При измерении 1 ГГц шумовой ток 1мА/50 Гц добавляет к измеренному результату

помехи примерно ±15%. При выборе опции Fil 1 помехи уменьшатся до менее,

чем ±2%. Совместное использование Fil 2 и Fil 3 даст дополнительное подавление

шума.

Пример 2

Тестируемый объект имеет такие параметры:

test

=250 В, I

noise

=3 мА, R=2.4 ГОм, С=220 нФ

Опции фильтра дают следующие результаты:

OFF: искажение результатов 30 %

Fil 1: искажение результатов 3.5 %

Fil 2 : искажение результатов 1.5 %

Fil 3: искажение результатов 0.9 %

В этом примере время установки также увеличивается, и для опции Fil 3 время

получения первого хорошего результата (Время1) примерно 2мин.

5.4 Измерение напряжения

При выборе этой функции имеются два состояния дисплея (исходное состояние и

состояние с результатами после завершения измерения).

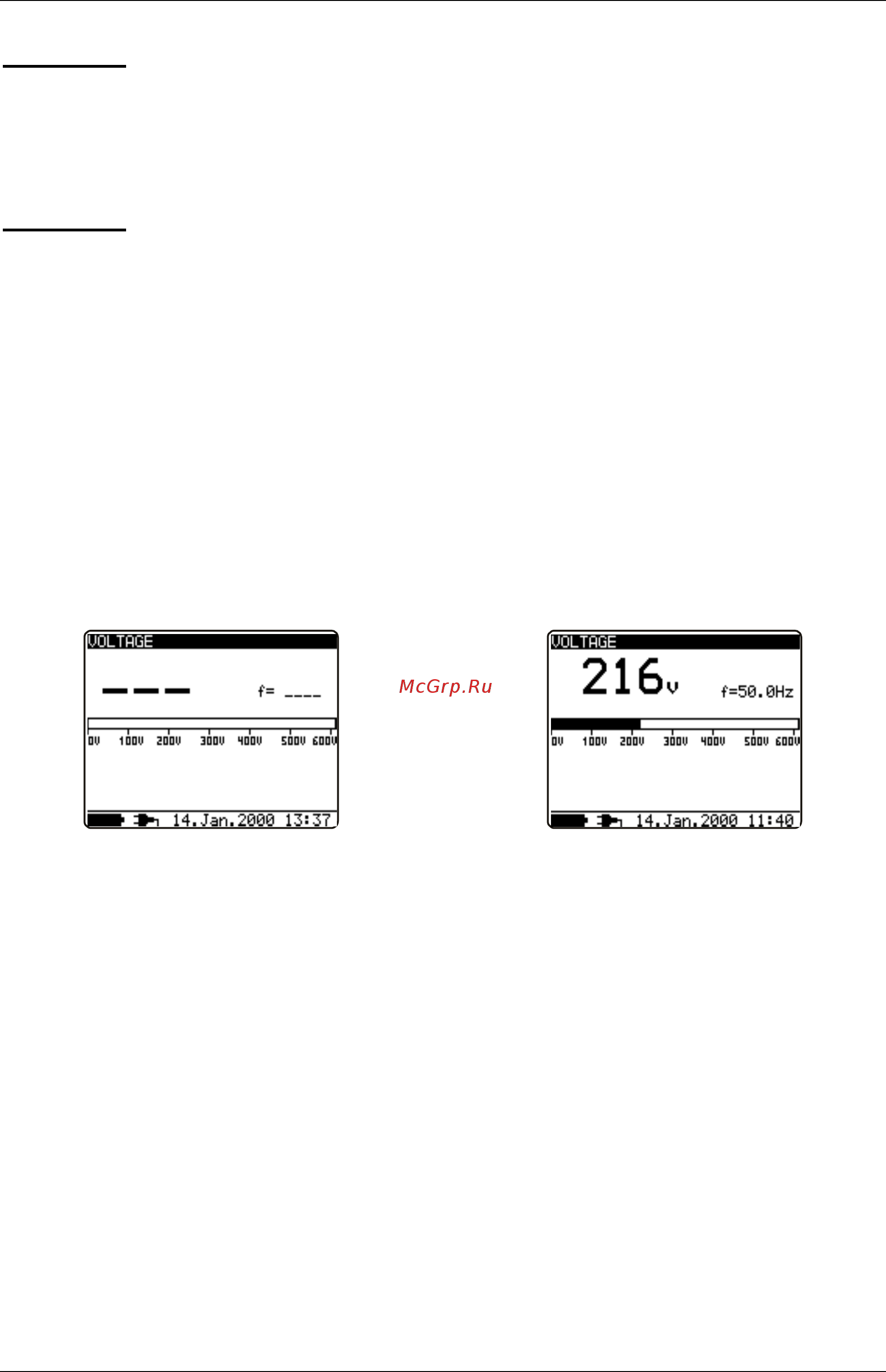

Рис. 8 Состояния дисплея функции напряжения

Порядок проведения измерения:

- Подсоедините тестовые провода к прибору и к измеряемому источнику

- Чтобы начать измерение нажмите кнопку START, начнется непрерывное

измерение

- При повторном нажатии кнопки START измерение будет завершено

- При необходимости результат может быть сохранен путем двойного

нажатия клавиши MEM, смотрите пункт 6.1. Сохранение, вызов и

удаление результатов

Предупреждение!

• Правила техники безопасности смотрите в главе Предупреждения!
