Tera Ohm 5kV
6
2.3. Разъемы
Тестер TeraOhm 5 kV имеет следующие подключения:
- Подключение тестовых проводов к трем однополюсным безопасным
разъемам (1, 2, 3)
- Подключение кабеля связи к 9-контактному разъему RS 232 (4)
- Подключение шнура питания к сетевой розетке (5)

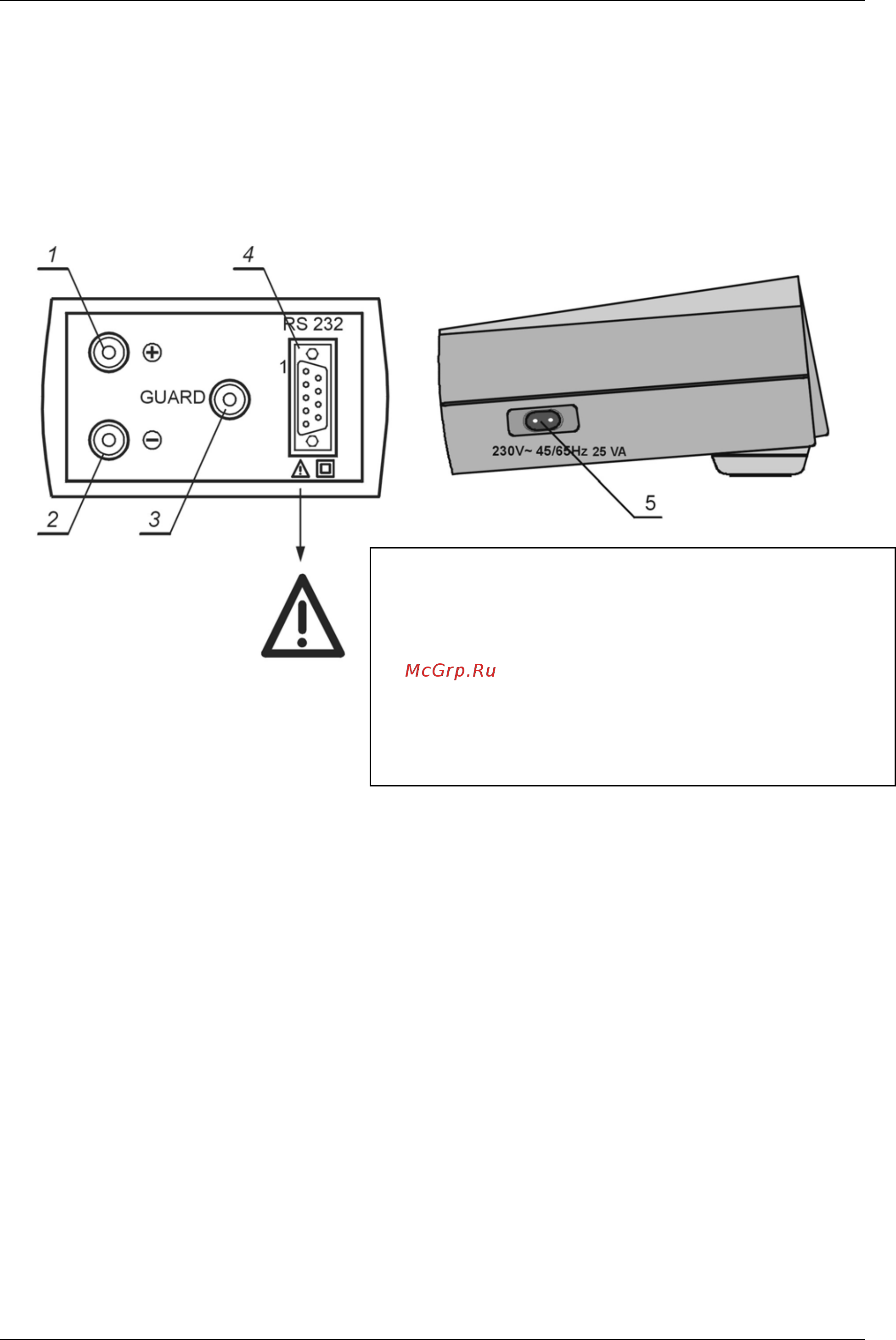

Рис. 2 Разъемы
Надписи:
1…..Положительный тестовый вывод сопротивления изоляции
2…. Отрицательный тестовый вывод сопротивления изоляции .
3…. Тестовый проводник GUARD для отвода потенциального тока утечки при
измерении сопротивления изоляции
4…..Гальванически развязанный разъем RS 232 для подключения прибора к
ПК
5….Сетевой разъем для подключения прибора к питанию от сети переменного
тока.
•
Используйте только тестовые
принадлежности производителя!
• Максимальное допустимое значение
напряжения между сетевыми тестовыми
разъемами и землей 600 В!
• Максимальное допустимое значение
напряжения между сетевыми тестовыми
