Tera Ohm 5kV
5
2. Описание прибора
2.1. Корпус прибора
Прибор помещен в пластиковый корпус, который обеспечивает класс защиты,
указанный в общих технических характеристиках. Корпус имеет переносной
ремень, который используется для ношения прибора через плечо. Имеются
краткие технические характеристики корпуса прибора.
2.2 Панель оператора
Панель оператора состоит из точечно-матричного ЖКИ, поворотного
переключателя и клавиатуры, как показано на рисунке ниже.
LIGHT
ON/OFF
ESC
MEM
SELECT
START
INSUL
A
TION
RESIST
A
NCE
TeraOhm 5kV
VOLT
A
GE
DI
A
GNOSTIC
TEST
VOLT
A
GE
STEP
VOLT
A
GE
WITHST
A
NDING
CONFIG
Keypad
Rotary switch
1
23
4..8
9
10
Belt slots
LC display
2
1
9
10
4..8
4-8
3

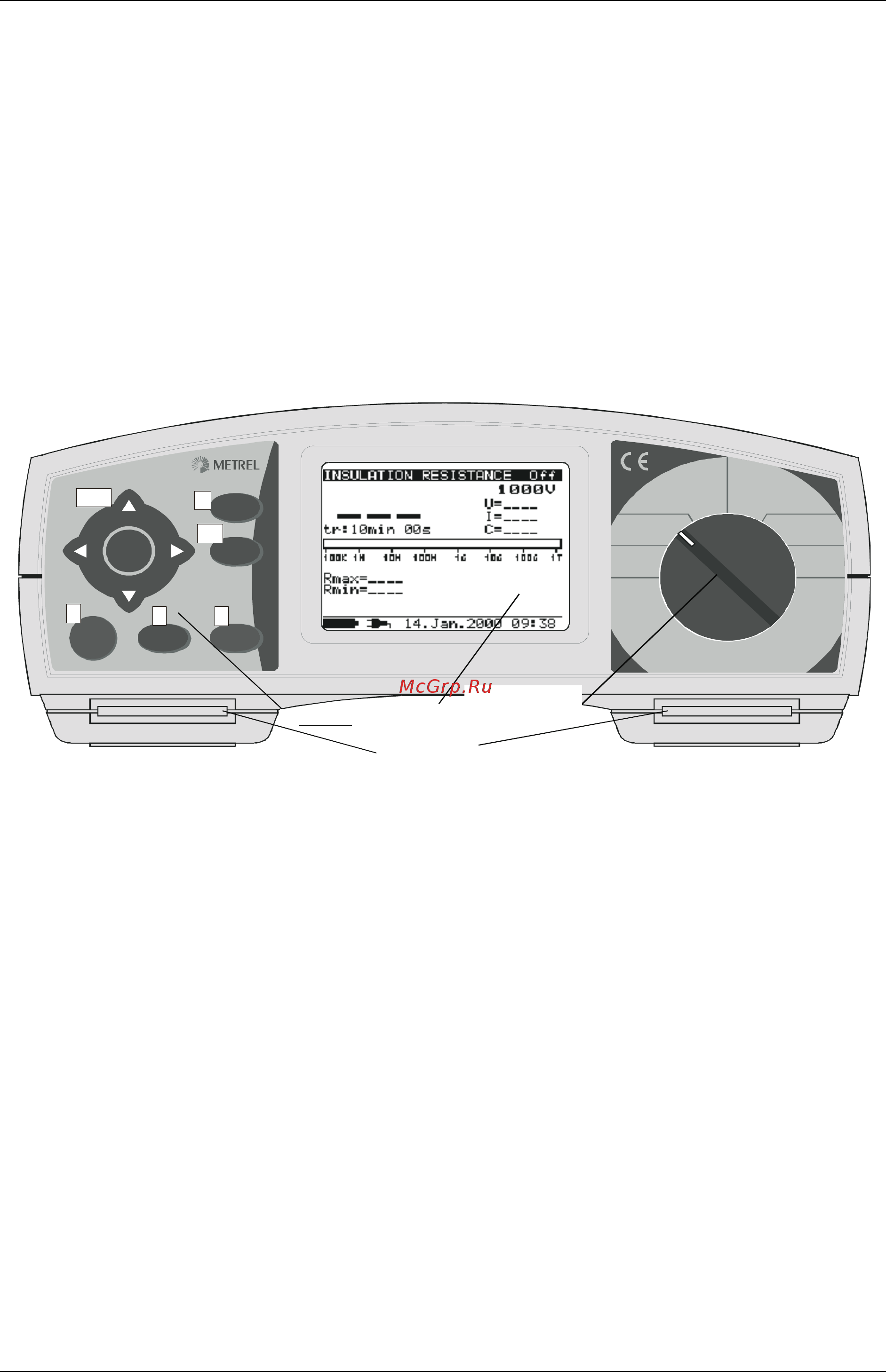

Рис. 1 Передняя панель
Надписи:
1…..Клавиша START для начала любого измерения
2…. Клавиша ON/OFF для включения и выключения прибора.
3…. Клавиша MEM для сохранения, вызова и удаления результатов
4…..Клавиша SELECT для входа в режим настройки выбранной функции или
для выбора активного параметра, который необходимо установить
5….Клавиша курсор
▲ для выбора верхней опции
6….Клавиша курсор
▼ для выбора нижней опции
7….Клавиша курсор ◄ для уменьшения значения выбранного параметра
8….Клавиша курсор ► для увеличения значения выбранного параметра
9….Клавиша ESC для выхода из выбранного режима
10...Клавиша Light для включения и выключения подсветки дисплея.
Клавиат
ур
а
ЖК дисплей
вращательный
переключатель
Прорезь для
ремня
