5.6. Диагностическое испытание

При выборе этой функции имеются два состояния дисплея (исходное состояние и

состояние с результатами после завершения измерения).

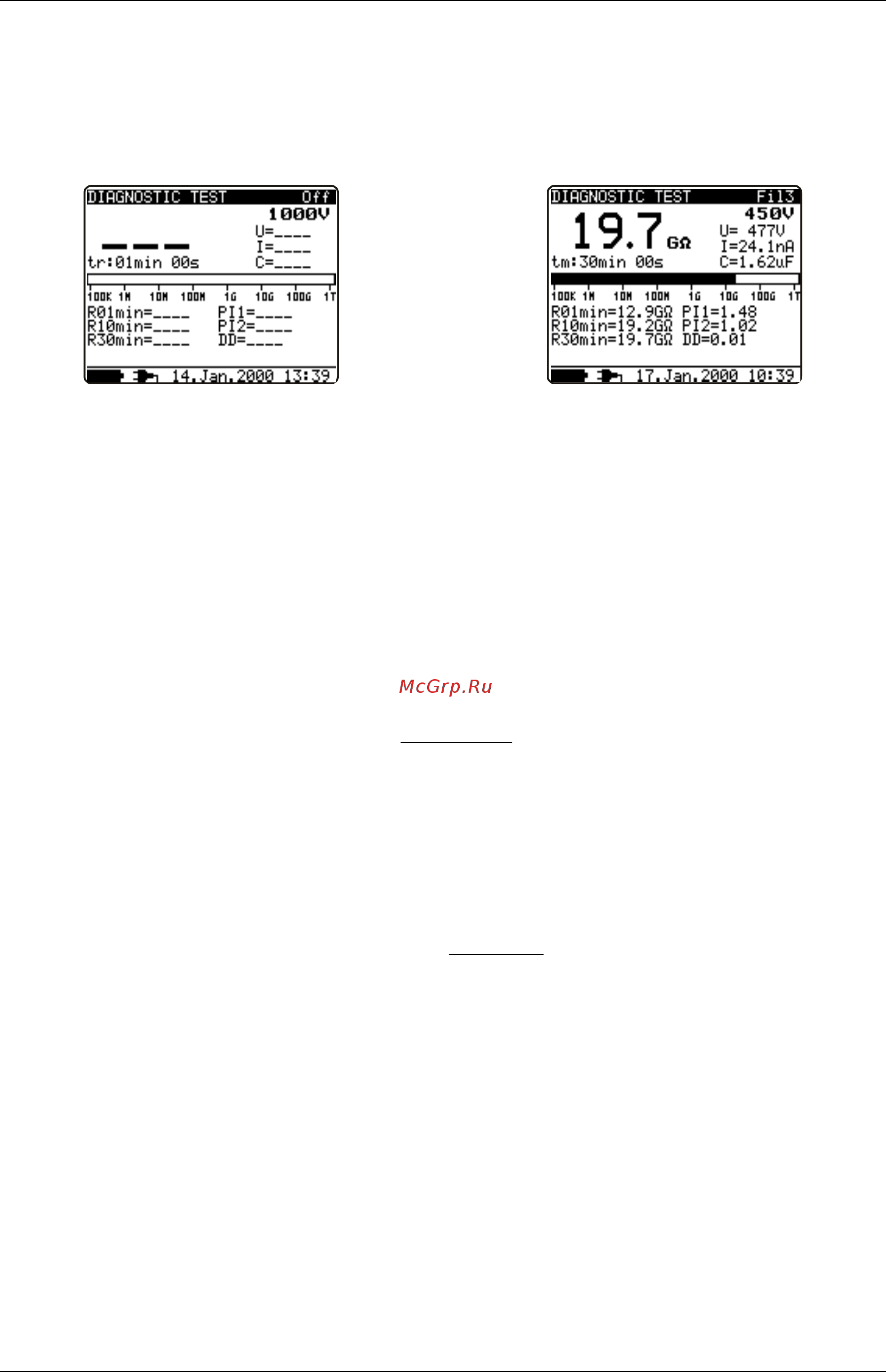

Рис. 11 Состояния дисплея при диагностическом испытании

Это длительное испытание для оценки качества тестируемого изоляционного

материала. Результаты этого испытания дают возможность сделать вывод о

необходимости профилактической замены изоляционного материала.

ИНДЕКС ПОЛЯРИЗАЦИИ (PI)

Индекс поляризации –это отношение значений сопротивления изоляции,

измеренных через 1минуту и через 10 минут. В течение всего времени измерения

присутствует испытательное напряжение (также производится измерение

сопротивления изоляции).По окончании испытания отображается следующее

отношение :

PI=

)1(

)10(

минR

iso

Примечание: При определении R

iso

(1 мин.) особое внимание обратите на емкость

тестируемого объекта. Он должен иметь полный заряд в первый интервал

времени (1 мин.). Приблизительно максимальную емкость рассчитывается по

формуле:

max

[мкФ]=

][3

10][

ВU

где:

t………………… первый интервал времени (т.е. 1 мин.)

U……………….. испытательное напряжение

ИСПЫТАНИЕ РАЗРЯДА ДИЭЛЕКТРИКА (DD)

Разряд диэлектрика- это диагностическое испытание изоляции, проводимое после

полного измерения сопротивления изоляции. Как правило, изоляционный

материал подключается к испытательному напряжению на 10-30 мин, а затем

разряжается перед тем, как производить испытание разряда диэлектрика. Через 1

минуту измеряется разрядный ток с целью определения повторного поглощения

заряда изоляционным материалом. Большое значение тока повторного

поглощения говорит

о том, что изоляция имеет загрязнения обычно на основе

влаги.
