Tera Ohm 5kV
20
Примечания!
• Если таймер отключен, то вместо значения времени отображается OFF
• Во время проведения измерения в информации таймера отображается
время, необходимое для завершения измерения (tr), после завершения
испытания отображается длительность испытания (tm).
• Во время измерения для предупреждения оператора об опасном
испытательном напряжении на дисплее появляется символ высокого
напряжения
• Значение емкости измеряется при окончательном разряде измеряемого
объекта
Параметры настройки для сопротивления изоляции
- Нажмите клавишу SELECT, на дисплее появится
меню настройки, см. рис. 10
- С помощью клавиш × и Ø выберите параметр
(строку), который необходимо установить.
- С помощью клавиш Õ и Ö настройте параметр.
Используя клавишу SELECT для перехода к
следующему промежуточному параметру (при
наличии двух или более промежуточных параметров)
и повторите настройку.
- Закончите настройку нажатием клавиш ESC или
START (чтобы сразу начать выполнение измерений)
или изменением положения поворотного
переключателя. Последние отображаемые настройки
сохранятся.

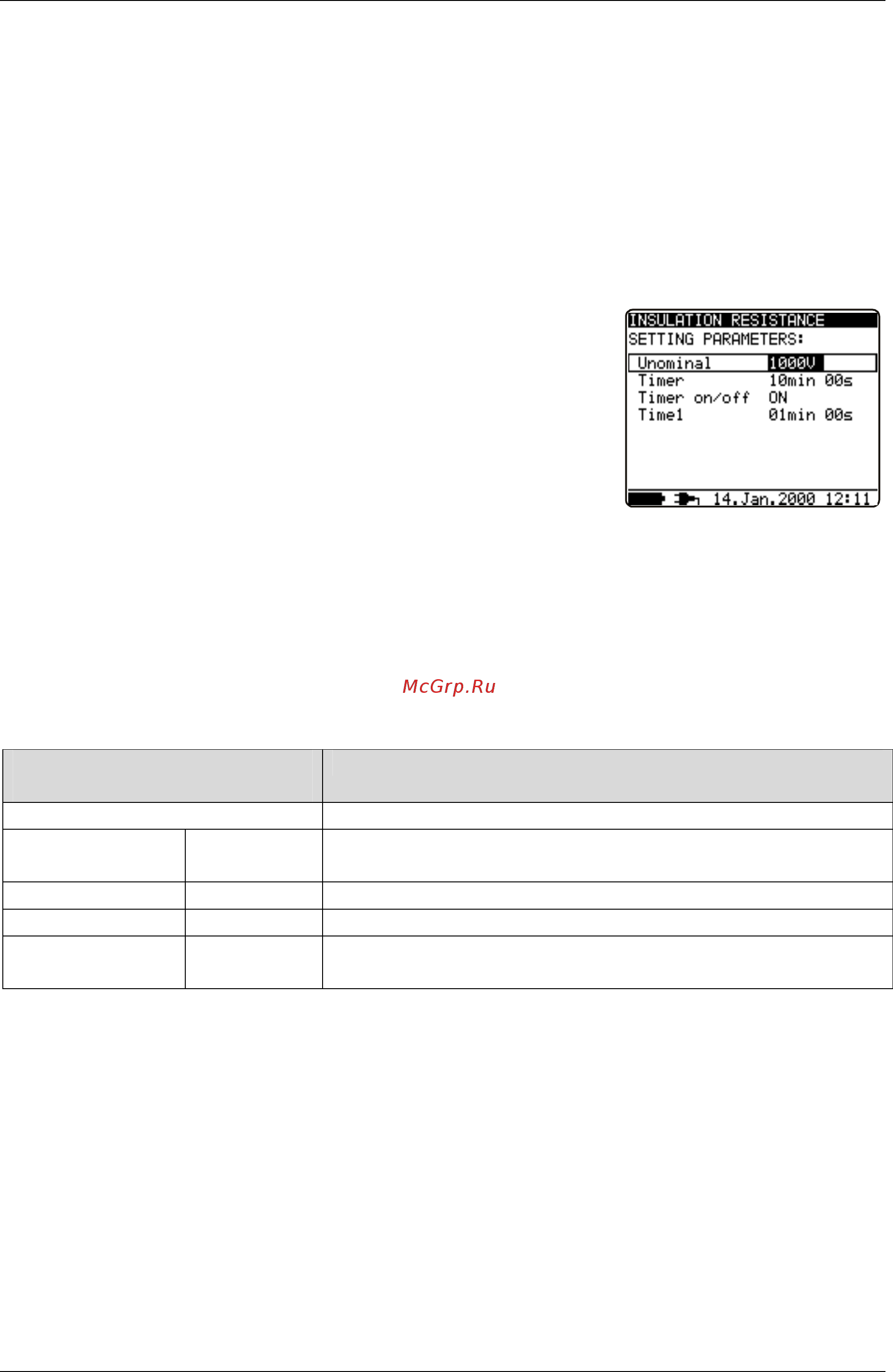

Рис. 10 Меню настройки
в измерениях
сопротивления
изоляции
Отображаемые на дисплее символы:
Сопротивление
изоляции
Название выбранной функции
Установленные параметры
U
nominal
1000 V Установленное испытательное напряжение-шаг 50
В
Timer 10 min 00 s Длительность измерения
Timer on/off ON ON:таймер включен, OFF: таймер выключен
Time 1 01 min 00s Время, необходимое для получения и отображения
первого результата R
min
и R
max
Timer и Time1 являются независимыми таймерами. Максимальное время для
каждого из них 30 мин. 60 сек.
Предупреждение!
• Правила техники безопасности смотрите в главе Предупреждения!
