Tera Ohm 5kV
16
тестируемого изолятора, тестовых проводов, измерительного прибора. Влияние
влажности уменьшает устойчивость особенно в диапазоне очень высокого
сопротивления- тера омах. Наихудшие условия возникают при конденсации, что
также может уменьшить безопасность. При высокой влажности рекомендуется
перед и во время проведения измерений вентилировать испытательную
площадку. При наличии конденсата измерительная система должна просохнуть.
Для ее восстановления может потребоваться от нескольких часов до нескольких
дней.
5.2. Защитный проводник GUARD
Защитный проводник GUARD предназначен для отвода потенциальных токов
утечки (например, поверхностных токов), которые являются результатом
измерения изоляции не самого материала, а загрязнения поверхности и влаги.
Т.е. такой ток влияет на результат сопротивления изоляции. Защитный проводник
имеет внутреннее подключение к тому же потенциалу, что и отрицательный
тестовый вывод (черный). Тестовый зажим проводника GUARD должен быть
подключен к измеряемому объекту таким образом, чтобы собирать максимум
нежелательного тока утечки, смотрите рисунок ниже,
I
L
I
L
I
L
Ut Ut
I
A
I
A
I
M
I
M
A
A
LIG HT
ON/OF
F
ESC
MEM
SELECT
STA RT
INSULATION
RESISTA NCE
TeraOhm 5kV
VOLTAGE
DIAGN OSTIC
TEST
VOLTAGE
STEP
VOLTAGE
WITHSTANDIN G
CONFIG
1
2
3
4..8
9
10
+ (Red)
Guard
- (Black)

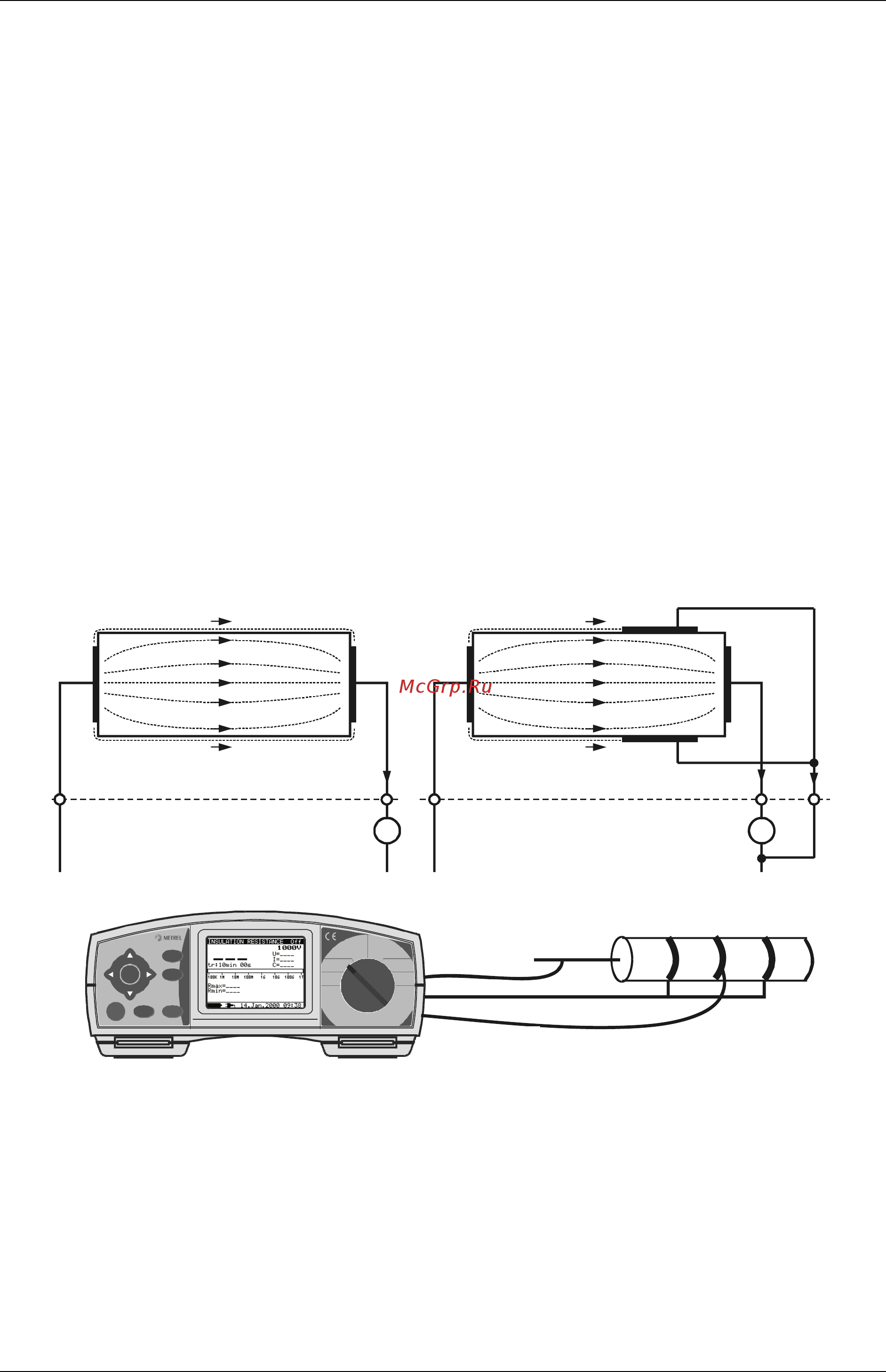

Рис. 7 Подключение проводника GUARD к объекту измерения (в качестве
примера показано измерение изоляции кабеля)
U
t
………….. Испытательное напряжение
I
L
…………….Ток утечки (как результат поверхностного загрязнения и влаги)
I
M
……………Ток через материал (зависит от параметров материала)
I
A
……………Ток через амперметр
Красный
