Tera Ohm 5kV
23
Параметры настройки для диагностического
испытания:
- Нажмите клавишу SELECT, на дисплее появится
меню настройки, см. рис. 12
- С помощью клавиш × и Ø выберите параметр
(строку), который необходимо установить.
- С помощью клавиш Õ и Ö настройте параметр.
- Закончите настройку нажатием клавиш ESC или
START (чтобы сразу перейти к выполнению
измерений) или изменением положения поворотного
переключателя. Последние отображаемые
настройки сохранятся.

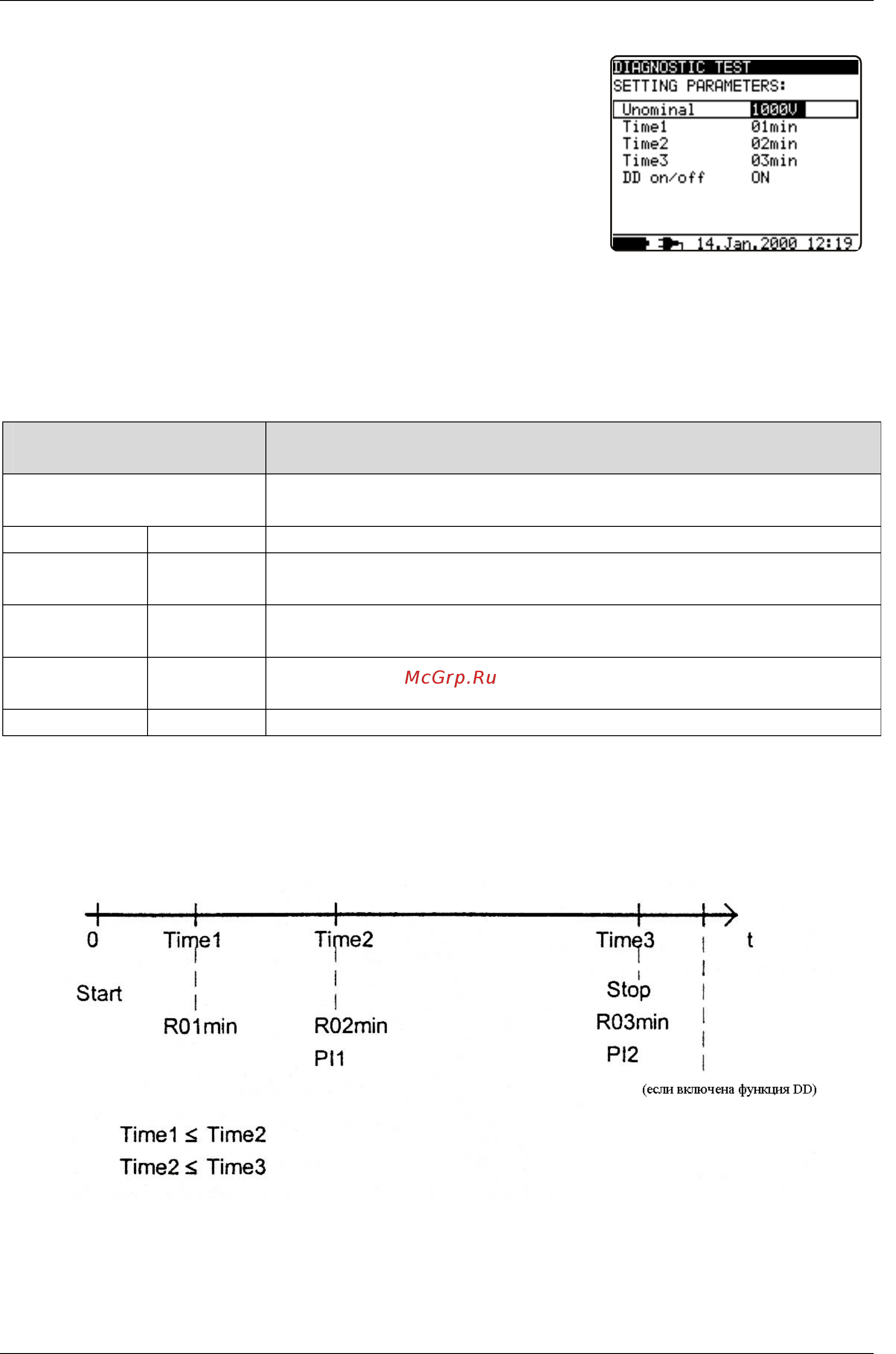

Рис. 12 Меню настройки
в диагностическом тесте
Отображаемые на дисплее символы:
Диагностическое
испытание
Название выбранной функции
Установленные
параметры
U
nominal
1000 V Установленное испытательное напряжение-шаг 50 В
Time 1 01 min Момент времени, в который снимается результат
R01min
Time 2 02 min Момент времени, в который снимается результат
R03min и рассчитывается PI1
Time 3 03 min Момент времени, в который снимается результат R03 и
рассчитывается PI2
DD on/off ON
ON: функция DD включена, OFF: функция DD выключена
Time1, Time 2, Time3 являются таймерами с одинаковой стартовой точкой.
Значение каждого представляет собой интервал времени от начала измерения.
Максимальное время 30 мин. На рисунке ниже показана взаимосвязь между
таймерами.
Рис.13 Связь между таймерами
Предупреждение!
• Правила техники безопасности смотрите в главе Предупреждения!
Если включена функция
