Tera Ohm 5kV
19
5.5. Измерение сопротивления изоляции
При выборе этой функции имеются два состояния дисплея (исходное состояние и
состояние с результатами после завершения измерения).

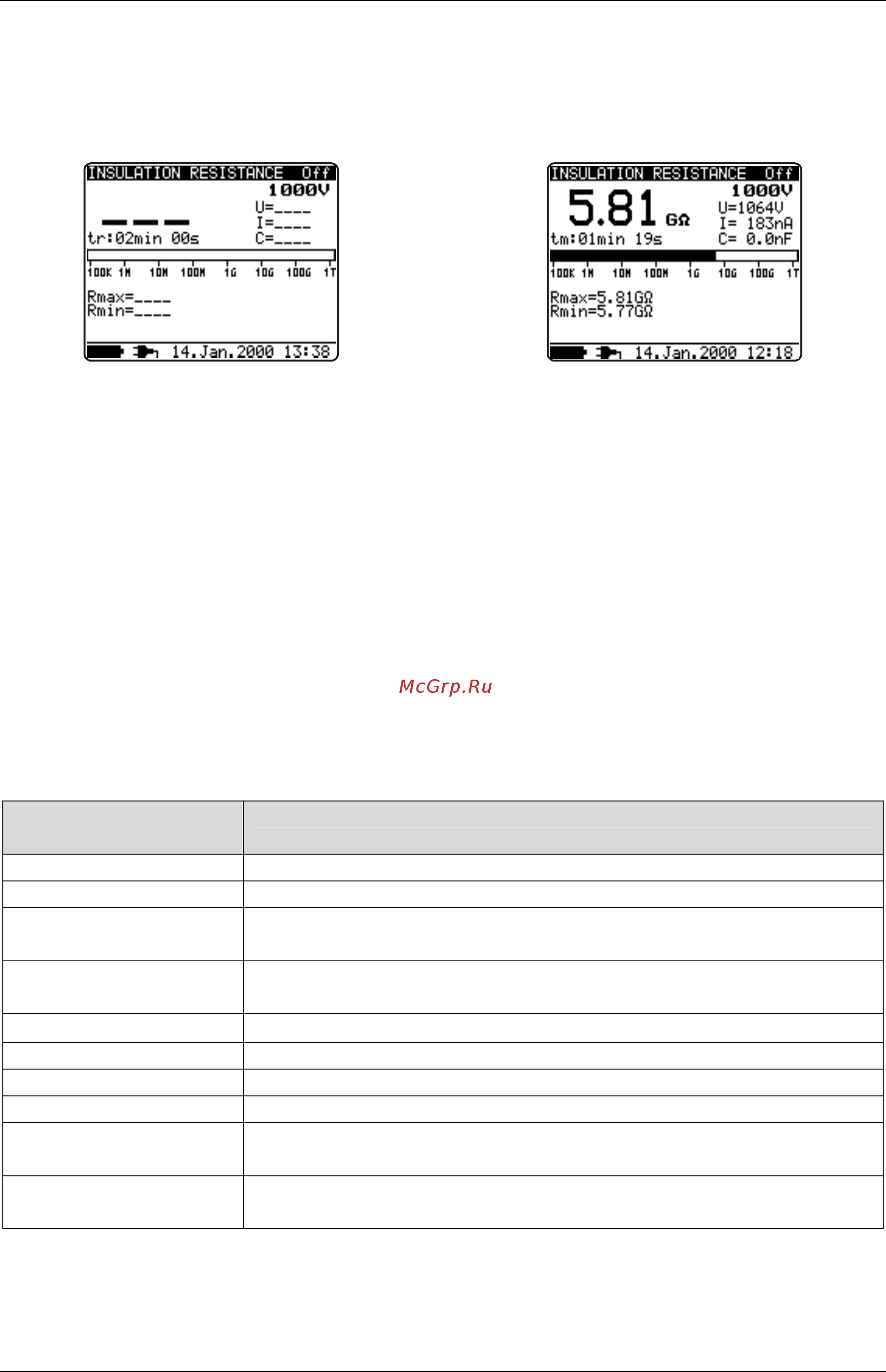

Рис. 9 Состояния дисплея в функции измерения сопротивления изоляции
Порядок проведения измерения:
- Подсоедините тестовые провода к прибору и к тестируемому объекту
- С помощью поворотного переключателя выберите функцию INSULATION
RESISTANCE
- Нажмите кнопку START и отпустите ее, начнется непрерывное измерение
- Подождите, пока результат испытания стабилизируется, и затем для
остановки измерения повторно нажмите кнопку START, либо пока не
истечет установленное на таймере (если он включен) время.
- Подождите, пока тестируемый объект разрядится
- При необходимости результат (смотрите выше рисунок справа) может быть
сохранен путем двойного нажатия клавиши MEM, смотрите пункт 6.1.
Сохранение, вызов и удаление результатов
Отображаемые на дисплее символы:
Сопротивление
изоляции
Название выбранной функции
Off (Fil 1, Fil 2, Fil 3) Тип включенного фильтра, см. пункт 5.3. Конфигурация
1000 В Установленное испытательное напряжение
U=1056 В Действительное значение испытательного напряжения -
измеренное значение
I=0.04 нА Действительное значение испытательного тока -
измеренное значение
> 1.00 ТОм
Сопротивление изоляции - результат
С=1.3 нФ Емкость измеряемого объекта
t
m
: 00 min 15 s Информация таймера- длительность испытания
Bar Аналоговое представление результата
R
max
= Максимальное значение результата (только при
включенном таймере)
R
min
= Минимальное значение результата (только при
включенном таймере)
