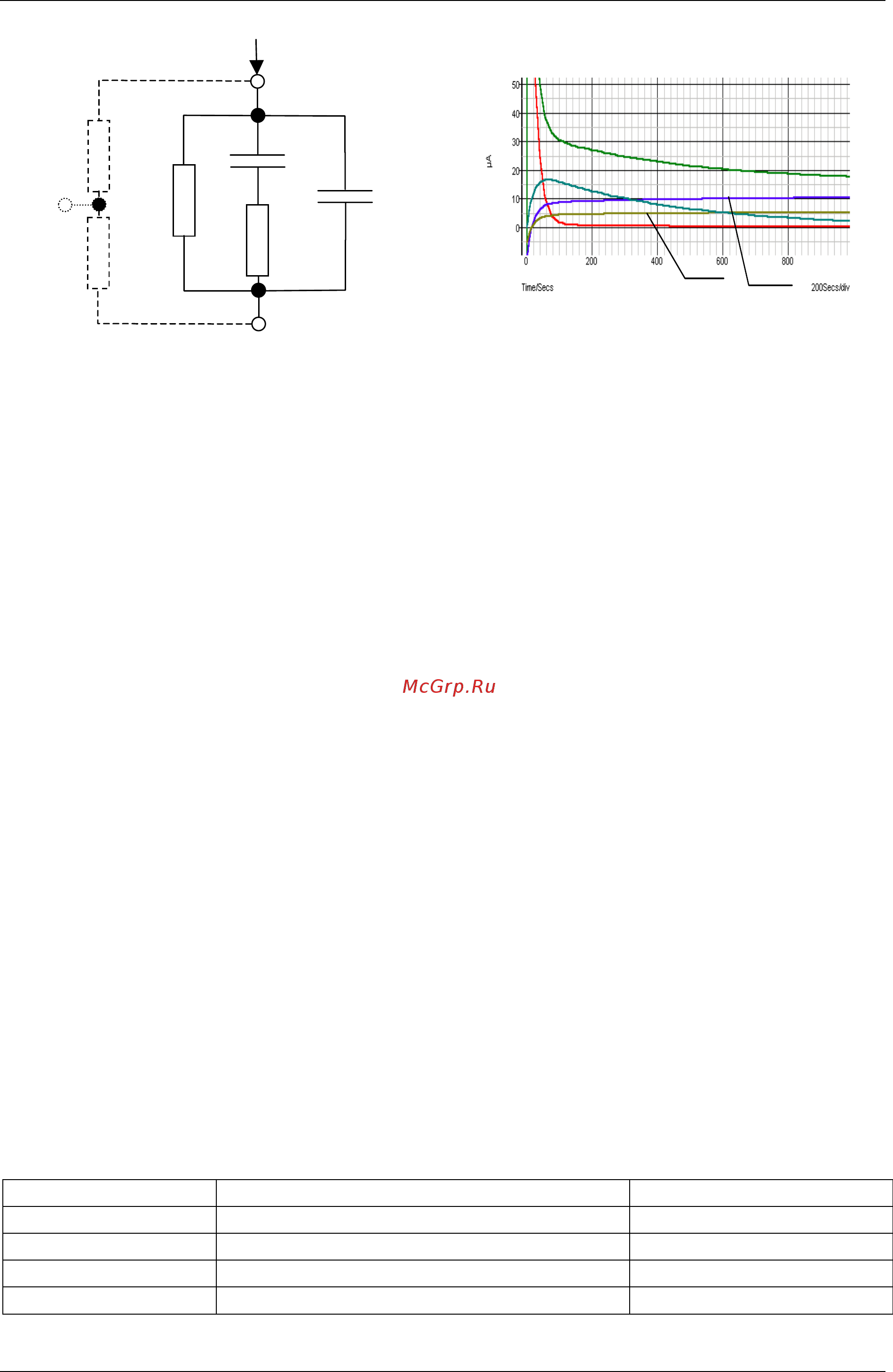

Tera Ohm 5kV
13
Riso
Cpi
Rpi
Ciso
Riss1
Riss2
material
surface
Itest
+
-
Guard
I
PI
I
Ci so
I
Ri so
I
Ri ss
Itest
R
iss1
и R
iss2
- поверхностное удельное сопротивление (точка подключения
дополнительного защитного проводника)
R
iso
-действительное сопротивление изоляции материала
С
iso
- емкость материала
С
pi
, R
pi
- характеризуют поляризационные эффекты
На рисунке справа показаны значения токов типичные для этой схемы.
I
test
-общее значение испытательного тока ( I
test
=I
PI
+I
RISO
+I
RISS
)
I
PI
-ток поляризационного поглощения
I
RISO
-действительный ток изоляции
I
RISS
-поверхностный ток утечки
Некоторые примеры использования TeraOhm 5 kV
Измерение сопротивления главной изоляции
Проведение испытаний главной изоляции требуется практически в любом
стандарте по безопасности электрооборудования и установок . При испытаниях
малых значений (в диапазоне МОм) обычно преобладает R
iso
. Результаты
являются пригодными и быстро стабилизируются.
- Значения напряжения, времени и предела обычно указаны в соответствующем
стандарте или положении
- Предлагаемое значение испытательного напряжения обычно в 1.7 раз больше
значения линейного напряжения тестируемого устройства (например,
двигателя), т.е. испытательное напряжение для устройства 600 В должно быть
1020 В постоянного тока. Время измерения должно быть установлено на 60 с
или на минимальное время, необходимое для заряда С
iso
.
- В некоторых случаях необходимо учитывать температуру окружающей среды,
чтобы откорректировать результат по нормальной температуре 40
o
C.
- Если поверхностные токи утечки препятствуют измерениям (смотрите выше
R
ISS
) используйте защитный проводник (смотрите пункт 5.2.). Это становится
критичным при измерении значений в диапазоне ГОм.
Примеры:
Стандарт
*
Испытательное напряжение/время Конечное значение
EN/ IEC 60204 500 В 1 МОм
EN/ IEC 60335-1 2000 В/ 15 мин
EN/ IEC 60349-1 500 В 1000 Ом/ В
EN/ IEC 60598-1 500 В/ 1 с 2 МОм
*
Приведены только выборочные данные
