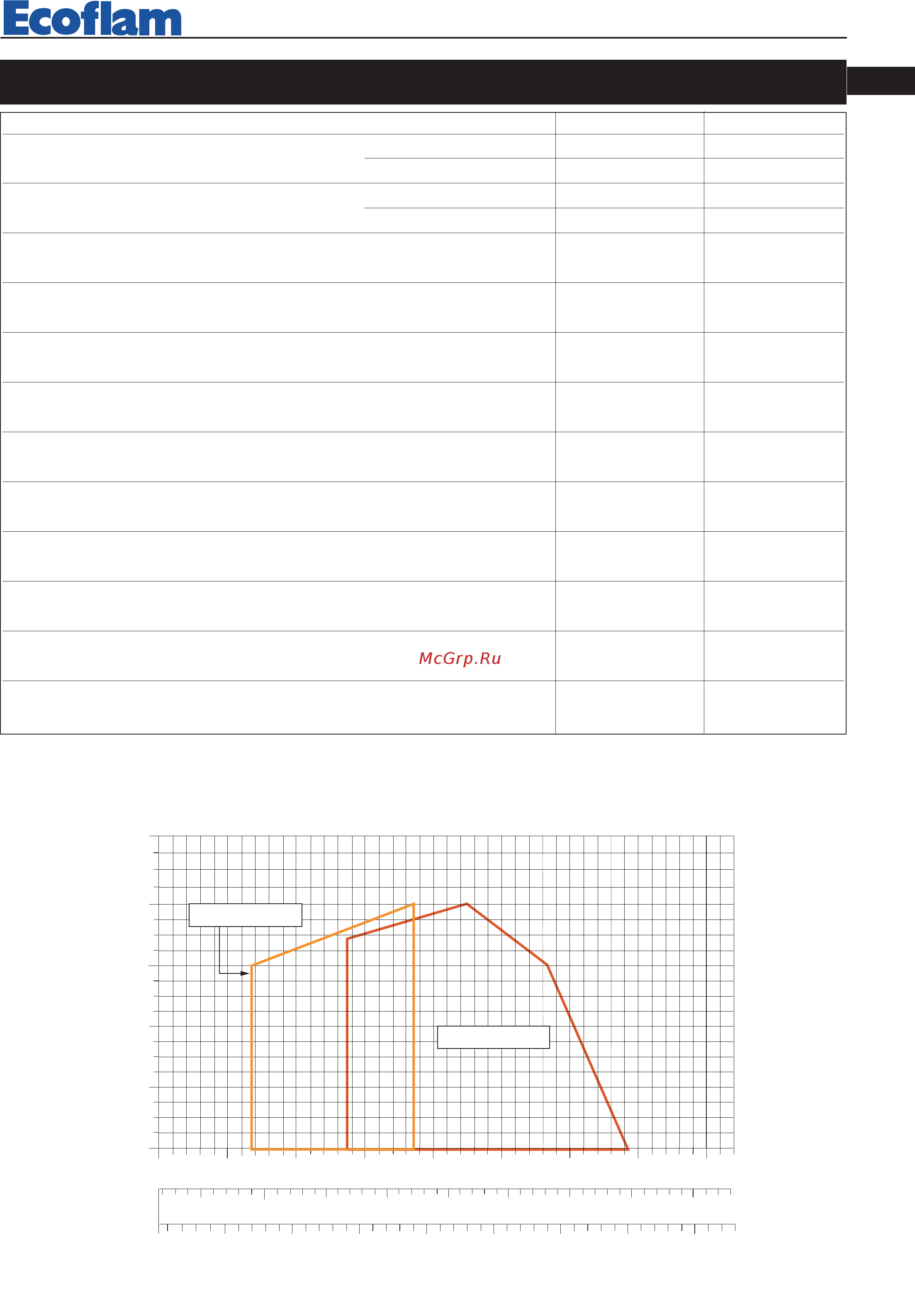

![Ecoflam MAXFLAM 10 TC [27/72] Maxflam d 10 20](/views2/1494003/page27/bg1b.png)
- 27 -
FR
MODELLE
Maxflam D 10 Maxflam D 20
Puissance thérmique max. kcal/h 117.600 196.000
kW 136,4 227
Puissance thérmique min. kcal/h 58.800 93.100
kW 68 108
Débit fioul lourd max.
kg/h 12 20
Débit fioul lourd min.
kg/h 6 9,5
Viscosité max
50°E a 50° C 50°E a 50° C
Tension d'alimentation
50 Hz V 230 230
Puissance moteur
W 450 450
Tours par minute
N° 2.800 2.800
Transformateur
kV/mA 10/30 10/30
Résistances de travail
W 2 x 650 3 x650
Coffret de sécurité LANDIS LMO14.111B2 LMO14.111B2
Combustible : fioul lourd
kcal/kg 9.800 9.800
CARACTERISTIQUES TECHNIQUES
PLAGE DE TRAVAIL
0
0,5
1
1,5
2
mbar
kcal/h
x 1000
kg/h
kW
2,5
50
5
25 100 125
150
175
200 225
100
150
200
250
10
15
20
75
50
Maxflam D 20
Maxflam D 10
Back pressure in combustion chamber
Burner output
420010404000 Maxflam D 10-20
