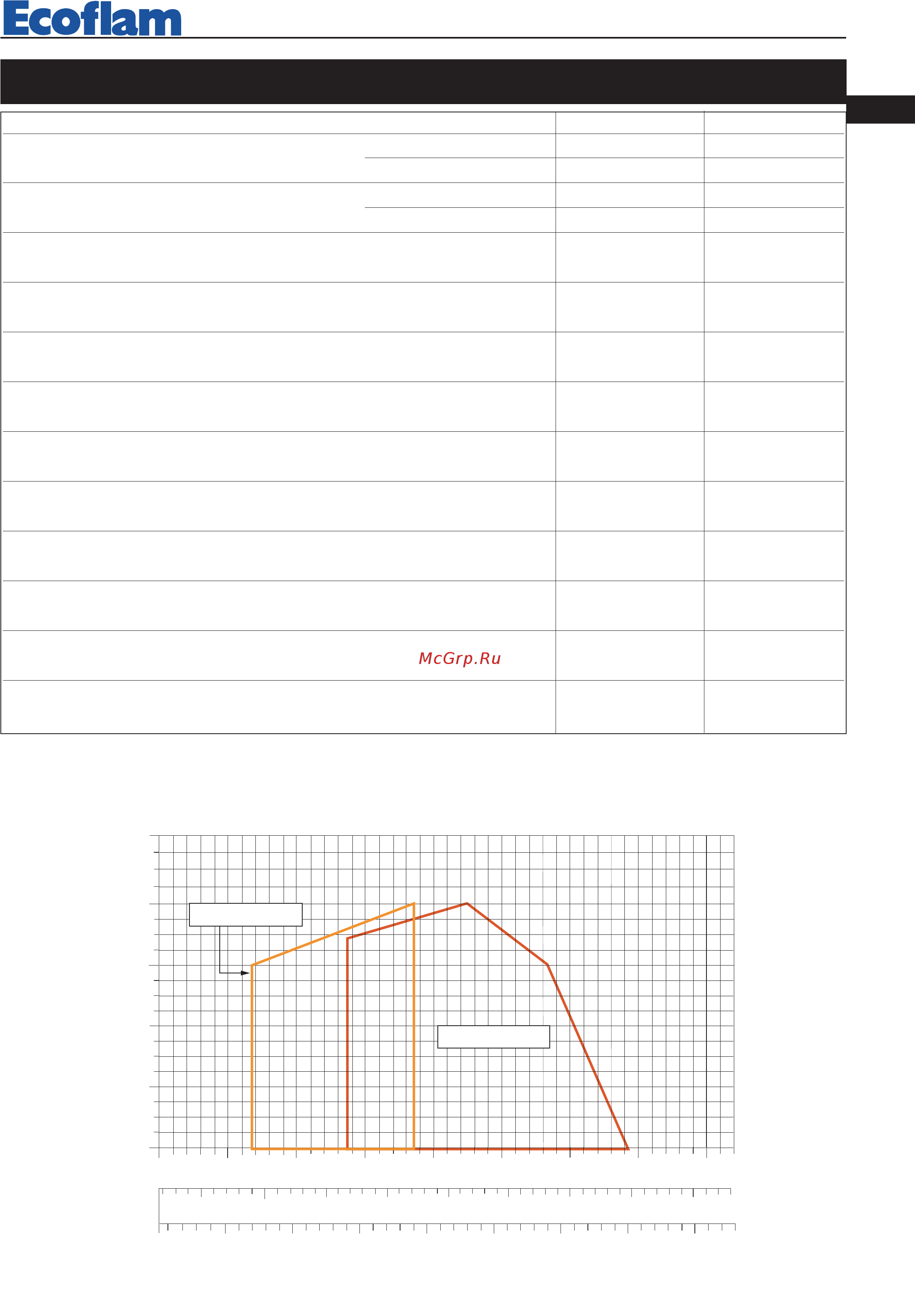

- 39 -
ES
420010404000 Maxflam D 10-20
MODELOS
Maxflam D 10 Maxflam D 20
Potencia térmica máx. kcal/h 117.600 196.000
kW 136,4 227
Potencia térmica mín. kcal/h 58.800 93.100
kW 68 108
Caudal fuel máx.
kg/h 12 20
Caudal fuel mín.
kg/h 6 9,5
Viscosidad máx.
50°E a 50° C 50°E a 50° C
Aliment.eléct.
50 Hz V 230 230
Potencia del motor
W 450 450
Revol. por minuto
N° 2.800 2.800
Transformador de encendido
kV/mA 10/30 10/30
Resistencia de trabajo
W 2 x 650 3 x650
Equipo de control de la llama LANDIS LMO14.111B2 LMO14.111B2
Combustible : Aceite pesado
kcal/kg 9.800 9.800
CARACTERISTICAS TECNICAS
CAMPO DE TRABAJO
0
0,5
1
1,5
2
mbar
kcal/h
x 1000
kg/h
kW
2,5
50
5
25 100 125
150
175
200 225
100
150
200
250
10
15
20
75
50
Maxflam D 20
Maxflam D 10
Contro presión en cámara de combustión
Caudal del quemador
