- 60 -
RU
420010404000 Maxflam D 10-20

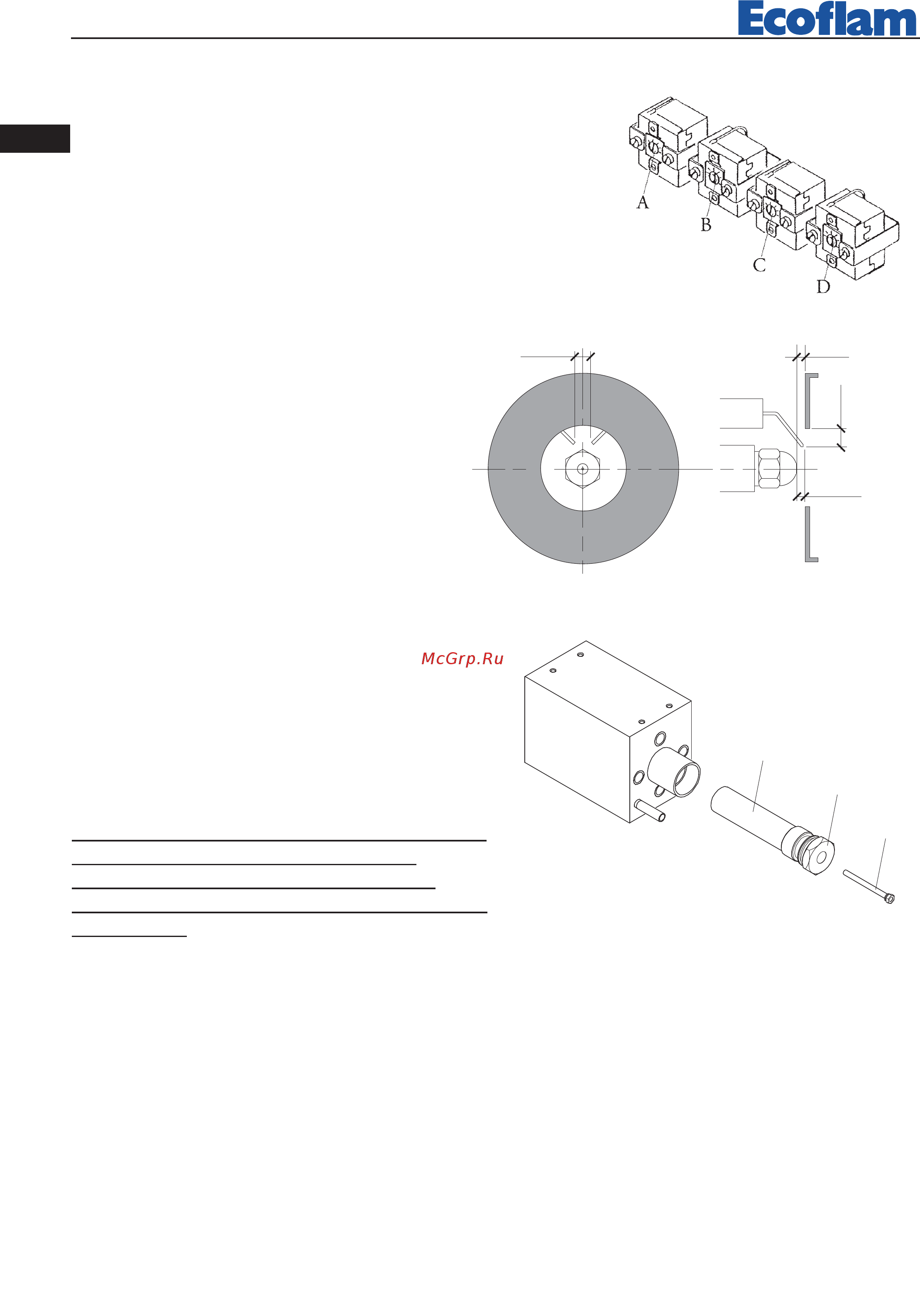

РЕГУЛИРОВАНИЕ ТОПЛИВНЫХ ТЕРМОСТАТОВ
Рабочий термостат нагревательных элементов устанавливается на
120 °С, а предохранительный - на 180 °С. Эти значения могут
незначительно изменяться в зависимости от типа топлива и иных
условий эксплуатации.
A - Предохранительный термостат (180° C).
B - Рабочий термостат (100°/120° C).
C - Резервный термостат (150° C).
D-
Fiding head thermostat (120° C).
ПОЛОЖЕНИЕ ЭЛЕКТРОДОВ РОЗЖИГА
Для обеспечения правильного розжига горелки
необходимо, чтобы были соблюдены показанные
на рисунке ниже зазоры.
2 mm
4 mm
6 mm
3÷4 mm
ОБСЛУЖИВАНИЕ ФИЛЬТРОВ БАЧКА-ПОДОГРЕВАТЕЛЯ
ДЕМОНТАЖ ФИЛЬТРА
1 - Выключить горелку and make cold to leave.
2-
Take off oil thermometer bulb C.
3 - Ослабить винт В и слить из бачка мазут, так чтобы
его уровень опустился ниже фильтра
4 - Отвинтить и извлечь из посадочного гнезда шток А.
5 - После чистки фильтра собрать его как показано на
рисунке и вставить в посадочное гнездо.
Напоминаем, что во время работы горелки бачок-
подогреватель находится под давлением
приблизительно 23 бар, поэтому проводить
вышеописанные работы при работающей горелке
очень опасно.
B
A
C
