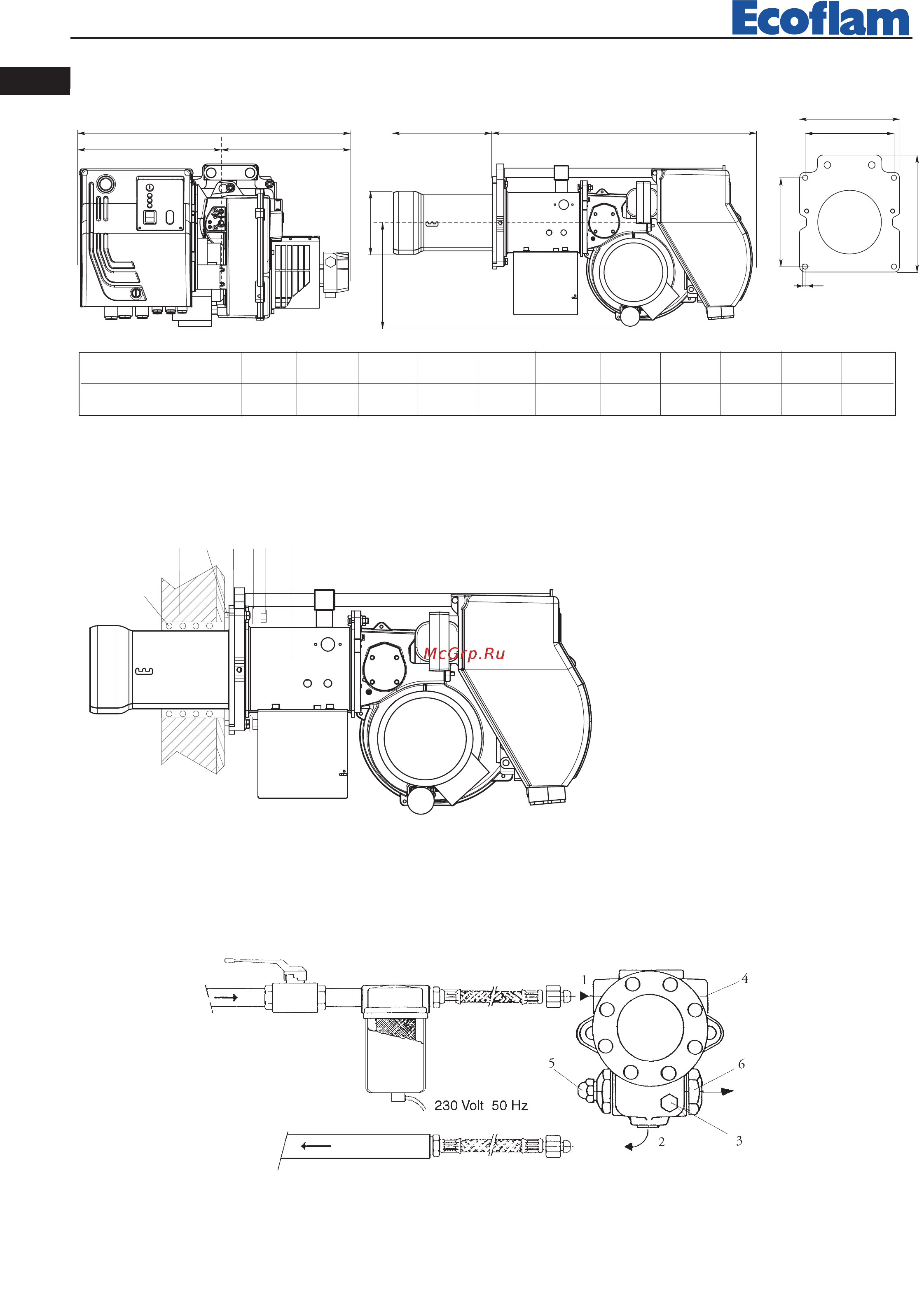

- 28 -
FR
420010404000 Maxflam D 10-20
D = tête courte D1 = tête longue
2
1 3
4
6
7
5
DIMENSIONS D'ENCOMBREMENT (mm)
INSTALLATION DU BRULEUR
1 - Brûleur
2 - Ecrou
3 - Rondelle
4 - Joint
5 - Goujons
6 - Chaudière
7 - Matériau de remplissage
ALIMENTATION DU FIOUL LOURD
1 - Aspiration
2-Retour
3 - Purgeur et prise manomètre
4 - Prise du vacuomètre
5 - Régulation pression
6 - Au gicleur
SUNTEC E N
MODELLE ABCDD1EFG I LM
Maxflam D 10/20 520 290 230 205 325 535 130 201 160 160 M8
L
M
I
211
180
CL
A
E
L - L1
L
F
