- 40 -
ES
420010404000 Maxflam D 10-20
D = cabeza corta D1 = cabeza larga
2
1 3
4
6
7
5

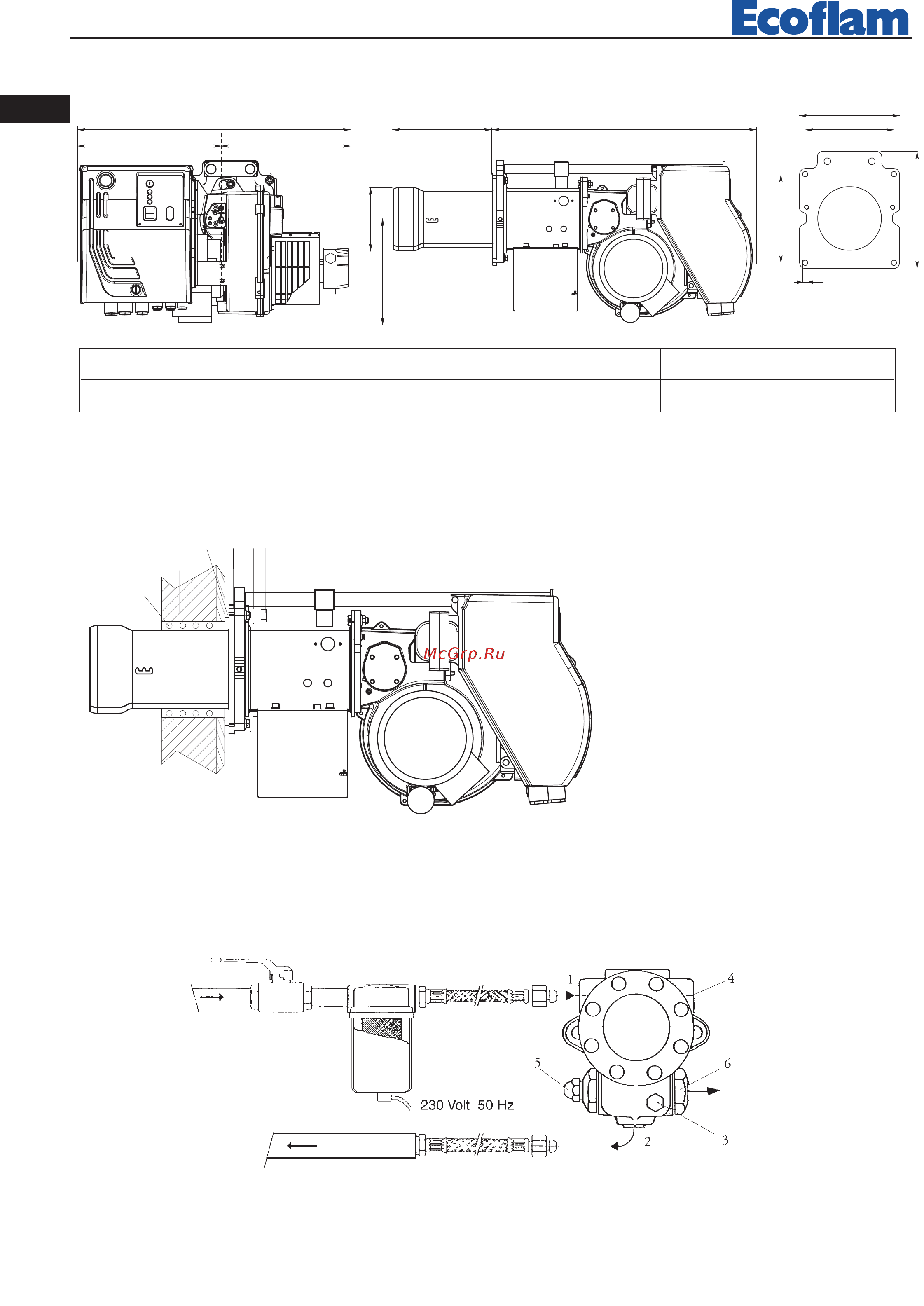

DIMENSIONES GLOBALES (mm)
INSTALACIÓN DEL QUEMADOR
1 - Quemador
2 - Tuerca
3 - Arandela
4 - Junta
5 - Pernos de tornillo
6 - Caldera
7 - Material de relleno
ALIMENTACIÓN FUEL PESADO
1 - Aspiración
2 - Retorno
3 - Purgodar y toma manómetro
4 - Toma del vacuómetro
5 - Regulación presión
6 - Al inyector
SUNTEC E N
MODELO ABCDD1EFG I LM
Maxflam D 10/20 520 290 230 205 325 535 130 201 160 160 M8
L
M
I
211
180
CL
A
E
L - L1
L
F
