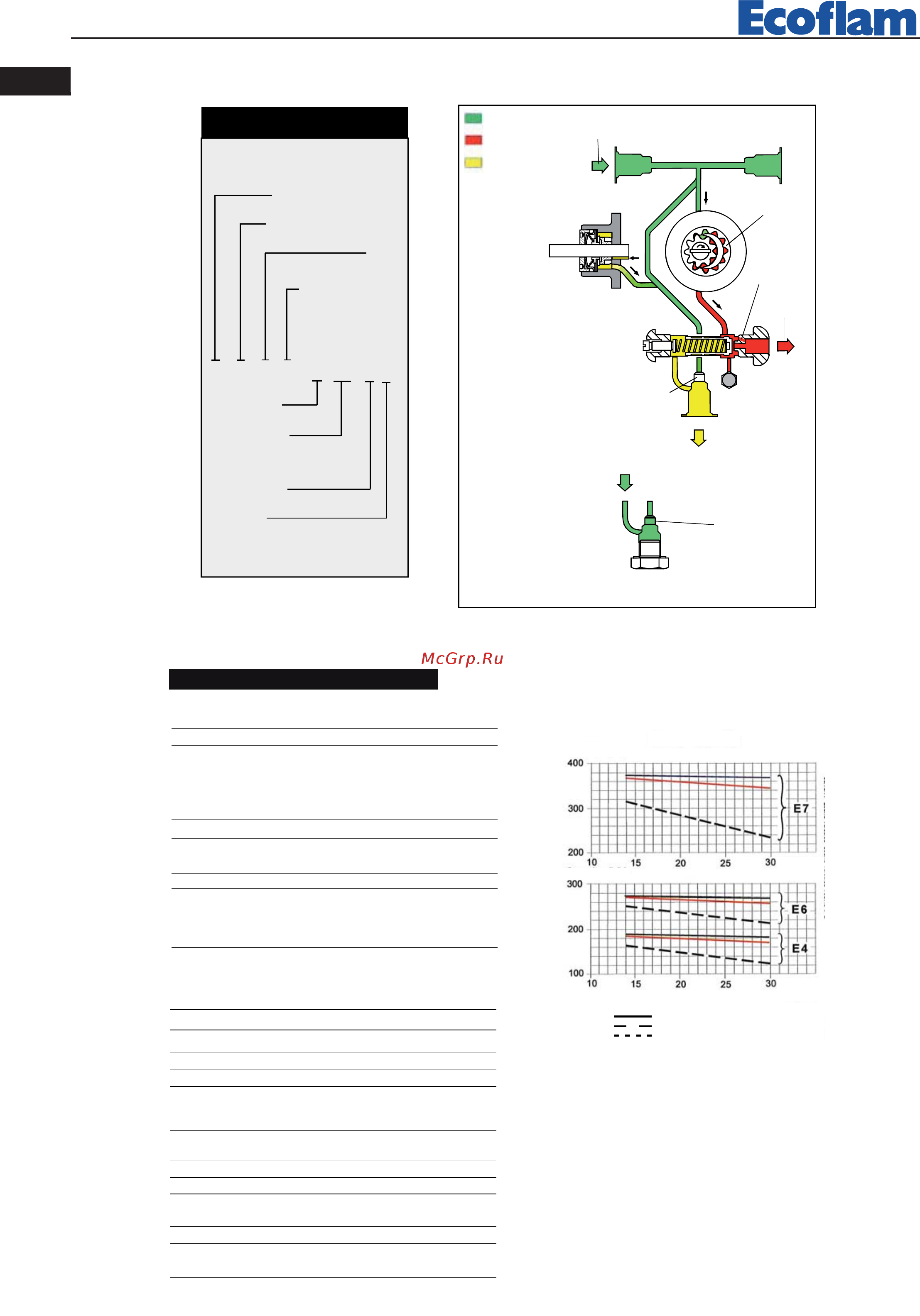

- 30 -
FR
420010404000 Maxflam D 10-20
CARACTÉRISTIQUES TECHNIQUES POMPE SUNTEC E
IDENTIFICATION
DES POMPES
Capacité engrenage
(voir courbes de débit)
)régulation de pression
Filtre
Sens de rotation et
position sortie gicleur
(vu de l'arbre)
E 4 N C 1 069 7 P
Fixation par bride
069 :
pas de fonction de coupure
P : bouchon de dérivation monté
dans l'orifice de retour
pour installation bitube
(vista lato albero)
A : rotation horaire /
sortie gicleur à droite.
C: rotation anti-horaire /
sortie gicleur à gauche
corps avec logement
pour réchauffeur
N° de révision
Installation
(Toutes les combinaisons ne sont pas
disponibles. Consulter Suntec)
vers le
gicleur
Prise
manomètre
INSTALLATION
B ITUBE
Engrenage
Réglage
de la pression
Bouchon
de dérivation
monté
Bouchon
de dérivation
retiré
Retour
obturé
Retour du fioul
au réservoir ou à
l'aspiration
Fioul en aspiration
Fioul sous pression
Aspiration
Retour
Prise
vacuomètre
INST ALLATION
MON O T UBE
Retour
à l'aspiration
Joint
d'étanchéité
de l'arbre
Trou de
dérivation
Aspiration et return G 1/2"
Sortir ligne gicleur G 1/4"
Prise de pression G 1/8"
Prise vacuomètre G 1/2"
Généralités
Fixation
Raccordements Cylindriques selon ISO 228/1
Arbre Ø 11mm selon la norme EN 225.
Bouchon de dérivation monté dans l’orifice de retour pour raccordement bitube;
à démonter avec une cié Allen de 3/16" pour
raccordement monotube
.
Poids 4 kg
Caractéristiques Hydrauliques
Gamme de pression 14 - 30 bars
Gamme de viscosité 3 - 75 cSt
0 - 130°C max. dans la pompe
fioul domestique: 0,45 bars max.
de vide pour éviter le dégazage du fioul.
fioul lourd : 3,5 bars max.
Pression de retour fioul domestique: 3,5 bars max.
fioul lourd: 3,5 bars max.
Vitesse de rotation 3600 t/mn max.
Couple (à 40 t/mn) 0,3 N.m
Choix du réchauffeur
Cartouche Ø 12 mm
Raccords selon EN 50262
Puissance 50-80 W
Fonction du régulateur
régulation de la pression sans coupure.
Filtre surface ouverte: 45 cm²
ouverture de la mailleѥP
Débit (L/h)
Débit (L/h)
Pression(bar)
Pression(bar)
Viscosité = 200 cSt
20 cSt
5 cS
Vitesse de rotation 2850 t/mn
CARACTERISTIQUES TECHNIQUES
par bride selon la norme EN 225.
Pression de livraison
20 bars
Température du fioul
Pression d’arrivée
Débit de la pompe
Les caractéristiques indquées tiennent compte d’une
marge d’usure.
ù
Ne pas surdimensionner les pompes lors du choix de
la capacité d’engrenage.
