- 52 -
RU
420010404000 Maxflam D 10-20
D = короткая огневая головка D1 = длинная огневая головка
2
1 3
4
6
7
5

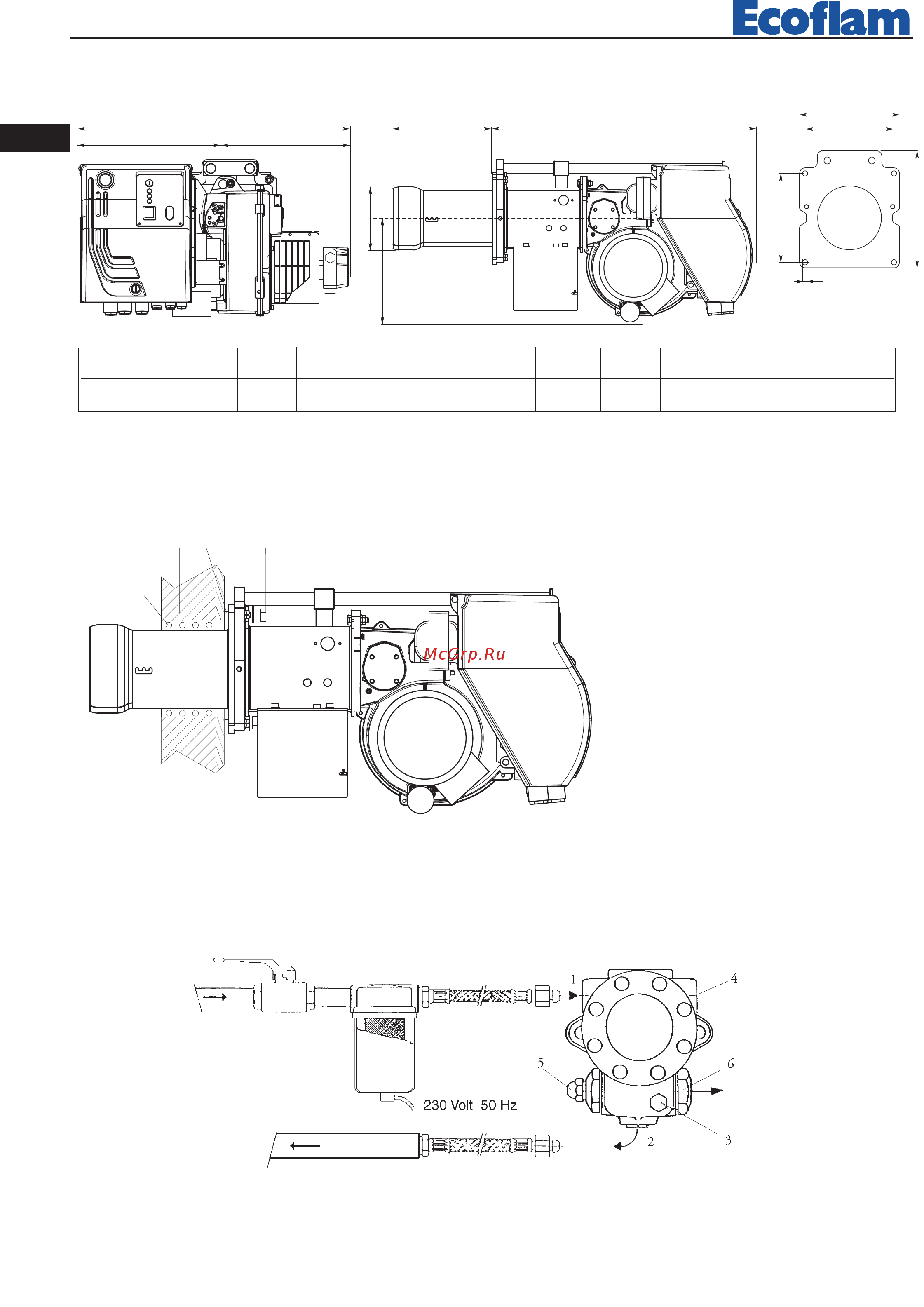

ГАБАРИТНЫЕ РАЗМЕРЫ
МОНТАЖ ГОРЕЛКИ
1-
Горелка
2-
Гайка
3-
Гайка
4-
Уплотнительная прокладка
5-
Шпилька
6-
Котел
7-
Термоизоляционная косичка
СИСТЕМА ПОДАЧИ МАЗУТА
1 - Всасывание
2 - Обратный контур
3 - Сброс воздуха и штуцер манометра
4 - Штуцер вакуумметра
5 - Регулятор давления
6 - К форсунке
SUNTEC E N
МОДЕЛЬ
ABCDD1EFG I LM
Maxflam D 10/20 520 290 230 205 325 535 130 201 160 160 M8
L
M
I
211
180
CL
A
E
L - L1
L
F
