- 55 -
RU
420010404000 Maxflam D 10-20
T
T
A
L
C
A
A
Sez. A - A
A
- Isolation gasket
B - Heater
C - Pipe heavy oil
1 - Burner
2 - Tank
3 - Heater
4 - Thermostat
5 - Transfer pump
6 - Header
7 - Tank
8 - By-pass
9 - Pressure regulating valve
1
1
1
2
2
3
3
4
4
5
5
5
6
6
7
7
8
9

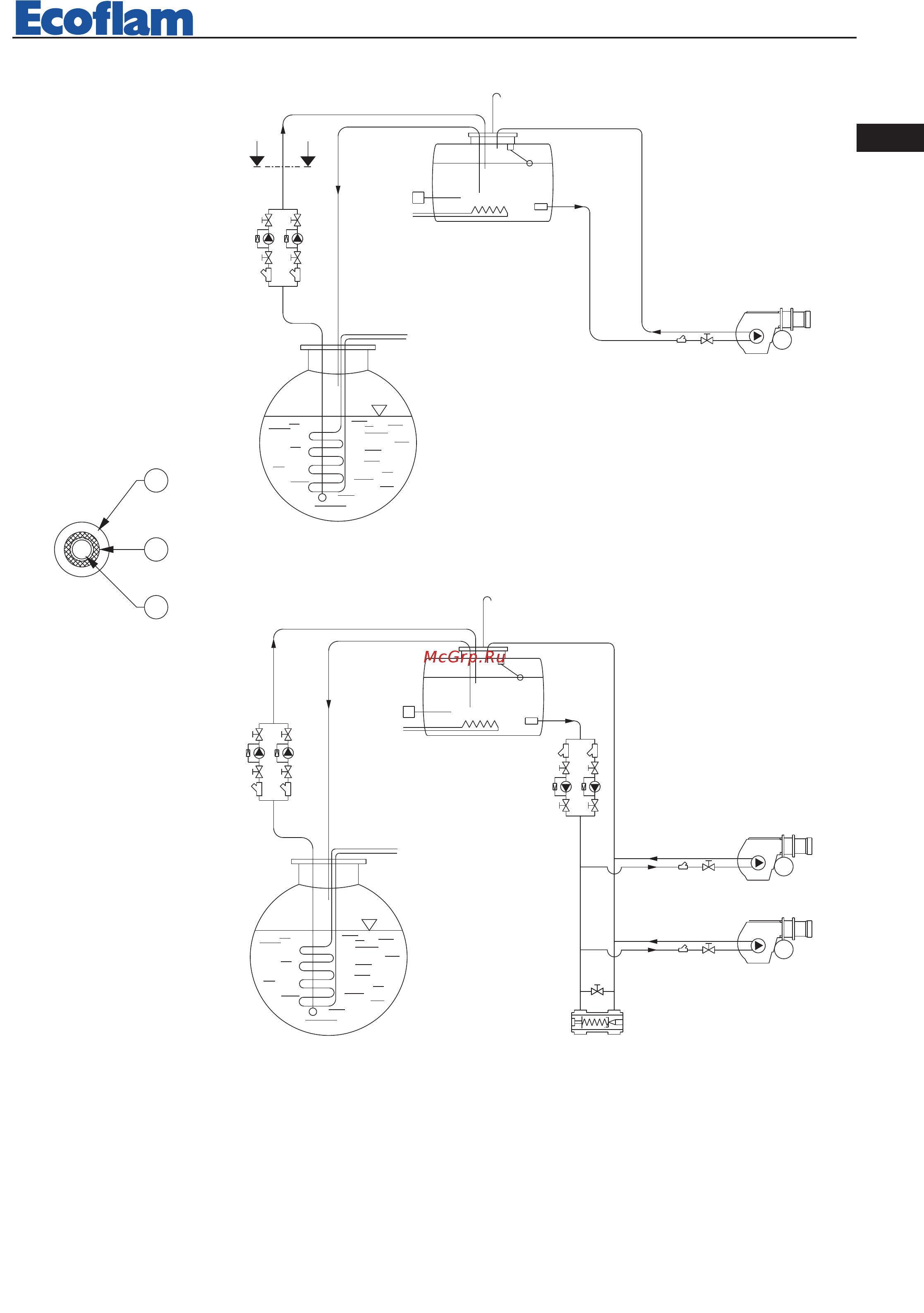

IMPORTANT: All fuel pipings are heated (see section A-A of the picture)
СХЕМА ПОДАЧИ ТОПЛИВА
ВНИМАНИЕ: Все топливопроводы должны быть оснащены греющим кабелем и изолированы (см. сеч. А-А).
Экспликация
A - Изоляция
В - Греющий кабель
C - Топливопровод
Экспликация
1 - Горелка
2 - Расходный топливный бак
3 - Змеевик подогрева
4 - Термостат
5 - Перекачивающие насосы
6 - Змеевик подогрева
7 - Топливный бак
8 - Байпас
9 - Регулятор давления
Ceчeниe A-A
