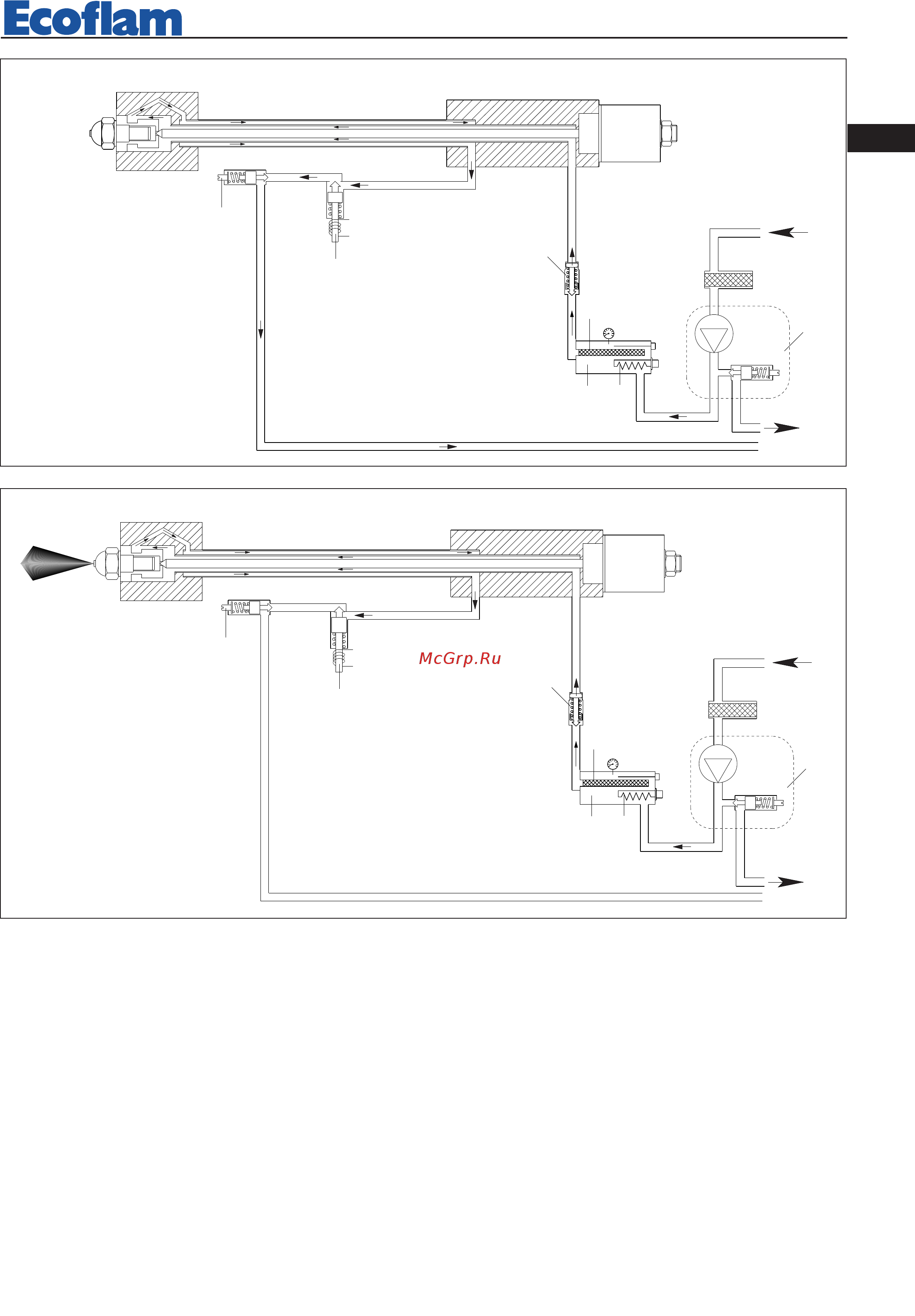

ПРЕДВАРИТЕЛЬНАЯ ПРОДУВКА
Экспликация
:
A.
Электроклапан ступени (нормально закрытый)
D.
Регулятор расхода топлива при продувке
E.
Бачок горелки
F.
Клапан-сепаратор газов
G.
ТЭНы
H.
Фильтр
I.
Топливный насос
O.
Электроклапан (нормально открытый)
N.C. =
Norm. closed
N.O. =
Norm. open
РАБОЧИЙ РЕЖИМ
