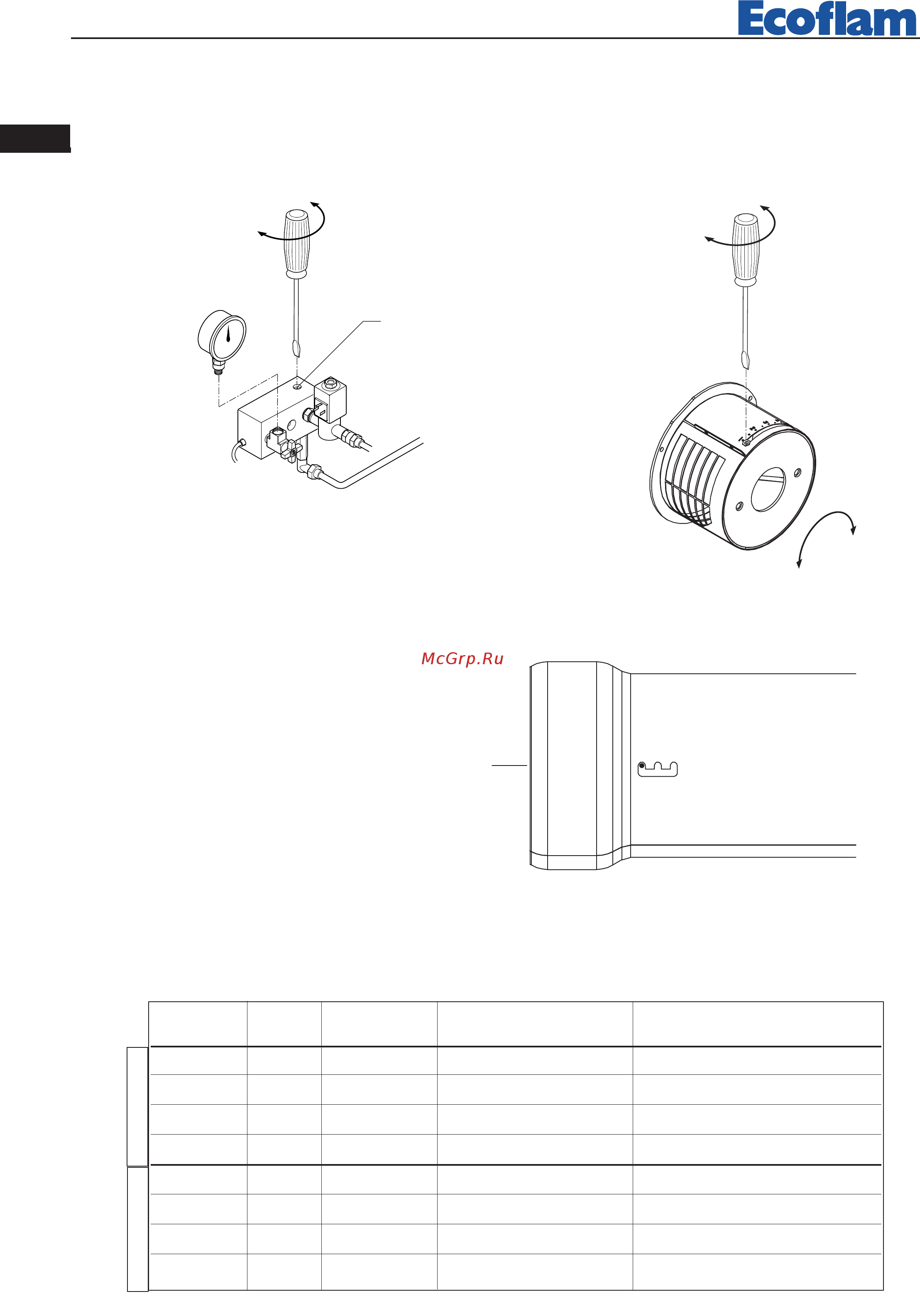

- 58 -
RU
420010404000 Maxflam D 10-20
-
+
-
+
РЕГУЛИРОВКА РАСХОДА ВОЗДУХА НА
ВСАСЫВАНИИ
123
РЕГУЛИРОВАНИЕ ПОЛОЖЕНИЯ ГОЛОВКИ ГОРЕЛИ
ДAHHЫE РЕГУЛИРОВKИ
ФОРСУНКА НАСОС РАСХОД РЕГУЛИРОВКА ОГНЕВОЙ РЕГУЛИРОВКА РАСХОДА
галлон
spry
бар кг/ч ГОЛОВКИ положение ВОЗДУХА положение
1.00 60°HO 23 6 1 2,20
1.25 60°HO 23 8 1 2,80
1.50 60°HO 23 9,5 1 3,50
2.00 60°HO 21 12 2 4,50
1.50 60°HO 23 9,5 1 3,50
2.00 60°HO 23 12,50 2 4,50
2.50 60°HO 23 15,80 2 5,50
3.00 60°HO 23 20 3 8
Maxflam D 10
Maxflam D 20
- Для обеспечения оптимального качества сгорания необходимо отрегулировать расход воздуха
(см. рис.).
- Рабочее давление насоса должно равняться 23 бар.
-
L
+
СХЕМА ЦИРКУЛЯЦИИ ТОПЛИВА НА ЭТАПЕ ПРОДУВКИ
