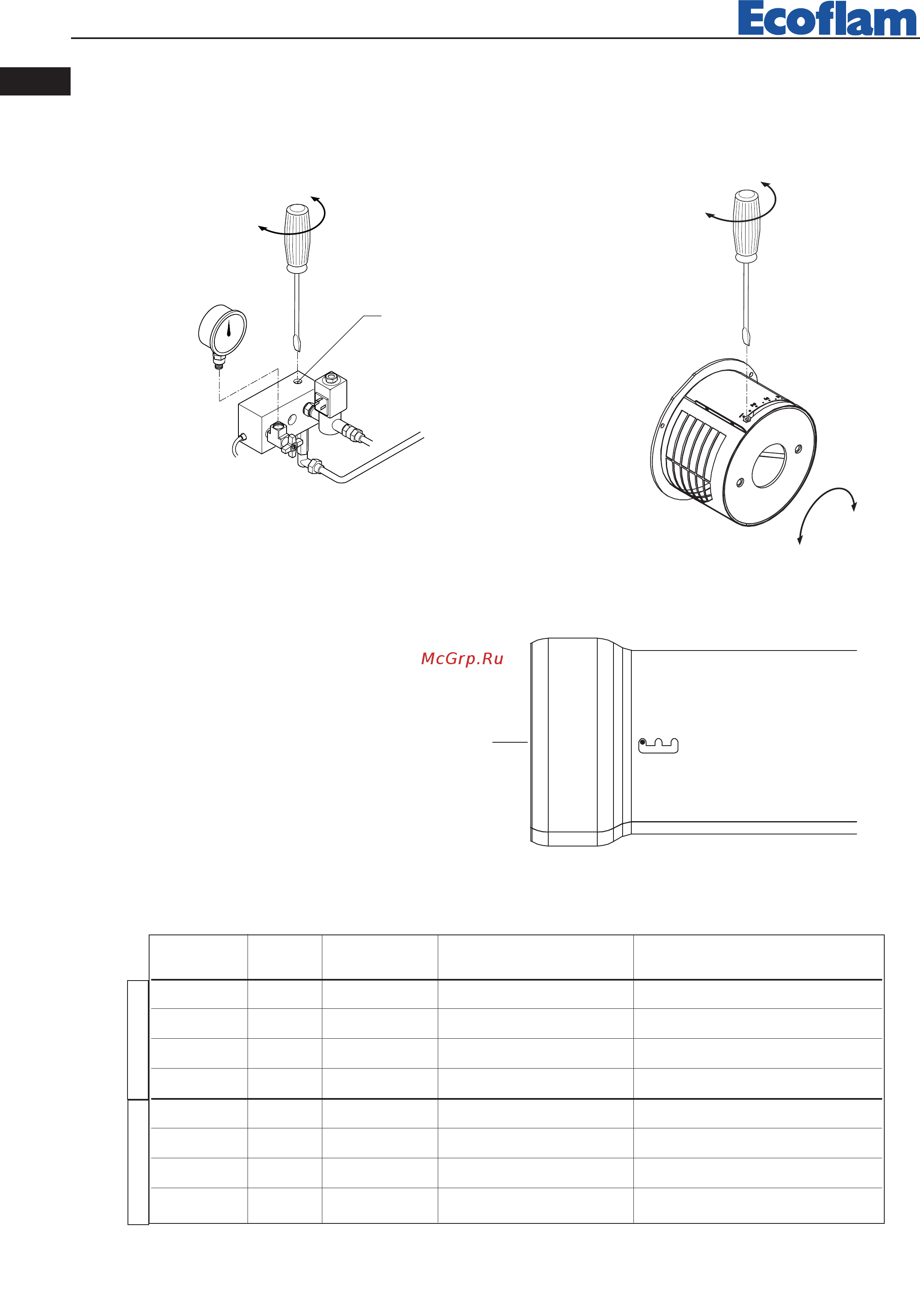

420010404000 Maxflam D 10-20

REGLAGE DE L'AIR EN SORTIE

123

REGLAGE DE LA TETE DE COMBUSTION

DONNEES DE REGLAGE

GICLEUR POMPE DEBIT REGLAGE TETE REGLAGE VOLET D’AIR

gph spry bar kg/h Pos. Pos.

1.00 60°HO 23 6 1 2,20

1.25 60°HO 23 8 1 2,80

1.50 60°HO 23 9,5 1 3,50

2.00 60°HO 21 12 2 4,50

1.50 60°HO 23 9,5 1 3,50

2.00 60°HO 23 12,50 2 4,50

2.50 60°HO 23 15,80 2 5,50

3.00 60°HO 23 20 3 8

Maxflam D 10

Maxflam D 20

1e étage (par ex. l’électrovanne “A”) en permettant, ainsi, l’allumage du brûleur en 1e allure.

- Réguler la portée de l’air pour obtenir une combustion correcte (voir à l’illustration).

- La pression de la pompe du combustible, avec le brûleur en fonction, devra être régulée à 23 bar.

REGULATION DE LA PRESSION EN PHASE DE PREBALAYAGE
