- 46 -
ES
420010404000 Maxflam D 10-20
-
+
-
+

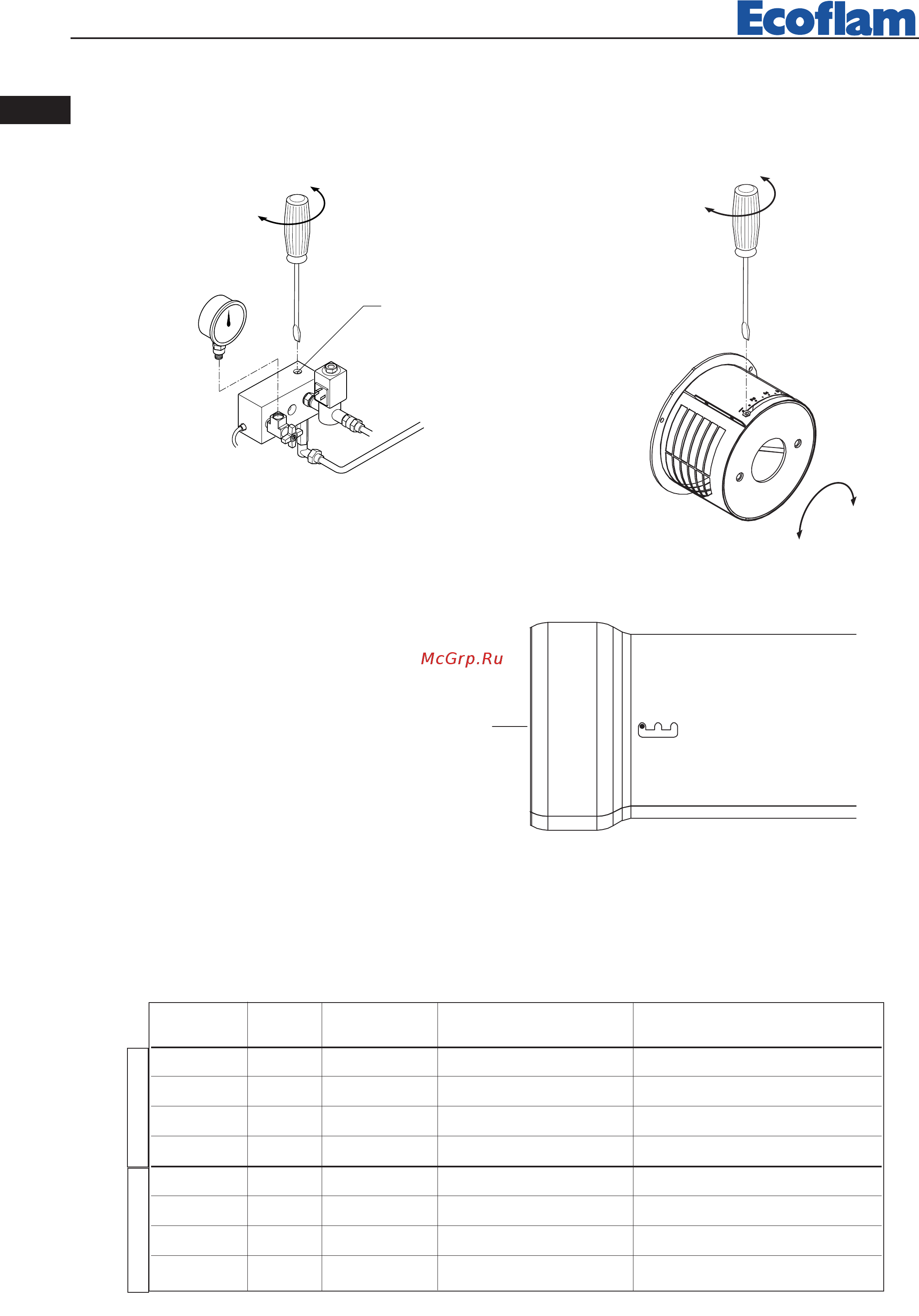

REGLAJE DEL AIRE ASPIRACIÓN
123
REGLAJE DE LA CABEZA DE COMBUSTIÓN
DATOS DE REGULACIÓN
INYECTOR BOMBA CAUDAL REGLAJE DE LA CABEZA REGLAJE DEL AIRE
gph spry bar kg/h Pos. Pos.
1.00 60°HO 23 6 1 2,20
1.25 60°HO 23 8 1 2,80
1.50 60°HO 23 9,5 1 3,50
2.00 60°HO 21 12 2 4,50
1.50 60°HO 23 9,5 1 3,50
2.00 60°HO 23 12,50 2 4,50
2.50 60°HO 23 15,80 2 5,50
3.00 60°HO 23 20 3 8
Maxflam D 10
Maxflam D 20
Llama.
- Para una combustión correcta, regular el caudal del aire de combustión (ver a la ilustración).
- La presión de la bomba del combustible, con el quemador en marcha, deberá ser regulada a los 23 bar.
-
L
+
REGULACIÓN DE LA PRESIÓN EN FASE DE PREBARRIDO
