8
Parts and Functions
Standby display
When the unit is on
power and in
standby mode,"standby"
is shown.

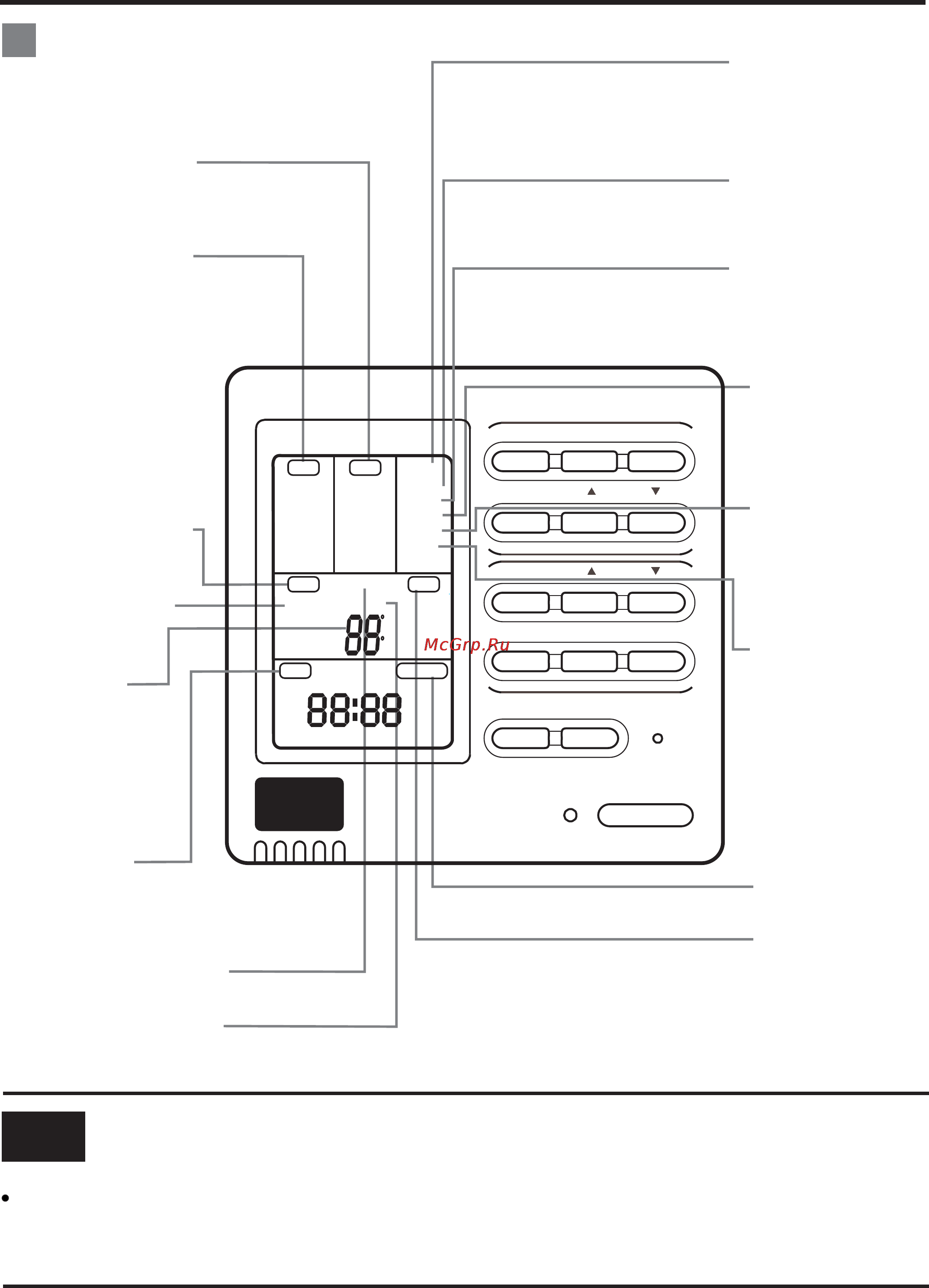

Display of the wire controller
Remarks
The models in the manual don't have health, filter reset and Air change function.
Running mode display
Show the selected mode
Wind swing display
Filter screen warning
sign
When the sign is
shown, please clean
the filter screen
Centralized display
When controlled by
centralized controller, this
information is shown.
Timing operation
display
Show timing operation
content
Temperature
display
Display the room
temperature, setting
temperature, and
unit number
Air volume display
Display the setting speed
Inspection status display
Air change display
Health function display
Unit number display
Running display
When the compressor
runs, it displays.
Demand display
When forced to run,"DEMAND"
will be displayed.
After heating, "defrost"
is shown when
defrosting.
When in preheating
status, "preheating" is
shown.
AUTO
FAN ONLY
COOL
DRY
HEAT
TES
FAN
AUTO
HIGH
LOW
FIX
CENTRAL
OPERATION
STANDBY
PRE-HEAT
DEFROST
FILTER
MODE
HEALTH
SWING
CHECK
UNIT NO.
C
F
DEMAND
CEN. ADD.
SYS. ADD.
MANUAL
ROOM TEMP.
SET TEMP.
TIMER
VENTILATION
CLOCK UP DOWN
ON
OFF
DAILY
AUTO
RECOVERY
NORMAL
MODE FAN SWING
HEALTH
CLOCK
TIMER
CHECK FILTER
RESET
ON/OFF
SET RECOVERY
TEMP
TIME
