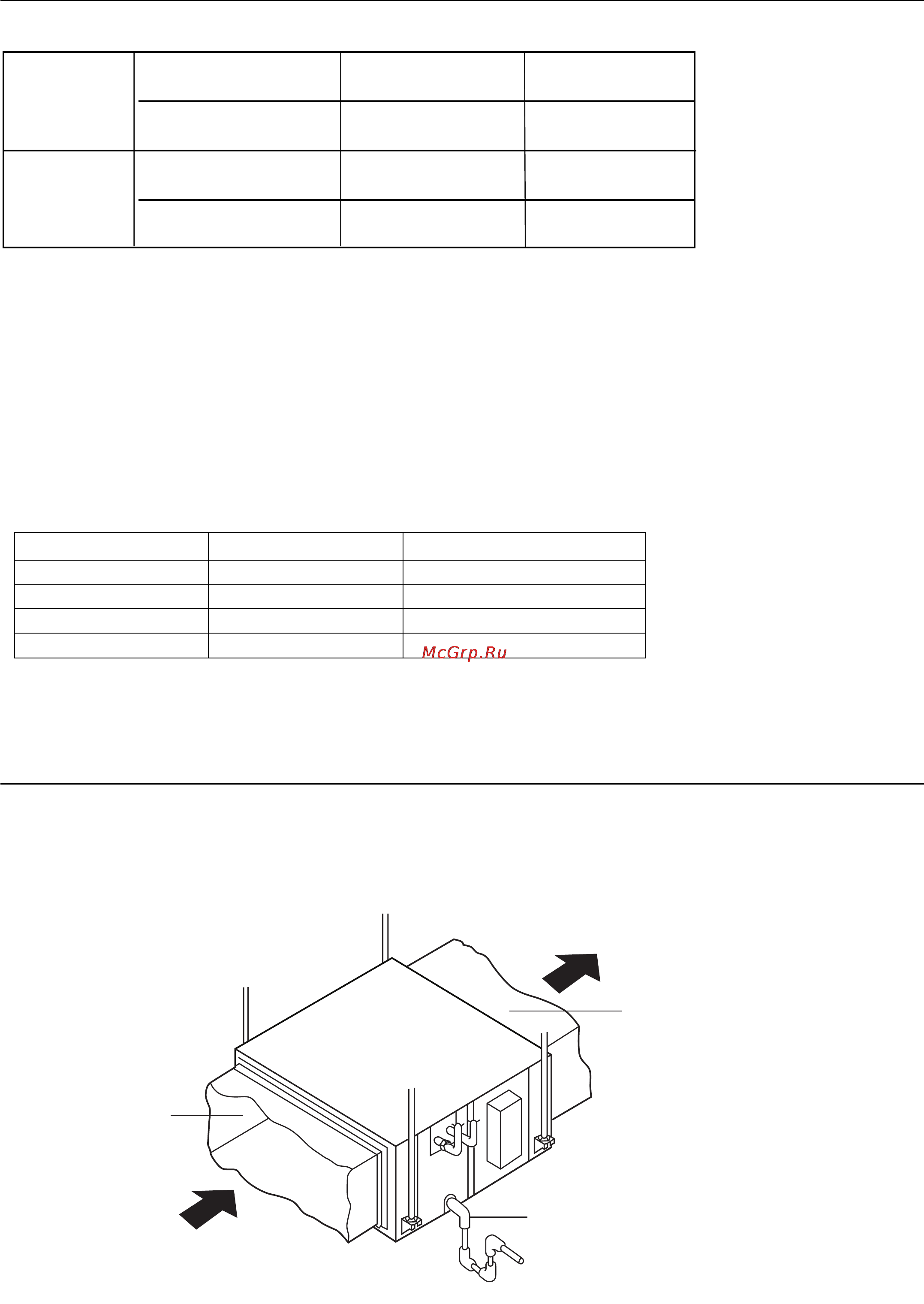

Limiti di funzionamento
Gamma utile delle temperature ambiente:
BS: Temperatura a
Bulbo Secco
BU: Temperatura a
Bulbo Umido
• Se il cavo dell'alimentazione è danneggiato, deve essere sostituito da personale del servizio assistenza o comunque da personale
qualificato.
• Se il fusibile sulla scheda elettronica salta, sostituirlo con uno di tipo T.3.15A/250VAC.
• Il metodo di cablaggio deve essere in linea con lo standard locale.
• Il cavo di alimentazione e il cavo di collegamento non sono forniti.
• Installare un sezionatore di corrente; la distanza tra i due contatti deve essere almeno di 3mm.
• L'altezza minima di installazione dell'unità interna è di 2,5 metri.
• Tutti cavi devono avere il certificato di autenticità Europea
• I cavi di collegamento e di alimentazione non sono forniti
• Se durante l’installazione si rompe un cavo, assicurarsi che il cavo messa a terra non sia interrotto.
• Per ottenere le migliori prestazioni si consiglia di impostare la velocità del ventilatore in funzione dei valori riportati in tabella:.
4
Temperatura interna
Temperatura esterna
Temperatura interna
Temperatura esterna
Raffreddamento
Riscaldamento
max. BS/BU
min. BS/BU
max. BS/BU
min. BS/BU
max. BS
min. BS
max. BS/BU
min. BS
32/23°C
18/14°C
46/26°C
10/6°C
27°C
15°C
-15°C
24/18°C
Specifiche del cavo di collegamento:
H05RN-F 4G 0.75mm
2
Temperatura ambiente Modalità operativa Velocità ventilatore consigliata
> 40°C Raffredddamento bassa
< 20°C Raffreddamento alta
< -5°C Riscaldamento bassa
> 18°C Riscaldamento alta
Denominazione dei componenti
Unità interna
Uscita aria
Entrata aria
Condotto
Condotto
