Haier AD48HS1ERA+1U48IS1EAB [129/134] Verlegen der luftaustrittsleitungen
![Haier AD48HS1ERA+1U48IS1EAB [129/134] Verlegen der luftaustrittsleitungen](/views2/1049729/page129/bg81.png)
Für die Auswahl und die Verlegung der Lufteintritts- und Luftaustrittsleitungen den Kundendienst zu Rate ziehen. Das Zugverhalten
der Luft und den externen statischen Druck berechnen und dann Länge und Form der Luftaustrittsleitungen festlegen.
• Den Längenunterschied zwischen den Luftaustrittsflanschen auf
ein Verhältnis unter 2:1 begrenzen.
• Die Leitung so kurz wie möglich ausbilden.
• Die Leitung mit möglichst wenigen Biegungen verlegen.
(Die Biegung muss so weit wie möglich sein).
• Wärmeisolierendes Material verwenden, um das Innengerät mit dem Luftaustrittsflansch zu verbinden und abzudichten.
• Die Leitungen verlegen, bevor die Decke fertiggestellt ist.
Dimensionierung der rechteckigen Luftleitung
Bei Maßeinheit 1 Pa/m des Widerstands der Leitung durch die
Reibung die Leitung nach der nachfolgenden Tabelle
dimensionieren und dabei die Abmessungen einer der Seiten
fest auf 250 mm beibehalten.
Dimensionierung des Leitungswiderstands
Abmessungen der rechteckigen Luftleitungen
Gerade verlaufender Teil 1 Pa/m berechnen
Teil mit Biegungen Jede Biegung entspricht 3–4 m gerade verlaufender Leitung
Luftaustritt 25 Pa berechnen
Gehäuse statischer Druck je 50 Pa berechnen
Lufteintrittsgitter (mit Luftfilter) je 40 Pa berechnen
Luftmenge
m
3
/h (m
3
/min)
100
200
300
400
500
600 (10)
800
1000
1200 (20)
1400
1600
Abmessungen der rechteckigen
Leitung (mm x mm)
250 x 60
250 x 90
250 x 120
250 x 140
250 x 170
250 x 190
250 x 230
250 x 270
250 x 310
250 x 350
250 x 390
Luftmenge
m
3
/h (m
3
/min)
1800 (30)
2000
2400
3000 (50)
3500
4000
4500
5000
5500
6000 (100)
Abmessungen der rechteckigen
Leitung (mm x mm)
250 x 430
250 x 470
250 x 560
250 x 650
250 x 740
250 x 830
250 x 920
250 x 1000
250 x 1090
250 x 1180

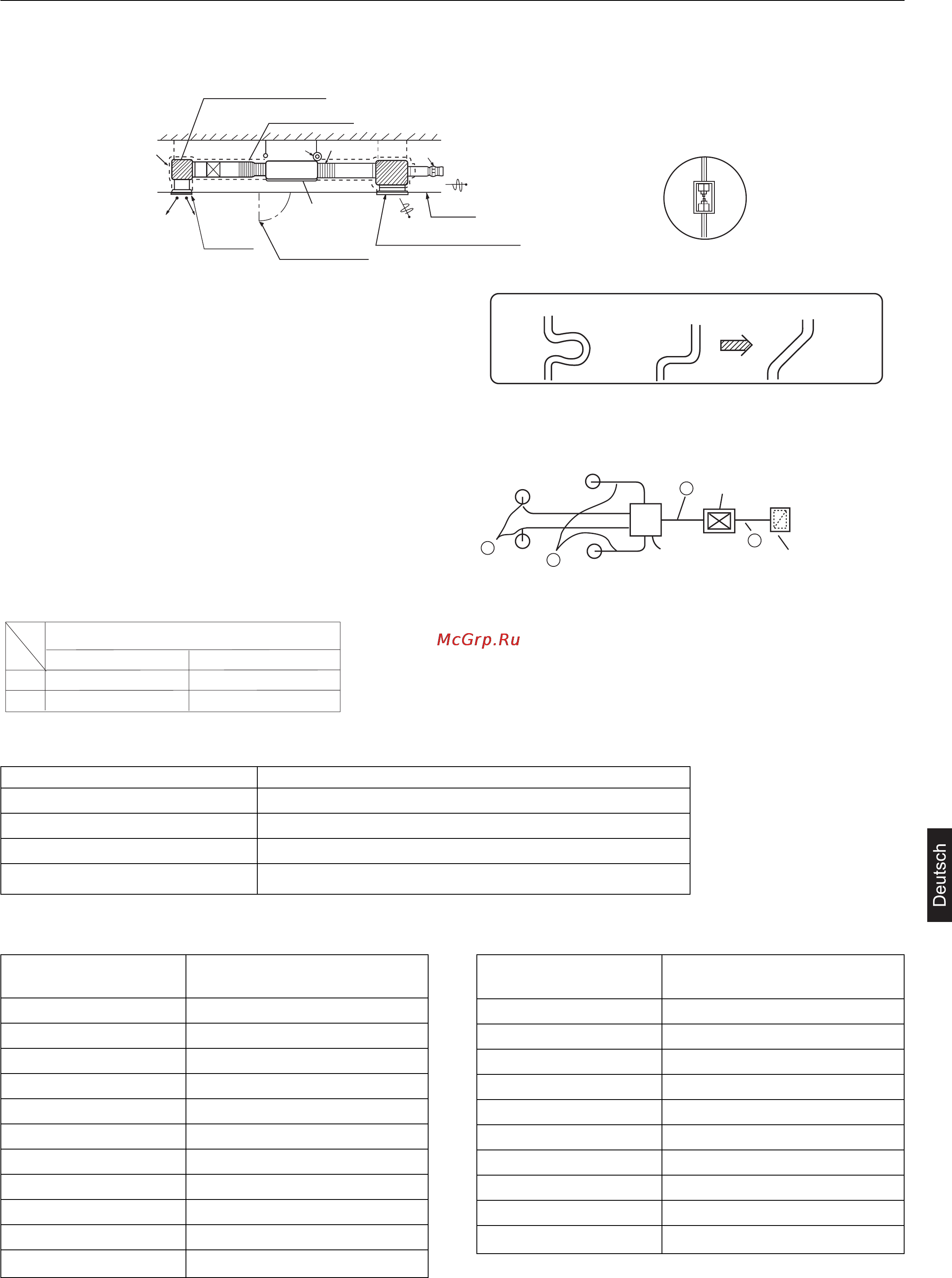

Verlegen der Luftaustrittsleitungen
A
Wärmeisolierung
Hohlraum Dämpfer
Verbindungsstück
Luftmengenregler
Luftaustritt
Vergrößerung des
schwingungsdämpfenden Hakens
Freiraum für die
Instandhaltung
Hauptgerät
Decke
Lufteintrittsgitter mit Luftfilter
Gehäuse
statischer Druck
Klimagerät
mit Luftfilter
(nicht mitgeliefert)
B
A
A
A
RichtigFalsch Falsch
Luftmenge
Abmessungen der Leitung
21
600m
3
/h(10m
3
/min)
2400m
3
/h(40m
3
/min) 250x560(mmxmm)
250x190(mmxmm)
AD48HS1ERA AD60HS1ERA
A
