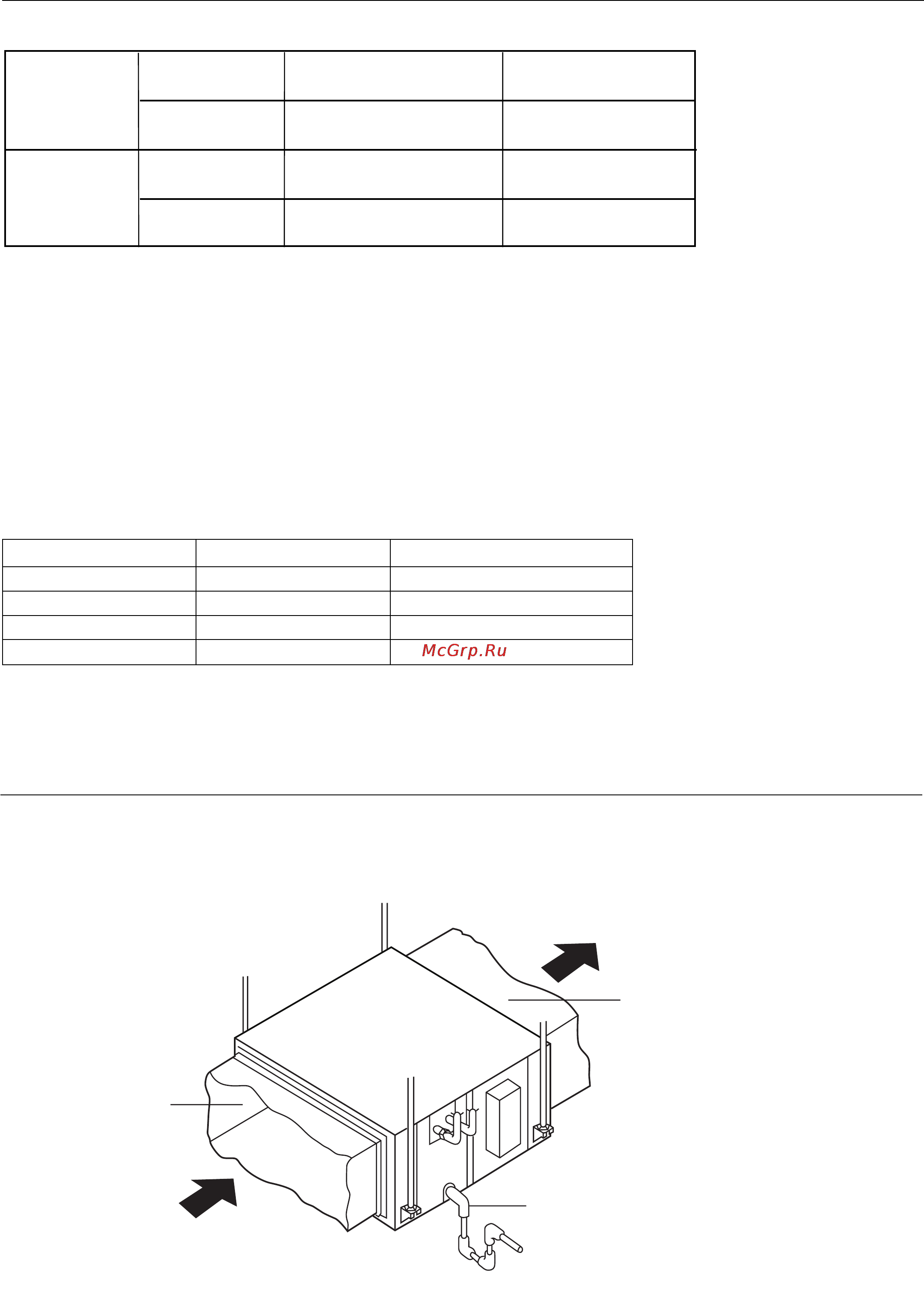

Betriebsgrenzen
Sollbereich der Raumtemperaturen:
• Wenn das Netzkabel beschädigt ist, muss es durch den Kundendienst oder eine andere qualifizierte Person ausgewechselt werden.
• Wenn die Schmelzsicherung an der Elektronikplatine auslöst, muss sie durch eine Schmelzsicherung des Typs T.3.15A/250VAC
ersetzt werden.
• Die Verkabelung muss den örtlichen Vorschriften entsprechen.
• Das Anschluss- und das Netzkabel sind nicht im Lieferumfang inbegriffen.
• Einen Netztrennschalter einbauen; die Kontaktöffnungsweite muss mindestens 3 mm betragen.
• Das Innengerät muss in einer Höhe von mindestens 2,5 m installiert werden.
• Alle Kabel müssen über eine europäische Konformitätsbescheinigung verfügen.
• Die Anschluss- und Netzkabel sind nicht im Lieferumfang inbegriffen.
• Wenn während der Installation ein Kabel beschädigt wird, sicherstellen, dass das Kabel für die Erdung nicht unterbrochen ist.
4
TK: Trockenkugeltemperatur
FK: Feuchtkugeltemperatur
Innentemperatur
Außentemperatur
Innentemperatur
Außentemperatur
Kühlbetrieb
Heizbetrieb
max. TK/FK
min. TK/FK
max. TK/FK
min. TK/FK
max. TK
min. TK
max. TK/FK
min. TK
32/23°C
18/14°C
46/26°C
10/6°C
27°C
15°C
24/18°C
-15°C
• Für optimale Leistungen wird empfohlen, die Lüfterdrehzahl je nach den in der Tabelle aufgeführten Werten einzustellen:
Spezifikationen des Anschlusskabels:
H05RN-F 4G 0.75mm
2
Raumtemperatur Betriebsart Empfohlene Lüfterdrehzahl
> 40°C Kühlbetrieb niedrig
< 20°C Kühlbetrieb hoch
< -5°C Heizbetrieb niedrig
> 18°C Heizbetrieb hoch
Bezeichnung der Geräteteile
Innengerät
Luftaustritt
Lufteintritt
Leitung
Leitung
