Haier AD48HS1ERA+1U48IS1EAB [106/134] Branchements électriques
![Haier AD48HS1ERA+1U48IS1EAB [106/134] Branchements électriques](/views2/1049729/page106/bg6a.png)
ATTENTION
DANGER DE BLESSURES OU DE MORT. DEBRANCHER LE COURANT A L'AIDE DU DISPOSITIF DE COUPURE OU DE
L'INTERRUPTEUR AVANT D'EFFECTUER LES BRANCHEMENTS ELECTRIQUES.
LES RACCORDEMENTS A LA TERRE DOIVENT ETRE TERMINES AVANT D'EFFECTUER LES BRANCHEMENTS AU RESEAU.
Précautions
• Les branchements électriques doivent être exécutés impérativement par un professionnel agréé.
• Ne pas connecter plus de 3 fils au bornier. Utiliser toujours des cosses serties rondes avec serrage isolé à l'extrémité des fils.
• Utiliser exclusivement des conducteurs en cuivre.
Spécifications électriques
Sélectionner la dimension des fils électriques et du circuit de protection en fonction du tableau suivant (longueur globale des fils: 20 m;
chute de tension: inférieure à 2%).

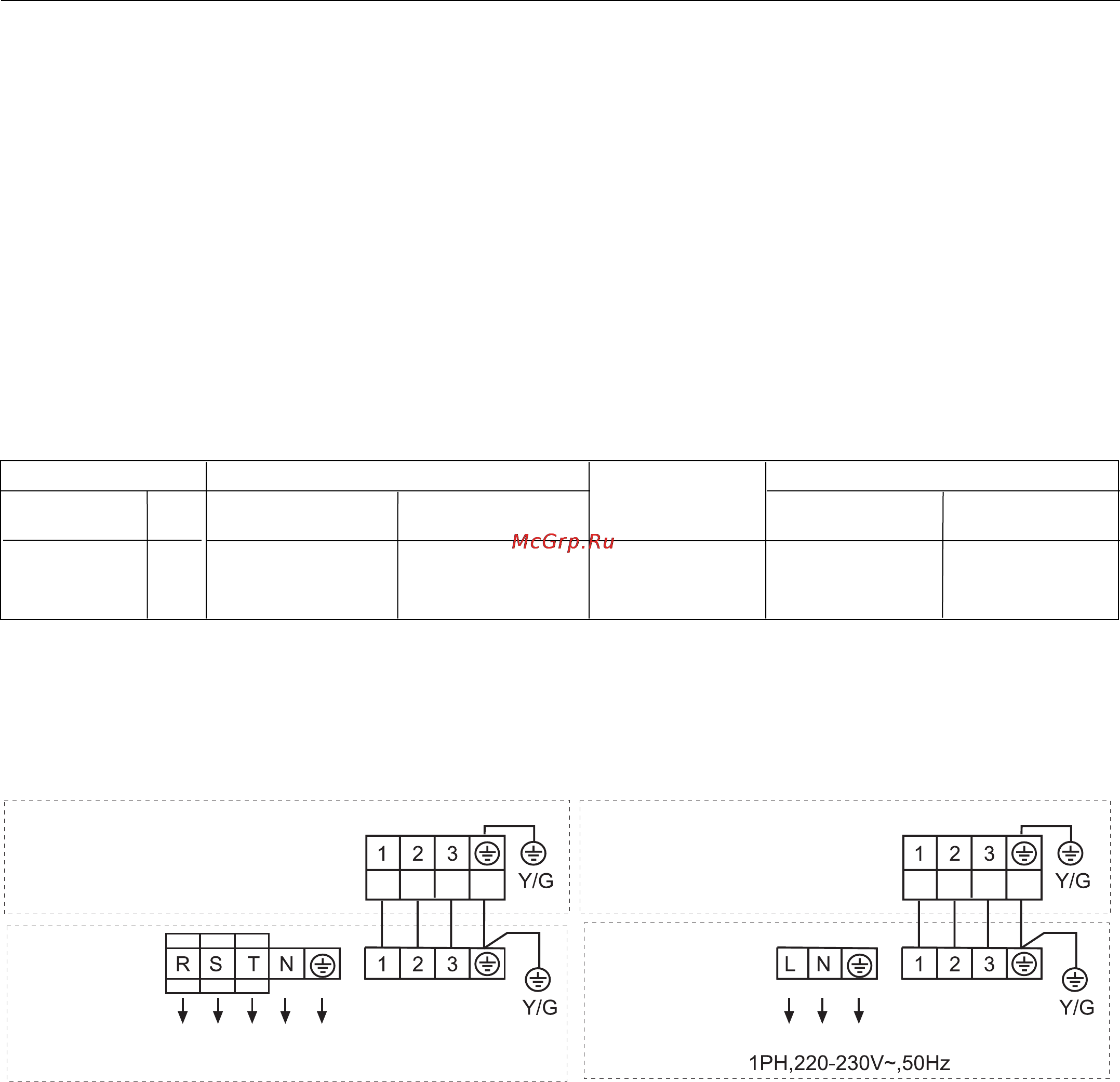

Schémas électriques
Brancher d'abord l'unité extérieure afin que l'alimentation pour l'unité intérieure soit fournie par les bornes.
Branchements électriques
Modèle
Phase
Circuit
Disjoncteur Protection
magnétothermique
Dispersion vers la terre
Disjoncteur Dispersion de
courant
Dimensions câble
d'alimentation
24
3 30A 20A 30A 30mA4,0mm
2
AD48HS1ERA
AD60HS1ERA
Bornier
unité extérieure
Alimentation
380-400V, 3N~, 50Hz
Bornier
unité intérieure
Bornier
unité extérieure
Bornier
unité intérieure
Alimentation
