Avvertenze per l’installazione dei condotti dell’aria
• Si raccomanda l'uso di condotti anti-gelo e fonoassorbenti.
• L'installazione dei condotti dell'aria deve essere completata prima della costruzione del soffitto.
• Il condotto dell'aria deve essere isolato termicamente.
• L'uscita dell'aria deve essere posizionata in un luogo dove l'aria possa distribuirsi uniformemente
nella stanza.
• Lasciare uno spazio utile per l'ispezione e la manutenzione.

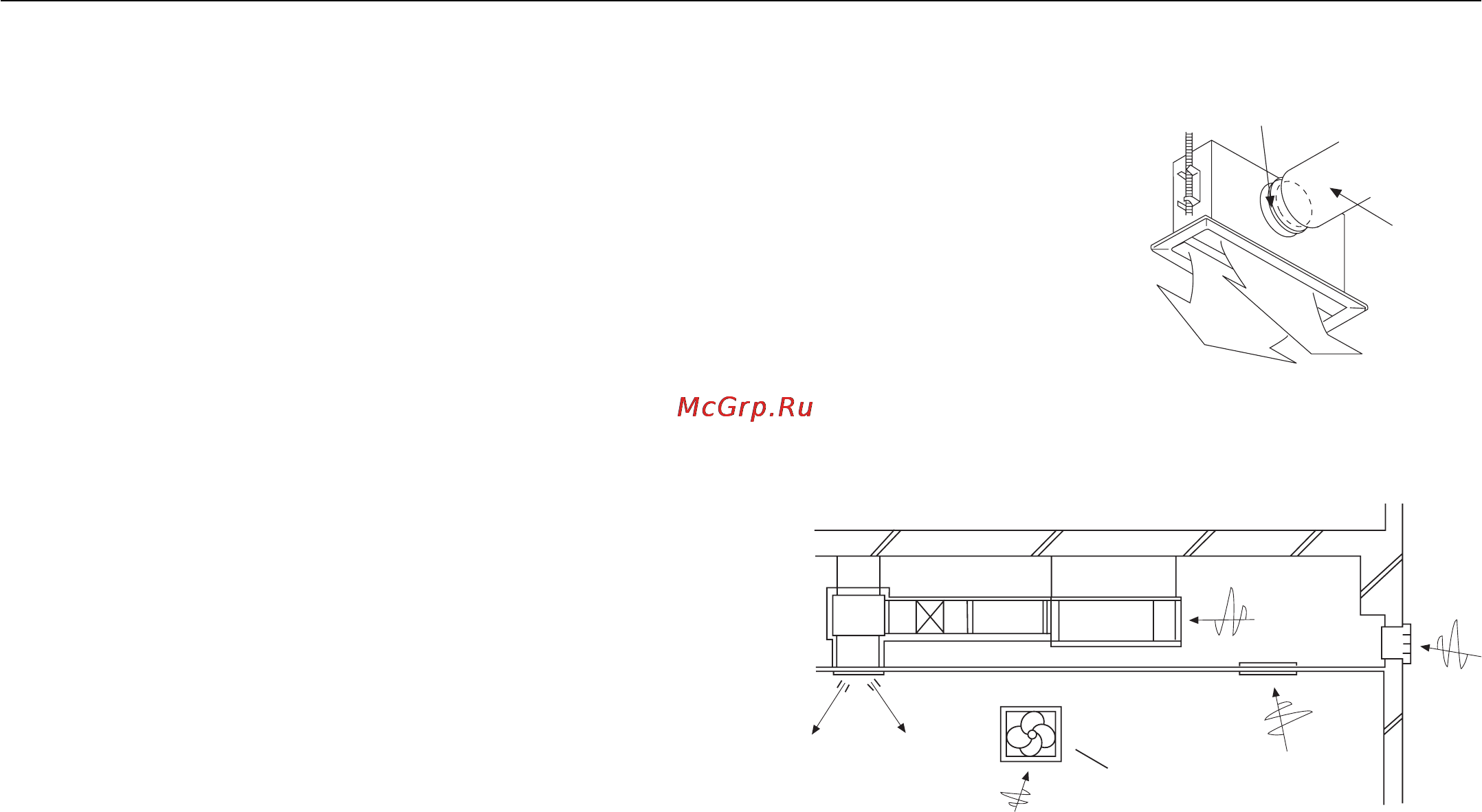

Esempi di installazione errata
• Per l'aspirazione dell'aria non viene utilizzato un condotto ma il lato
interno del soffitto. Il risultato è un'elevata umidità, data dalla massa
irregolare dell'aria esterna, dal vento forte e dalla luce solare.
• Formazione di condensa sull'esterno del condotto dell'aria. In edifici
di cemento e altri tipi di costruzioni nuove, l'umidità è elevata. In
questo caso, usare fibra di vetro per isolare termicamente il tutto.
• Se vengono superati i limiti di funzionamento (per es., temperatura
interna bulbo secco 35°C, bulbo umido 24°C), può verificarsi un
sovraccarico del compressore.
• A seconda della potenza del ventilatore, dell'aria nel condotto
esterno e della direzione dell'aria, se il volume unitario dell'aria
supera il limite consentito, l'acqua di scarico dello scambiatore di
calore trabocca e si verificano perdite d'acqua.
Aria
Aria
Condotto
Usare un bullone
a vite per fissare
Uscita aria speciale
Ventilatore aria in uscita
Esempio di installazione errata
22
