Haier AD48HS1ERA+1U48IS1EAB [86/134] Dénomination des composants
![Haier AD48HS1ERA+1U48IS1EAB [86/134] Dénomination des composants](/views2/1049729/page86/bg56.png)
Limites de fonctionnement
Plage utile des températures ambiantes:
BS: température à
bulbe sec
BU: température à
bulbe humide
• Si le câble d'alimentation est endommagé, il doit être remplacé par le SAV ou par un technicien spécialisé
• Si le fusible sur la carte électronique saute, le remplacer par un fusible du type T.3.15A/250 V.
• La méthode de câblage doit être conforme au standard local.
• Le câble d'alimentation et le câble de branchement ne sont pas fournis.
• Installer un dispositif de coupure; la distance entre les deux contacts doit être d'au moins 3mm .
• L'unité intérieure doit être installée à une hauteur minimum de 2,5 mètres
• Tous les fils doivent avoir un certificat européen de conformité
• Les fils de raccordement et d’alimentation ne sont pas fournis
• Si un fil casse pendant l’installation, s’assurer que le fil de mise à la terre n’est pas interrompu.
4
Refroidissement
Température intérieure
max. DB/WB
min. DB/WB
32/23°C
18/14°C
Température extérieure
max. DB/WB
min. DB/WB
46/24°C
10/6 °C
Chauffage
Température intérieure
max. DB/WB
min. DB/WB
27°C
15°C
Température extérieure
max. DB/WB
min. DB/WB
24/18°C
-15°C
• Pour obtenir les meilleures prestations, il est conseillé de régler la vitesse du ventilateur en fonction des valeurs indiquées dans le
tableau:
Spécifications du câble de raccordement
H05RN-F 4G 0.75mm
2
Température ambiante Mode de fonctionnement Vitesse du ventilateur conseillée
> 40°C Refroidissement basse
< 20°C Refroidissement grande
< -5°C Chauffage basse
> 18°C Chauffage grande

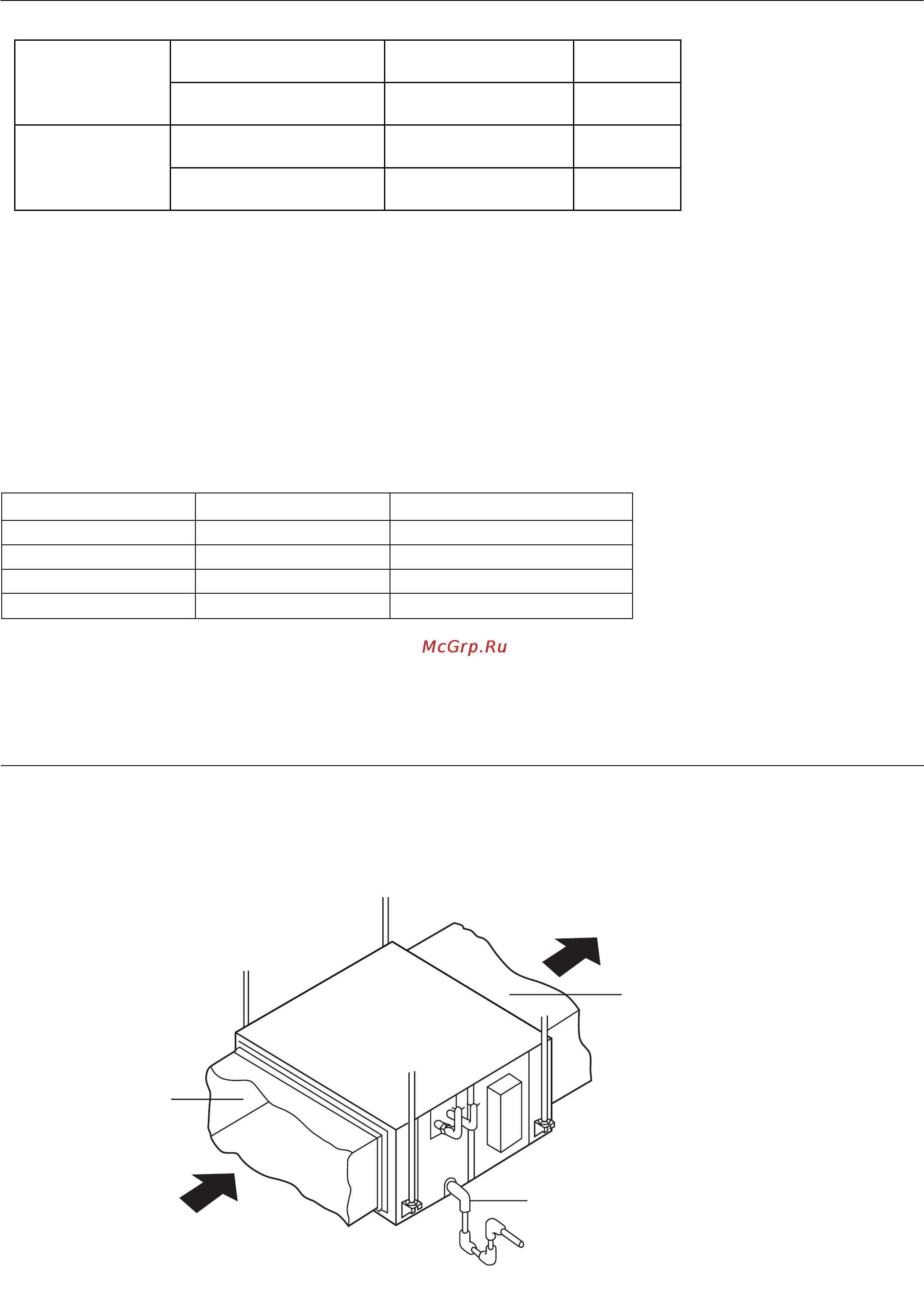

Dénomination des composants
Unité intérieure
Sortie d’air
Entrée d’air
Conduit
Conduit
Tuyau évacuation
