Haier AD48HS1ERA+1U48IS1EAB [103/134] Installation des conduits sortie d air
![Haier AD48HS1ERA+1U48IS1EAB [103/134] Installation des conduits sortie d air](/views2/1049729/page103/bg67.png)
Consulter le SAV pour le choix et l'installation des conduits d'entrée et de sortie d'air.
Calculer le tirage de l'air et la pression statique extérieure puis choisir la longueur et la forme des conduits de sortie de l'air.
• Limiter la différence de longueur entre les raccords sortie air à
moins de 2:1.
• Réduire le plus possible la longueur du conduit.
• Réduire le plus possible le nombre de coudes.
(le cintrage devrait être le plus large possible).
• Utiliser un matériau calorifuge pour raccorder et sceller l'unité intérieure à la bride sortie air.
• Installer les conduits avant que le plafond ne soit terminé.
Comment calculer les dimensions du conduit air carré
Si la valeur unitaire de la résistance du conduit due au
frottement est de 1Pa/m, calculer la dimension du conduit selon
le tableau suivant, en tenant fixe la dimension d'un des côtés à
250 mm.
Comment calculer la résistance du conduit
Dimensions conduits d'air carrés
Tronçon linéaire Calculer 1Pa/m
Tronçon avec coudes Chaque coude correspond à 3-4m de conduit linéaire.
Sortie d’air Calculer 25Pa
Boîte pression statique Calculer 50Pa chaque
Grille reprise d'air (avec filtre à air) Calculer 40Pa chaque
Volume air
m
3
/h (m
3
/min)
100
200
300
400
500
600 (10)
800
1000
1200 (20)
1400
1600
Dimensions conduit carré
(mm x mm)
250 x 60
250 x 90
250 x 120
250 x 140
250 x 170
250 x 190
250 x 230
250 x 270
250 x 310
250 x 350
250 x 390
Volume air
m
3
/h (m
3
/min)
1800 (30)
2000
2400
3000 (50)
3500
4000
4500
5000
5500
6000 (100)
Dimensions conduit carré
(mm x mm)
250 x 430
250 x 470
250 x 560
250 x 650
250 x 740
250 x 830
250 x 920
250 x 1000
250 x 1090
250 x 1180

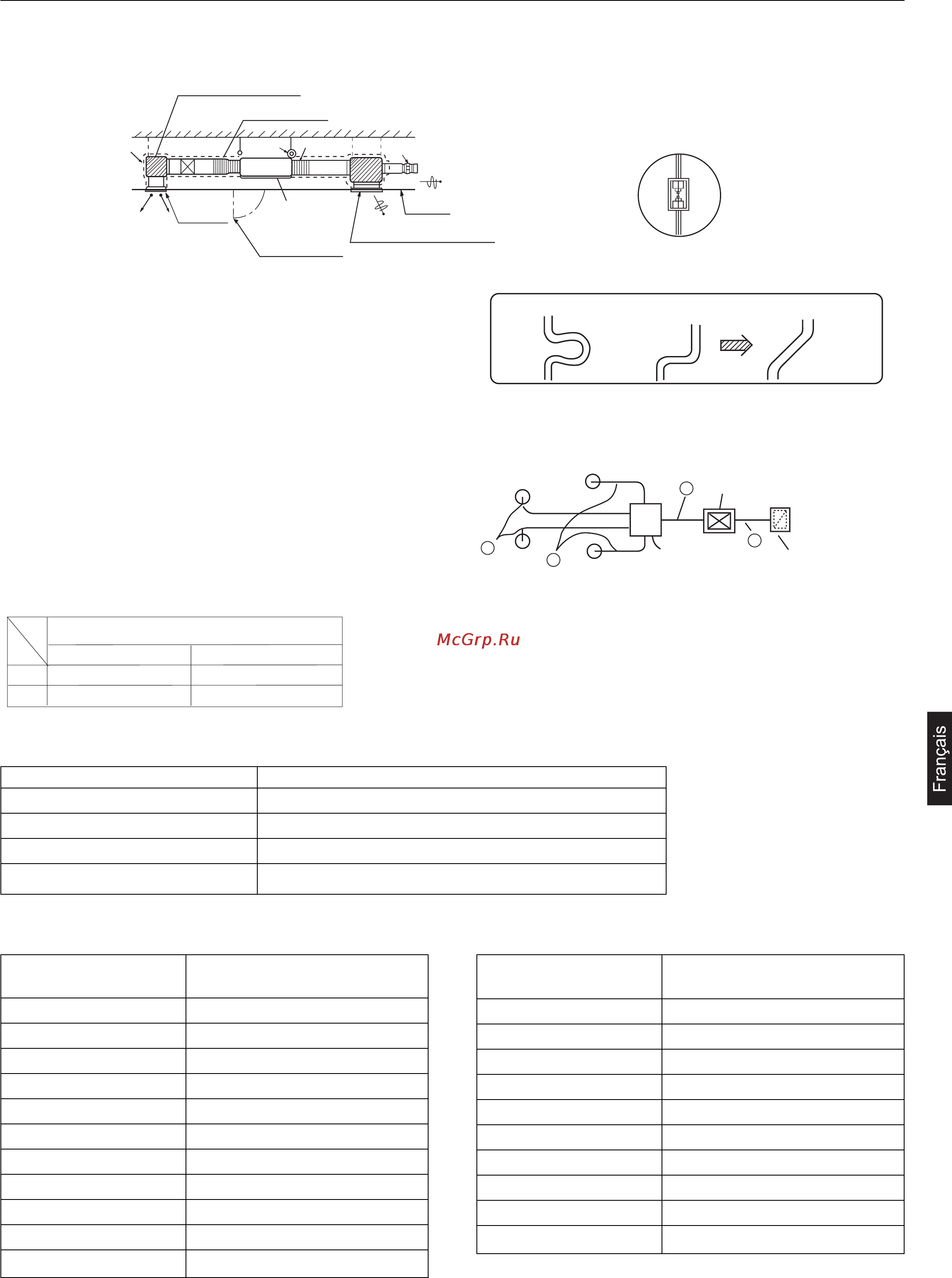

Installation des conduits sortie d'air
A
Isolation
thermique
Cavité silencieux
Joint
Régulateur volume air
Sortie
d’air
Agrandissement du
crochet anti-vibrations
Espace pour
l'entretien
Unité principale
Plafond
Grille reprise d'air avec filtre à air
Boîte pression
statique
Climatiseur
Muni de filtre à air
(non fourni)
B
A
A
A
CorrectErroné Erroné
Volume air
Dimensions conduit
21
600m
3
/h(10m
3
/min)
2400m
3
/h(40m
3
/min) 250x560(mmxmm)
250x190(mmxmm)
AD48HS1ERA AD60HS1ERA
A
