Límites de funcionamiento
Gama útil de las temperaturas ambiente:
BS: Temperatura con
Bulbo Seco
BH: Temperatura con
Bulbo Húmedo
• Si el cable de alimentación está dañado, deberá ser sustituido por personal del servicio de asistencia o en cualquier caso por perso-
nal cualificado.
• Si el fusible de la tarjeta electrónica salta, sustituirlo por uno del tipo T.3.15A/250VAC.
• El método de cableado debe estar en línea con el estándar local..
• Se entrega sin los cables de alimentación y de conexión.
• Instale un disyuntor; la distancia entre los dos contactos debe ser de cómo mínimo 3 mm.
• La altura mínima de instalación de la unidad interior es de 2,5 metros.
• Todos los cables deben tener el certificado de autenticidad Europea.
• Se entrega sin los cables de alimentación y de conexión.
• Si durante la instalación se rompe un cable, asegúrese de que el cable de toma de tierra no sea interrumpido.
Temperatura interna
Temperatura externa
Temperatura interna
Temperatura externa
Refrigeración
Calefacción
máx. BS/BH
mín. BS/BH
máx. BS/BH
mín. BS/BH
máx. BS
mín. BS
máx. BS/BH
mín. BS
32/23°C
18/14°C
46/26°C
10/6°C
27°C
15°C
24/18°C
-15°C
• Para obtener las mejores prestaciones se aconseja programar la velocidad del ventilador en función de los valores que figuran en la tabla:
Especificaciones del cable de conexión:
H05RN-F 4G 0.75mm
2
Temperatura ambiente Modo operativo
Velocidad del ventilador
aconsejada
> 40°C Refrigeración baja
< 20°C Refrigeración alta
< -5°C Calefacción baja
> 18°C Calefacción alta

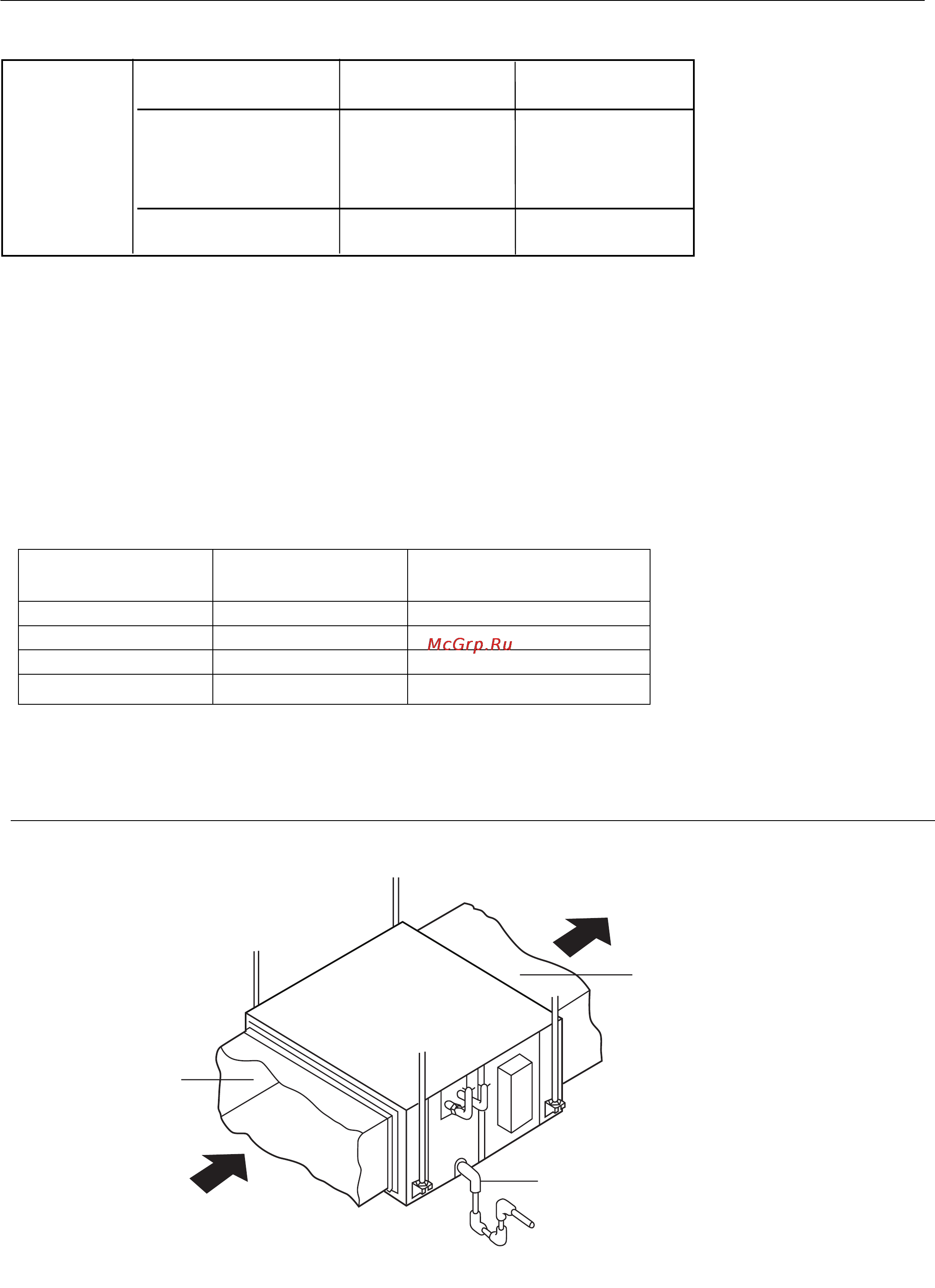

Denominación de los componentes
Unidad interior
Salida aire
Entrada aire
Conducto
Conducto
Tubo de desagüe
del agua de condensación
