Funzionamento
Uso della funzione ON/OFF
Premere il tasto ON/OFF per accendere direttamente il
comando
Sul display è visualizzata l’ultima modalità operativa (timer
e oscillazione potrebbero non essere visualizzati).

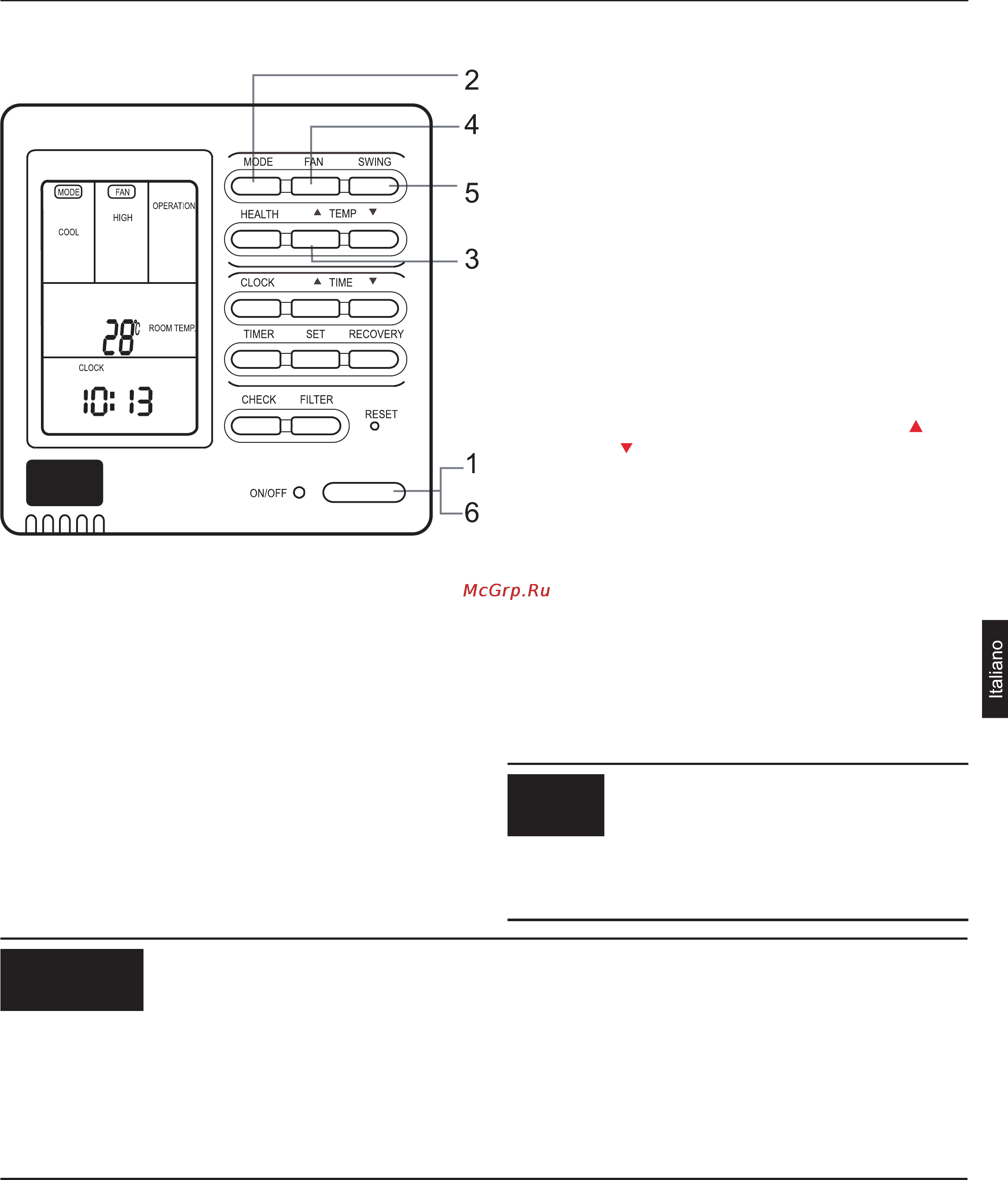

1. Premere il tasto "ON/OFF".
Il condizionatore avvia il funzionamento ed il LED del tele-
comando è acceso.
2. Scegliere la modalità operativa.
Premere il tasto "Mode" per passare tra
"AUTO" — "FAN ONLY" (Solo ventilatore) — "COOL" (Raf-
freddamento) — "DRY" (Deumidicatore) — "HEAT" (Ri-
scaldamento).
3. Premere il tasto "TEMP" (Temperatura).
Cambiare la temperatura impostata: pigiare TEMP
oppure TEMP ogni volta che si preme il tasto TEMP la
temperatura aumenta o diminuisce di 1 °C
4. Premere il tasto "FAN" (Ventilatore).
Funzione FAN ONLY (Solo ventilatore):
Premere il tasto "FAN" (Ventilatore) per cambiare in se-
quenza la velocità tra
"HIGH" (Alta) - "MED" (Media) - "LOW" (Bassa) - "HIGH"
(Alta)
5. Premere il tasto "SWING" (Oscillazione) del comando
per fare oscillare i deettori.
6. Premere l’interruttore "ON/OFF" per spegnere.
Il LED del comando si spegne.
• Evitare di premere con frequenza il tasto "ON/OFF"." ".il " ".
None esercitare pressioni sul comando o sui tasti usando oggetti affilati.
• La temperatura si basa sui valori impostati. La temperatura del flusso d’aria potrebbe non raggiungere il valore impostato
a causa dell’unità esterna e del sistema di protezione.
Quando si accende il comando, il display visualizza tutte le icone e diciture per due secondi, l’orologio visualizza per
30 secondi le cifre "8888"-"888"-"88"-"8" lampeggianti. Durante questo intervallo tutti i tasti sono inattivi.
Osservazioni
Diversi secondi dopo l'accensione del comando, l’impo-
stazione dell’unità cambierà.
Osservazioni
