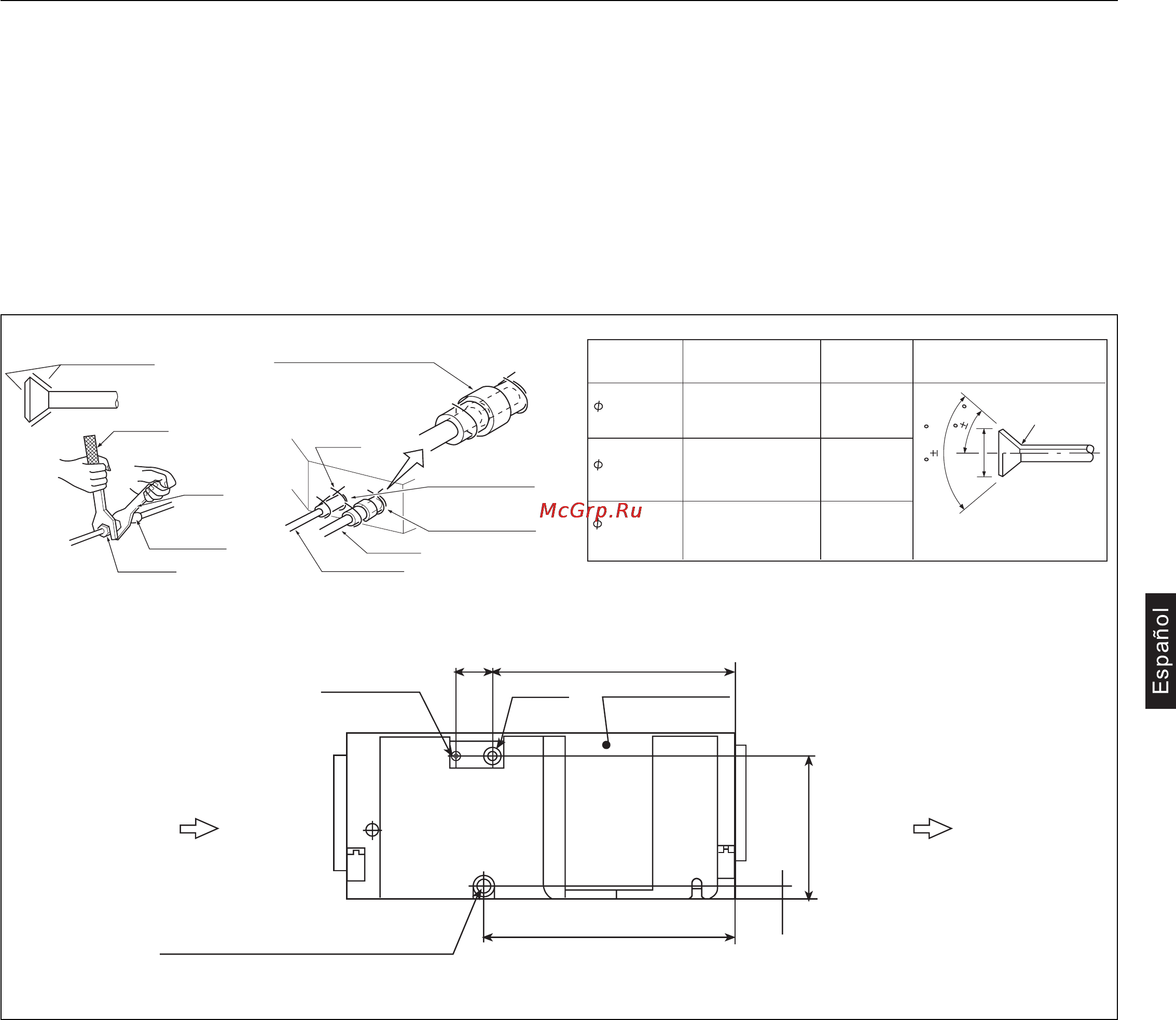

Haier AD48HS1ERA+1U48IS1EAB [53/134] Tuberías refrigerante
![Haier AD48HS1ERA+1U48LS1EAB [53/134] Tuberías refrigerante](/views2/1049729/page53/bg35.png)
•
La unidad exterior está cargada con gas refrigerante de la casa productora.
•
Remítase a la Fig. 1 para la conectar o retirar las tuberías de la unidad. Use a la vez una llave y una llave de torsión.
•
Aplique aceite refrigerante sobre la conexión en la brida, tanto por dentro como por fuera.
•
Mantenga los tubos alineados, después atornille la tuerca manualmente con 3-4 vueltas.
•
Apriete la brida con la llave (para el momento de torsión, remítase a la Tabla 1). Si se aprieta demasiado, las tuercas se pueden
dañar y por lo tanto ocasionar pérdidas de gas.
•
Verifique que no haya escapes de gas en las zonas conectadas con brida. Después, aislar térmicamente tanto los tubos del gas
como los del líquido como se indica en la Fig. 2. Sin aislamiento térmico se puede formar agua de condensación.
•
Recubra las juntas de los tubos y la hoja aislante con una banda.
Tuberías refrigerante
Banda (para recubrir la junta)
R0.4 ~ 0.8
A
90
0.5
45
2
Aplique aceite refrigerante
Fig 1 Fig 2
Llave de torsión
Llave
Junta del tubo
Brida
Pasador
Tubo gas
Tubo liquido
Hoja aislante
Hoja aislante
Diámetro
tuberías
Momento de
torsión
A(mm)
Medidas brida
9.52mm
3270~3990N
.
cm
(333~407kgf
.
cm)
9720~11860N
.
cm
12.0~12.4
6180~7540N
.
cm
(630~770kgf
.
cm)
15.88mm
18.6~19.0
19.05mm
(990~1210kgf
.
cm)
22.9~23.3
Lado líquido
Lado gas
Caja eléctrica
Lado superior
Entrada aire
Salida aire
Lado inferior
Punto de conexión del tubo de
desagüe del agua de condensación
(tubo de PVC VP-25)
310
30
530
80 510
