Haier AD48HS1ERA+1U48IS1EAB [75/134] Installazione dell unità interna
![Haier AD48HS1ERA+1U48IS1EAB [75/134] Installazione dell unità interna](/views2/1049729/page75/bg4b.png)

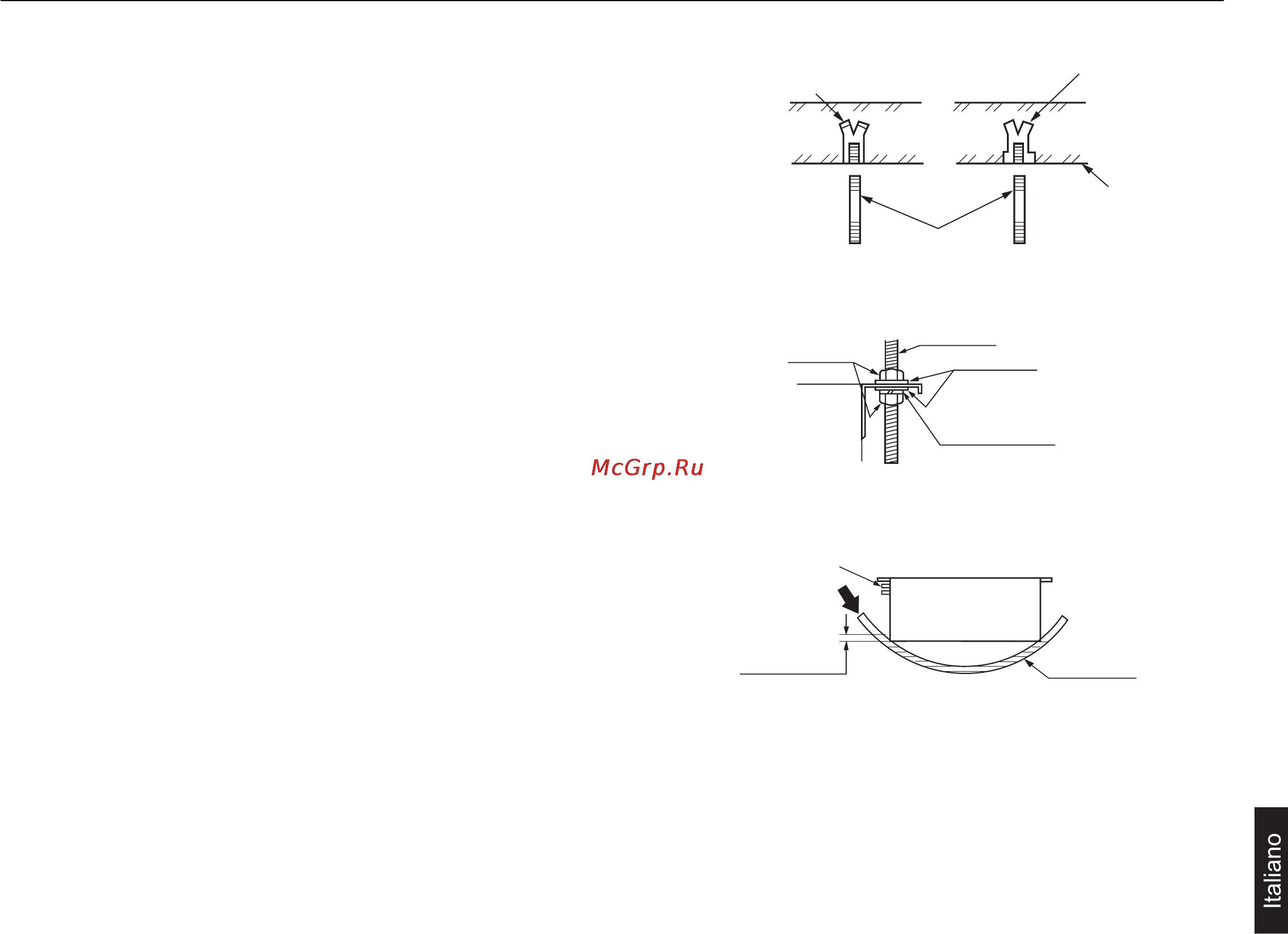

3. Fissare i bulloni di ancoraggio
Durante l'installazione dell'apparecchio, fare attenzione alla direzione
delle tubazioni.
4. Installare l'unità interna
Fissare l'unità interna ai bulloni di ancoraggio. Se necessario, è
possibile fissare direttamente l'unità a una trave, ecc., utilizzando
delle viti, senza bisogno di bulloni di ancoraggio.
5. Posizionare l'unità a livello
a) Utilizzare una livella o procedere secondo il metodo seguente: il
rapporto tra il lato inferiore dell’unità e il livello dell’acqua nel tubo
scarico condensa deve essere pari al valore indicato in figura.
b) Se l’apparecchio non è installato perfettamente a livello, è possibile
che l’interruttore a galleggiante funzioni male o non funzioni affatto.
Fissaggio interno
Cemento
Bulloni di
ancoraggio M10
Inserire
Bullone di ancoraggio
Dado M10
Unità interna
Rondella M10
Rondella a vite M10
19
Tubo in PVC
Lato tubazioni
Versare acqua
Livello acqua
0~5 mm
(0~0.2")
Inclinare leggermente l'unità dal lato tubazioni
Installazione dell'unità interna
