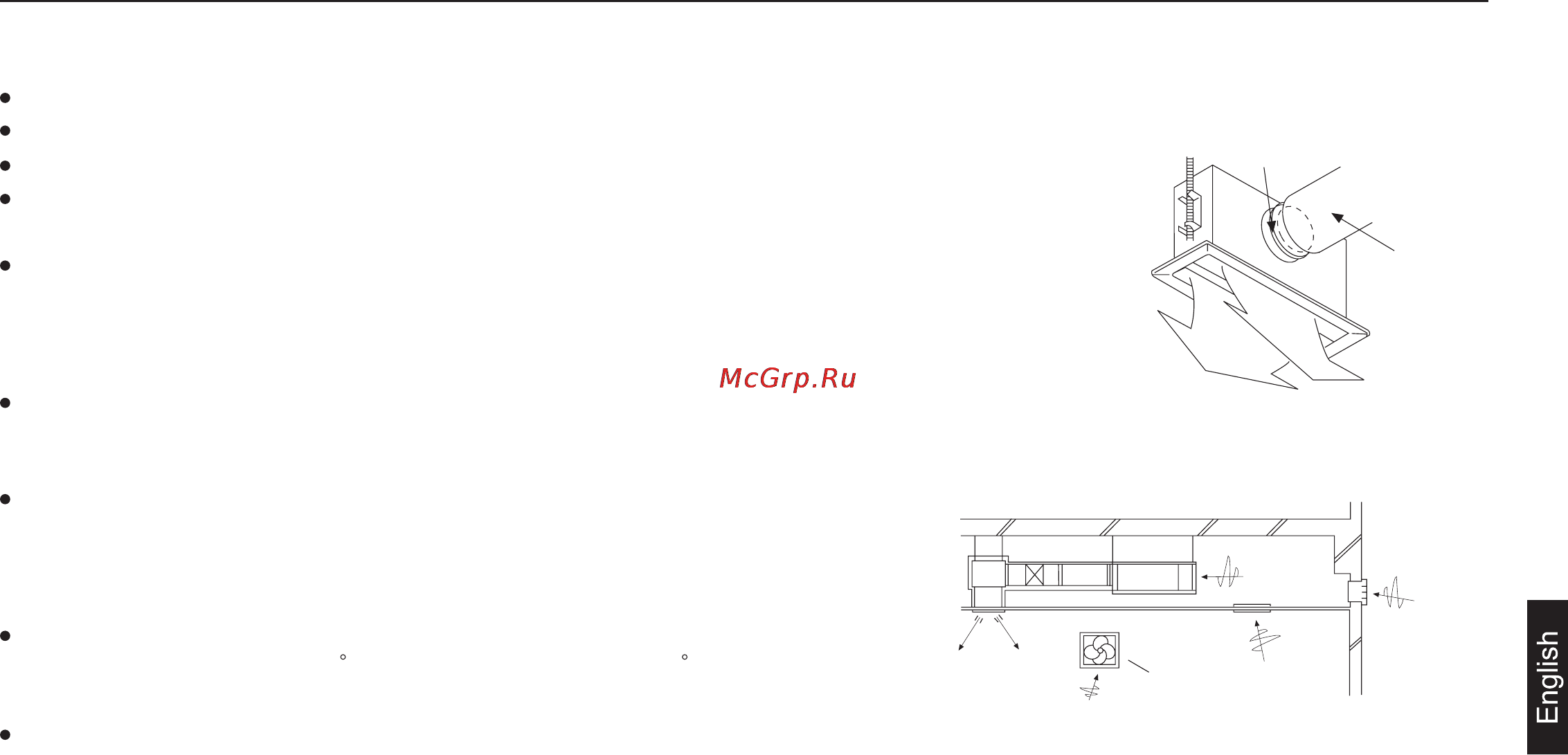

The attentive matters in installation of air suction and discharging duct
Recommend to use anti-frost and sound-absorbing duct. (locally bought)
The duct installation work should be finished before the fitment of ceiling.
The duct must be heat insulated.
The specific air-discharging outlet should be installed at the place where the
airflow can be reasonably distributed.
The surface should leave a checking meatus for checking and maintenance.
The examples of improper installation
Do not use air inlet duct and take the ceiling inner side as duct instead.
The result is because of the irregular outer air mass, strong wind and
sunshine, the humidity is increased.
There may be water drop on the outside of duct. For cement and other
new constructions, even if not taking ceiling inner side as duct, the
humidity will also be so high. At this time, use glass fiber to perform
heat preservation to the whole. (use iron net to bind the glass fiber)
Maybe exceeding the unit operation limit (for example: when indoor
dry bulb temperature is 35 C, wet bulb temperature 24 C), it may lead
to overload of compressor.
Affected by the capacity of air discharging fan, the strong wind in the
outer duct and wind direction, when unit air sending volume exceeds
the limit, the discharged water of heat exchanger will overflow, leading
to water leakage.
Air
Air
Duct
Special air discharging outlet
Use screw bolt to fix
Air discharging fan
Improper example
Air Duct
25
Installation Procedure
