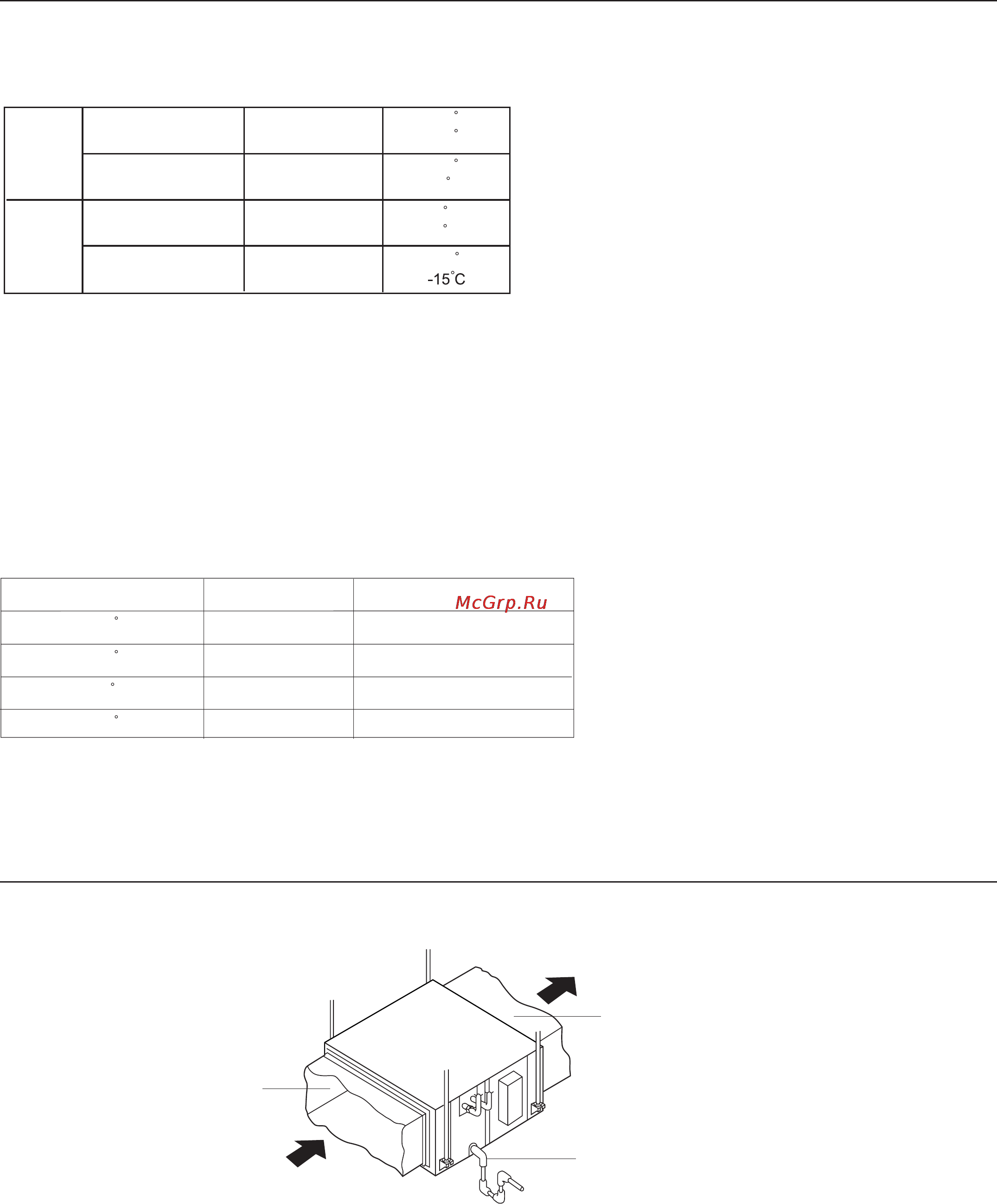

Indoor Unit
Air outlet
Air inlet
Duct
Duct
Drain pipe
1. Applicable ambient temperature range:
The machine is adaptive in following situation
2. If the supply cord is damaged, it must be replaced by the manufacturer or its service agent or a similar qualified person.
3. If the fuse on PC board is broken, please change it with the type of T 3.15A /250VAC.
4. The wiring method should be in line with the local wiring standard.
5. The power cable and connecting cable are self-provided.
The connecting cable should be H05RN-F 4G 0.75mm
2
.
All the cables shall have got the European authentication certificate. During installation, when the connecting cables
break off, it must be assured that the grouding wire is the last one to be broken off.
6. The breaker of the air conditioner should be all-pole switch, and the distance between its two contacts should be no
less than 3mm.
7. The indoor unit installation height is at least 2.5m.
8. In order to obtain the Unit's best performances, the fan speed is recommended according to the following conditions.
6
Safety Precautions
outdoor ambient temp.
operation mode
recommended fan speed
> 40 C
< 20 C
< -5 C
> 18 C
cooling
cooling
heating
heating
low
high
low
high
Parts and Functions
Cooling
Heating
Indoor temperature
Outdoor temperature
Indoor temperature
Outdoor temperature
max. DB/WB
min. DB/WB
max. DB/WB
min. DB/WB
max. DB/WB
min. DB/WB
max. DB/WB
min. DB/WB
32/23 C
18/14 C
46/26 C
10/6 C
27 C
15 C
