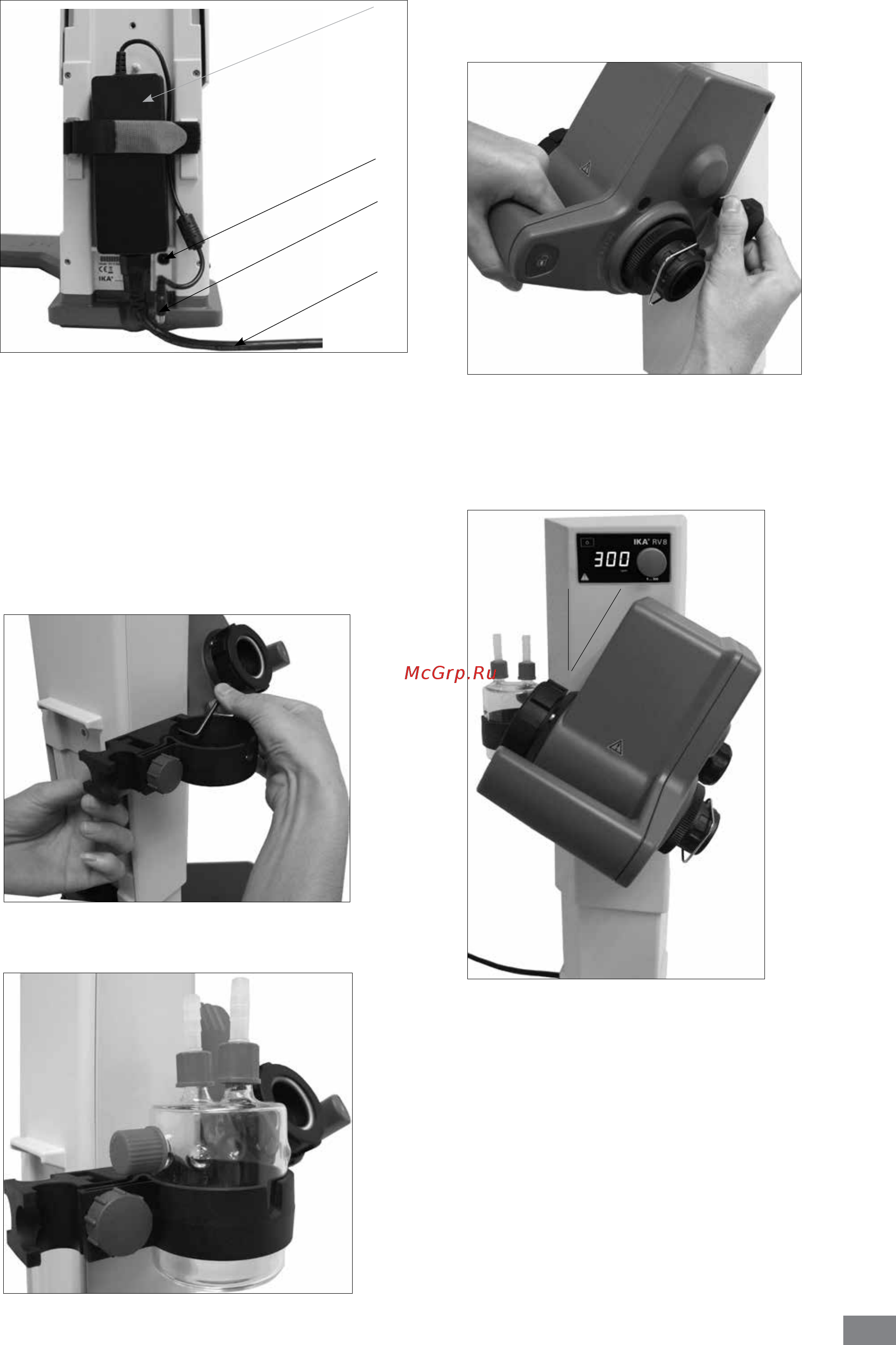

5.) Einsetzen der Flasche mit Schlauchanschlüsse. (Fig. 11)

6.) Verstellung des Winkels Drehkopf. (Fig. 12)

•

Lösen Sie die Klemmvorrichtung zur Winkeleinstellung des

Rotationsantriebes auf der rechten Liftseite durch Drehen des

Einstellknopfes gegen den Uhrzeigersinn.

7.) Stellen Sie den Antrieb auf einen Winkel von ca. 30°.

(Fig. 13)

•

Sichern Sie anschließend den Rotationsantrieb gegen Verdrehung

durch Anziehen des Einstellknopfes im Uhrzeigersinn.

Fig.11

Fig.12

30°

Fig.13

3.) Befestigen des Schaltnetzteiles. (Fig. 9)

•

Befestigen Sie das Schaltnetzteil (K) auf der Geräterückseite.

Fixieren Sie es mit dem Klettverschluss, indem Sie beide Laschen

über dem Netzteil zusammenziehen. Das Klettband darf nicht

unter dem Schaltnetzteil liegen.

•

Verbinden Sie den Niederspannungsstecker (M) mit der

Anschlußbuchse (N). (Fig. 9)

• Stecken Sie das Netzkabel (L) in das Schaltnetzteil und verbinden

Sie es mit der Spannungsquelle.

• Beachten Sie die gültige Netzspannung.

4.) Befestigen der Kondensatflaschenhalterung. (Fig.10)

Fig.10

Fig. 9
