10
Названия элементов и их назначение

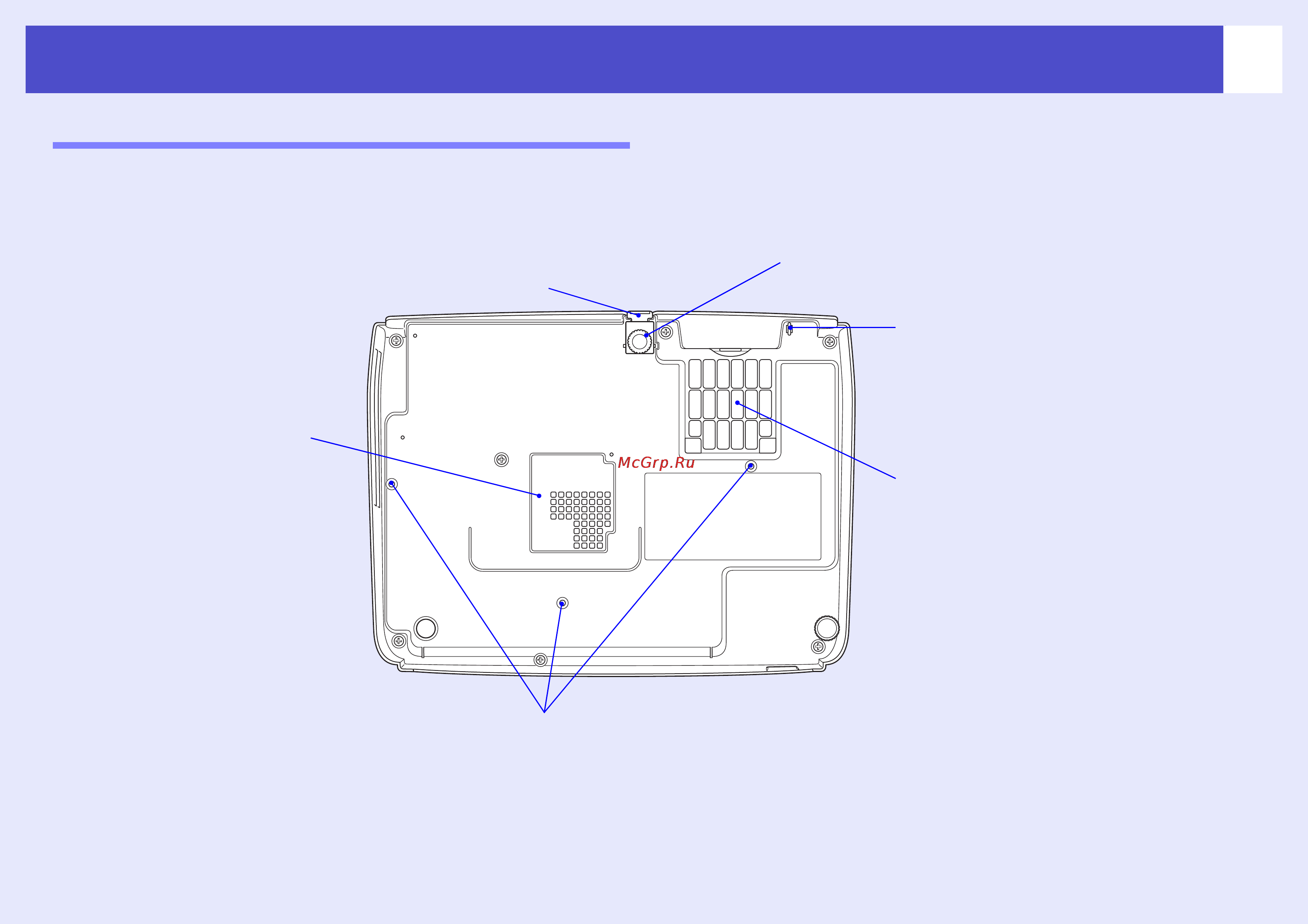

Вид снизу
• Воздушный фильтр
(отверстие для забора
воздуха) s стр. 61, 67
Предотвращает попадание пыли и других
инородных частиц в проектор при заборе
воздуха. Фильтр следует периодически
чистить и при необходимости заменять.
• Точки крепления кронштейна (3 точки) s стр. 60, 71
Служат для крепления кронштейна при монтаже проектора на потолке.
• Передняя регулируемая ножка
• Крепление для шнурка
крышки объектива
Снимите его, если будете подвешивать
проектор к потолку.
• Рычаг
регулировки
• Отверстие
для забора воздуха
s стр. 61
Периодически очищайте
отверстия для забора воздуха.
