Названия элементов и их назначение
Пульт ДУ

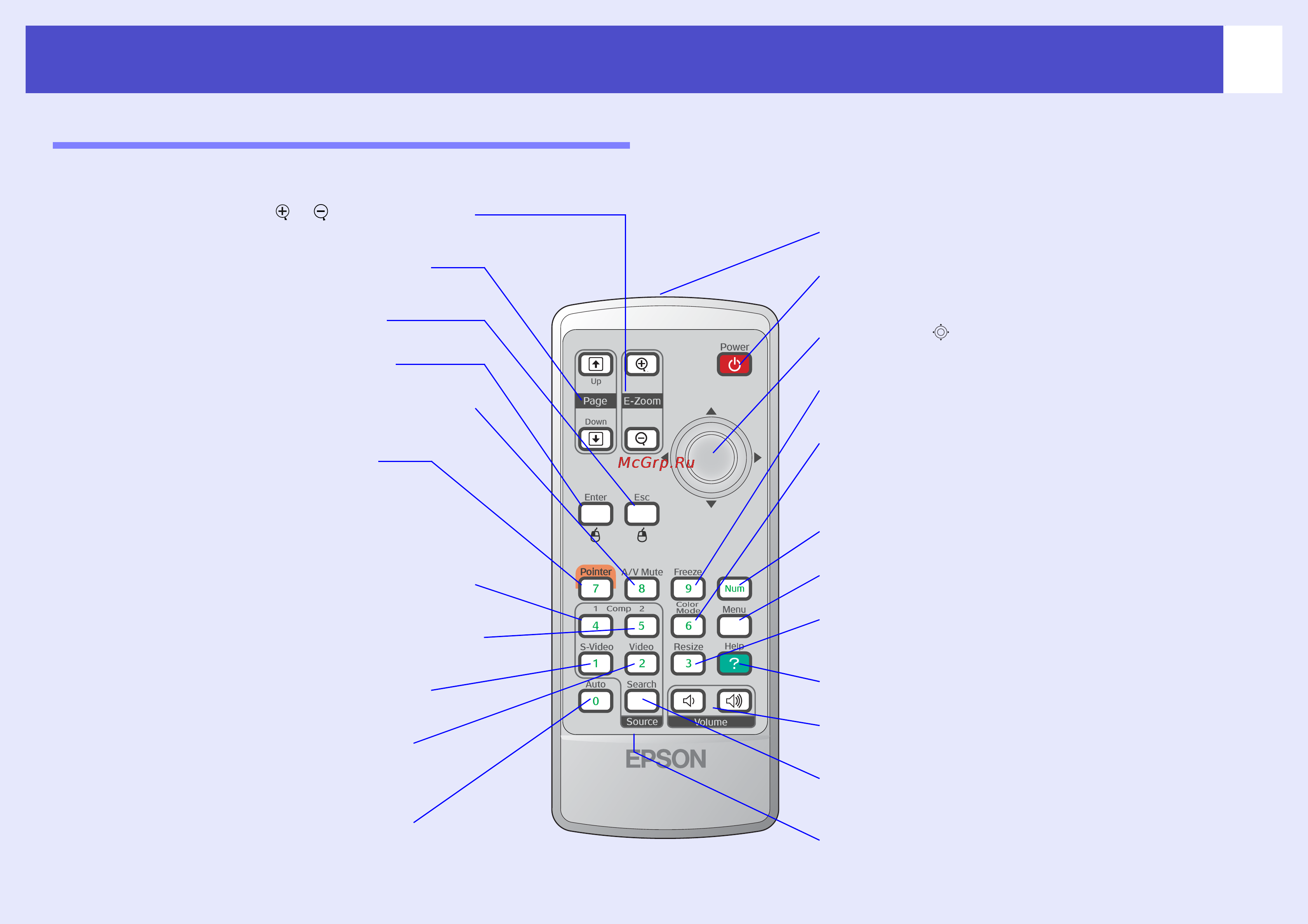

Ниже описаны функции, приведённые на иллюстрации пульта ДУ EMP82/62.
• Кнопка [Video] (Прием сигнала
с разъема для подключения
видеооборудования) s стр. 18
• Кнопка [S<Video] (Прием сигнала
с разъема S<Video) s стр. 18
• Цифровая клавиатура s стр. 26
• Область излучения сигнала пульта ДУ
• Кнопка [Pointer] (Указатель)
s стр. 21
• Кнопки [Page down] (Пролистать
назад) и [Page up] (Пролистать
вперед) s стр. 24
• Кнопка [Esc] s стр. 24, 32
• Кнопка [Enter] s стр. 24, 32
• Кнопка [Auto] (Автоматическая
настройка) s стр. 13
• Кнопка [Menu] (Меню) s стр. 32
• Кнопка [Power] (Питание)
• Кнопки [Num] (Цифровая клавиатура)
s стр. 26
• Кнопки [ ] s стр. 24, 32
• Кнопка [Freeze] (Пауза) s стр. 20
• Кнопки [E<Zoom] ( ) ( ) s стр. 22
• Кнопка [Computer1] (только у модели
EMP<82/62) s стр. 18
• Кнопка [Resize] (Изменение размера)
s стр. 21
• Кнопка [A/V Mute] (Отключение звука/
изображения) s стр. 20
• Кнопка [Search] (Поиск)
s стр. 18
• Кнопка [Help] (Справка) s стр. 45
• Кнопки [Volume] (Громкость)
s стр. 17
• Кнопка [Color Mode] (Режим цвета) s
стр. 15
• Кнопка [Computer2] (только у моделей
EMP<82/62) s стр. 18
• Кнопка [Computer] (только у модели
EMP<X3) s стр. 18
