35
Список функций
Меню Signal (Сигнал)
Пункты, которые можно настроить, зависят от входного источника, который проецируется в данный момент. Настройки сохраняются отдельно
для каждого источника.
Подменю Функция
Auto Setup
(Авто/
настройка)
Указывает, нужно ли включать функцию автоматической оптимизации изображений при смене источника изображения.
Принимает значения "On" (Вкл.) или "Off" (Выкл.). s стр. 13
Tracking
(Трекингg)
Корректирует компьютерное изображение, если на нем появляются вертикальные полосы. s стр. 13
Sync.
(Синхрони/
зация)g
Корректирует компьютерное изображение, если на нем появляется мерцание, размытость и помехи. s стр. 14
Position
(Положение)
Перемещает изображение по горизонтали и по вертикали.
Progressive
(Прогрес/
сивная
развертка)
(Коррекция возможна только в случаях, когда на вход подается композитный видеосигнал или сигнал S/Video.)
Выкл.: IP/преобразование выполняется для каждого поля окна. Это лучший вариант для просмотра движущихся изображений.
Вкл.: чересстрочные сигналы (i) преобразуются в прогрессивные сигналы (p).
Это значение лучше подходит для просмотра неподвижных изображений.
Computer/RGB video Component video Composite video/ S?Video

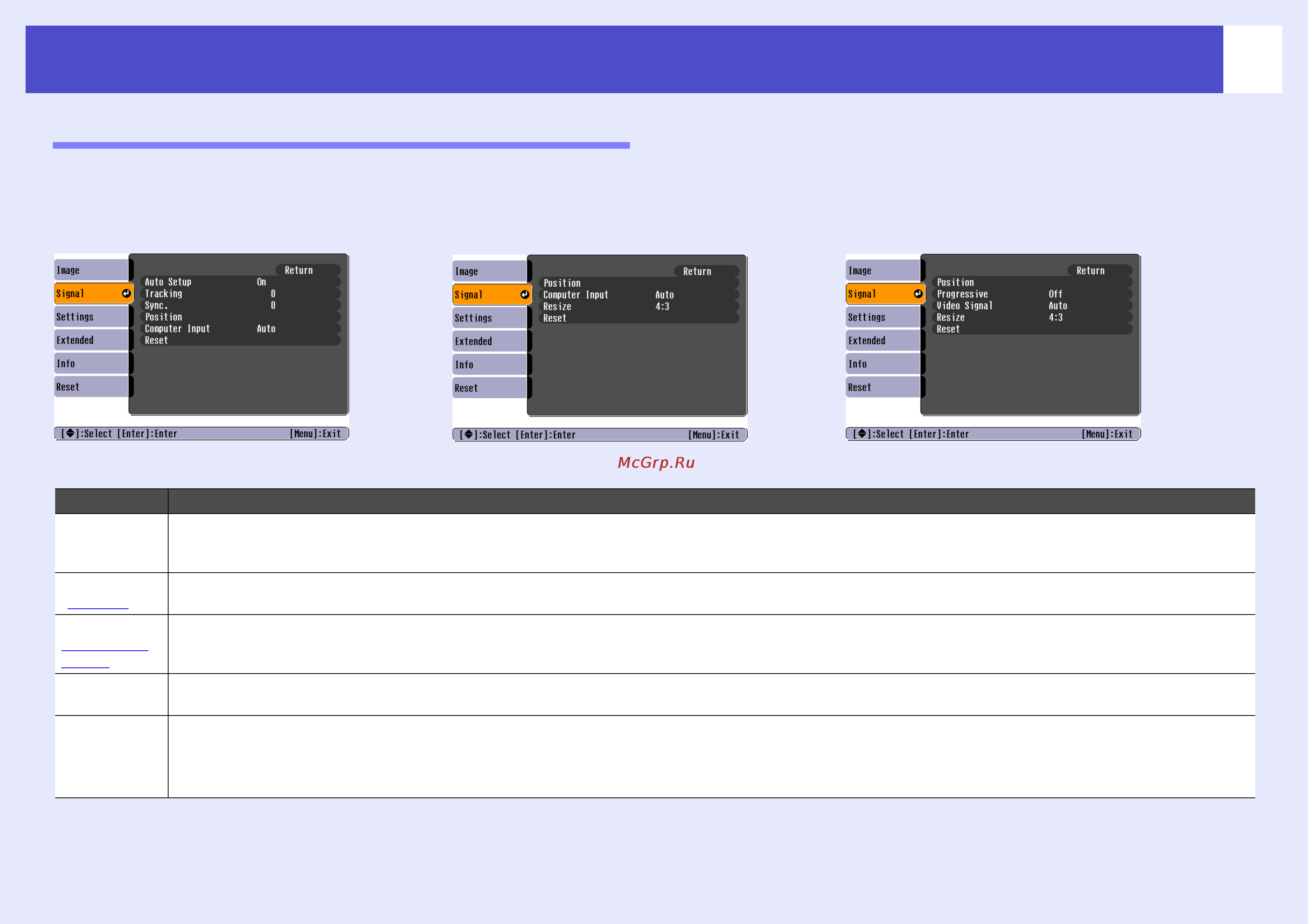

Снимок экрана с изображением,
проецируемым EMPS3
Снимок экрана с изображением,
проецируемым EMPS3
