6

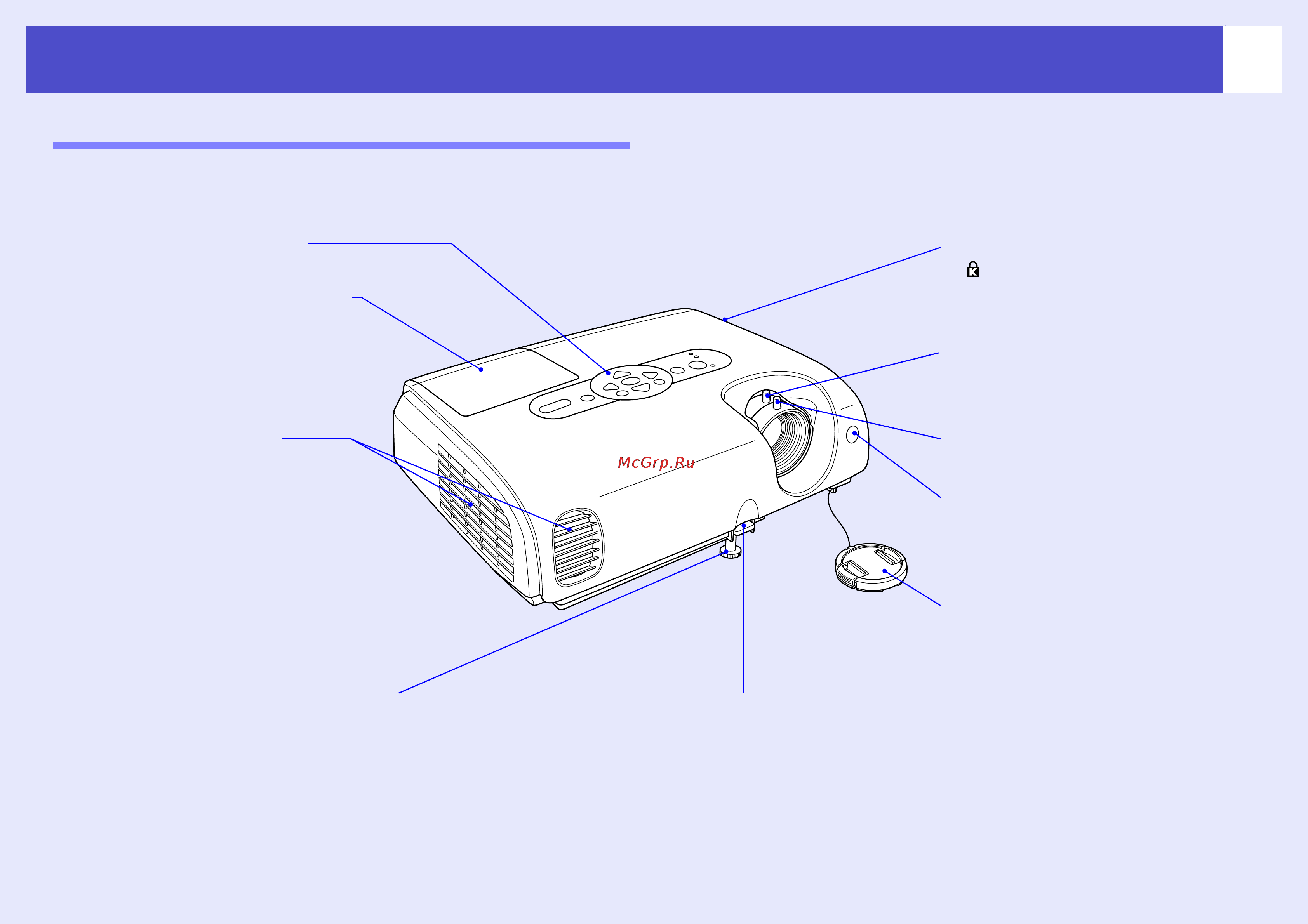

Названия элементов и их назначение
Вид спереди и сверху
•
Панель управления
s стр. 7
• Область приема сигнала
от пульта ДУ
Принимает сигналы с пульта ДУ.
• Передняя регулируемая
ножка
Увеличивайте и уменьшайте высоту
ножки для корректировки угла
проекции, например, когда проектор
размещен на полке.
• Крышка объектива
Надевайте крышку на объектив, когда
проектор не используется, чтобы не
загрязнить и не повредить объектив.
• Фокусировочное кольцо
Регулирует фокус изображения.
• Рычаг регулировки высоты
ножки
Потяните рычаг регулировки высоты
ножки, чтобы увеличить или
уменьшить высоту передней ножки.
• Воздуховыпускное
отверстие
c Внимание!
Не касайтесь защитной решетки
вентиляционного отверстия во время
работы или сразу после отключения
проектора: она может быть горячей.
• Крышка лампы s стр. 63
Откройте эту крышку для замены
лампы в проекторе.
• Замок безопасности
() s стр. 73
• Кольцо регулировки
размера
Регулирует размер изображения.
