13

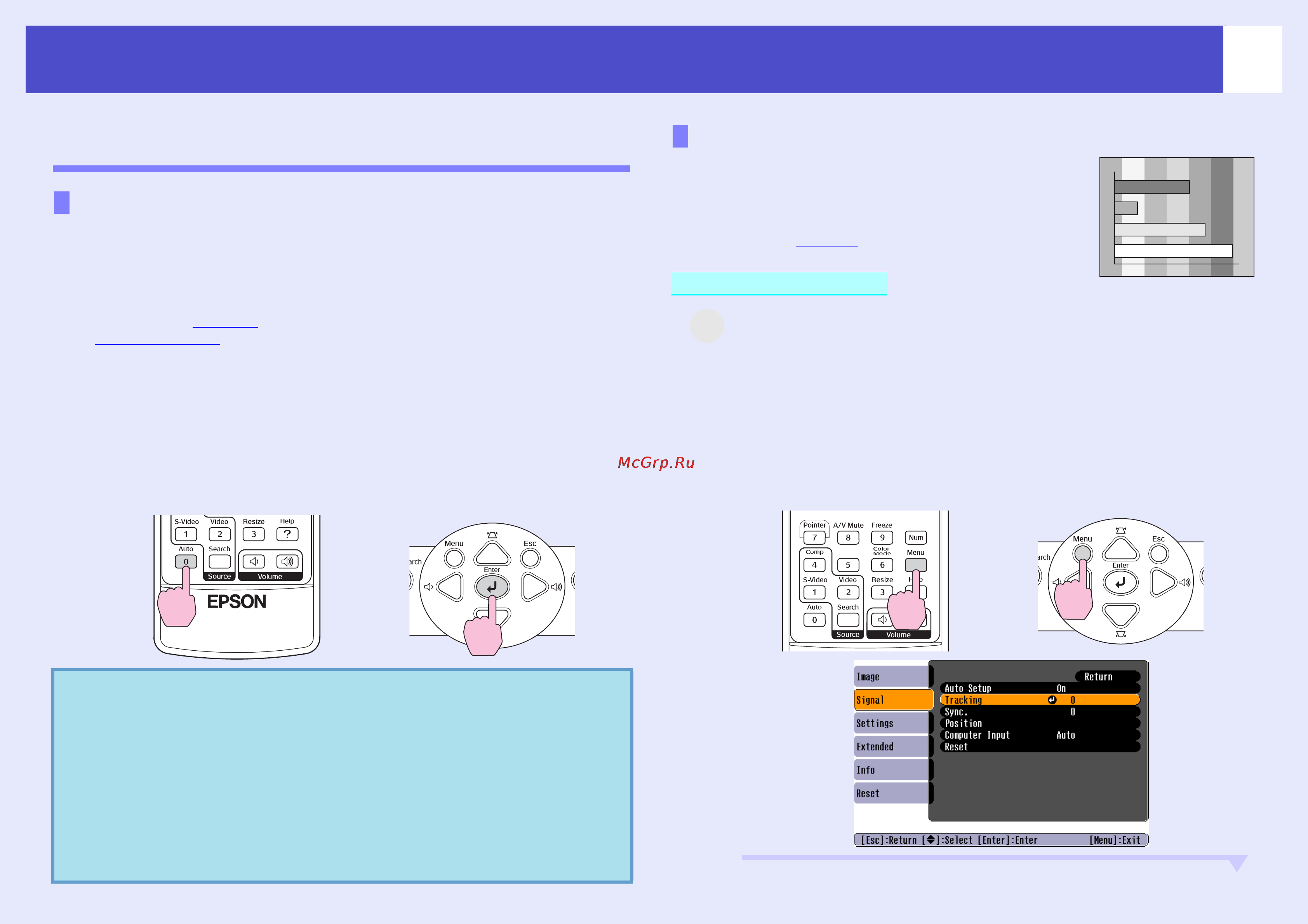

Коррекция качества изображения
Коррекция компьютерных изображений
и видеоизображений RGB
При автоматической настройке распознаются аналоговые сигналы
RGB, поступающие от подключенного компьютера, и эти сигналы
автоматически корректируются для получения оптимальных
изображений.
Автонастройка подразумевает регулировку следующих параметров:
Tracking (
Трекинг
g
), Position (Положение) и
Sync.
(Синхронизация
g
).
Если для параметра "Auto Setup" (Автонастройка) в меню "Signal"
(Сигнал) выбрано значение "Off " (Выкл.), автоматическая настройка
не выполняется. В этом случае, если проецируются компьютерные
изображения или видеоизображения RGB, для регулировки нажмите
на кнопку [Auto] (Авто) на пульте ДУ или на кнопку [Enter] на панели
управления проектора.
Если на проецируемых компьютерных
изображениях или видеоизображениях RGB
появляются вертикальные полосы и помехи
не исправляются автоматически, отре/
гулируйте трекинг
g
вручную, как описано
ниже.
Выберите последовательно пункты
"Signal" (Сигнал) и "Tracking" (Трекинг)
меню конфигурации.
Подробнее описание см. в разделе
"Использование меню
конфигурации
". s стр. 32
Функциональные кнопки и соответствующие операции
указаны внизу экрана.
Автоматическая настройка
•Если нажать на кнопку [Auto] (Автоматическая
настройка) на пульте ДУ или на кнопку [Enter]
на панели управления проектора во время работы
функции EZoom или Freeze (Пауза), активная функция
будет отменена и начнется выполнение корректи
ровки.
•Некоторые сигналы, в зависимости от типа ком
пьютера и RGB видеосигнала, могут корректиро
ваться неверно. В этом случае настройте трекинг
и синхронизацию вручную в меню конфигурации.
s
стр. 14
При помощи пульта
дистанционного управления
При помощи панели
управления
Коррекция трекинга
Порядок действий
1
При помощи пульта
дистанционного управления
При помощи панели
управления
Q Совет:
