21
Функции улучшенного проецирования

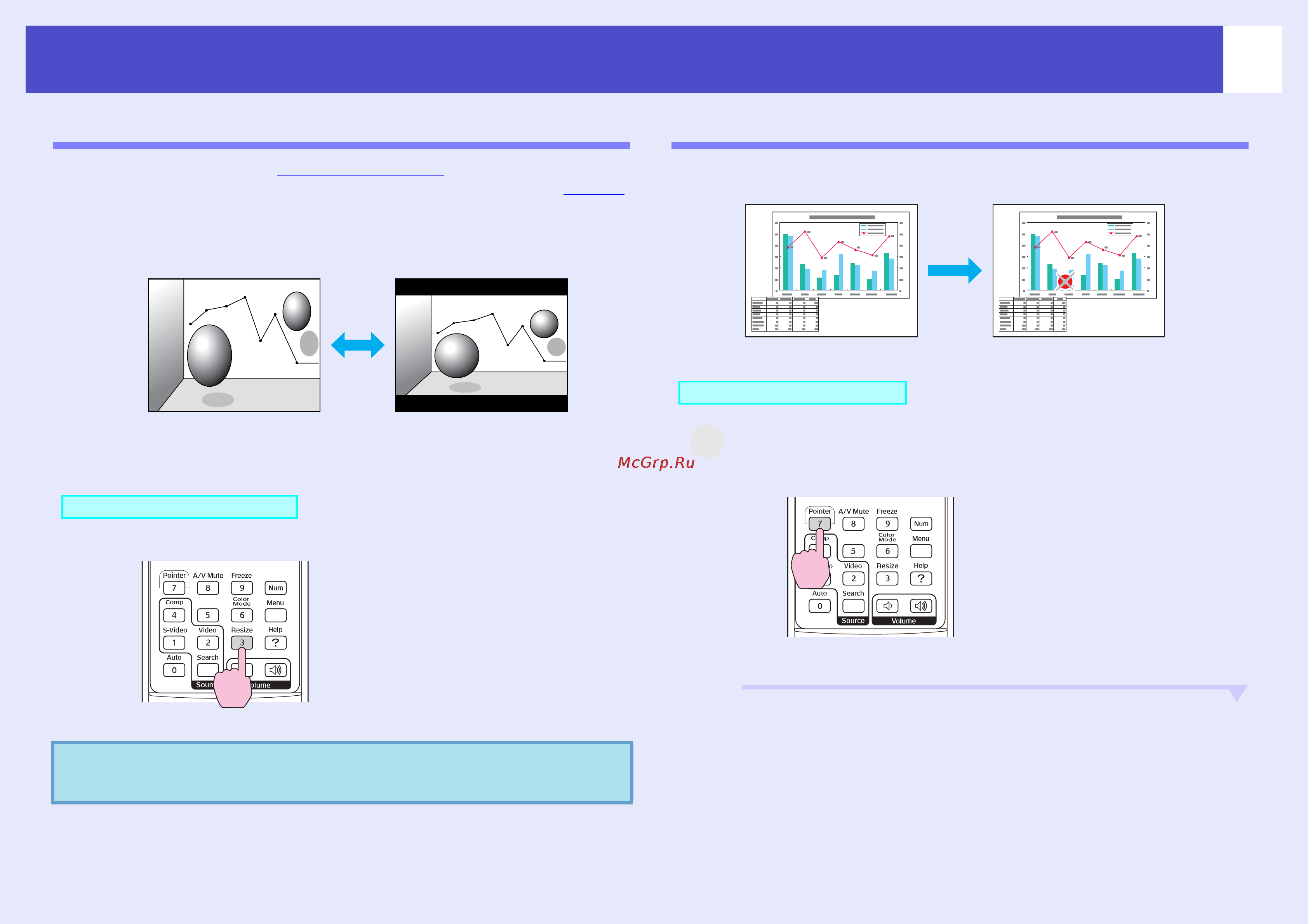

Изменение соотношения сторон (Resizing)
Эта функция изменяет соотношение сторонg изображения с 4:3 на
16:9 при проецировании компонентных изображений, S/Videog
или композитных изображений.
Изображения, записанные в формате цифрового видео, и изо/
бражения с дисков DVD можно проецировать в широкоэкранном
формате 16:9.
Режим отображения переключается при каждом нажатии кнопки.
Отображение указателя (Pointer)
Позволяет перемещать указатель по проецируемому изображению,
обращая внимание аудитории на объект разговора.
Отображение указателя.
Однократное нажатие кнопки позволяет включить
или отключить указатель.
Также это можно сделать с помощью команды
Resize (Изменение размера) в меню Signal (Сигнал).
Когда изображения
в сжатом режиме проецируются
в формате 16:9
Если изображения
в сжатом режиме
g
проецируются в формате 4:3
Порядок действий
Пульт дистанционного управления
Порядок действий
1
Пульт дистанционного
управления
Q Совет:
