9

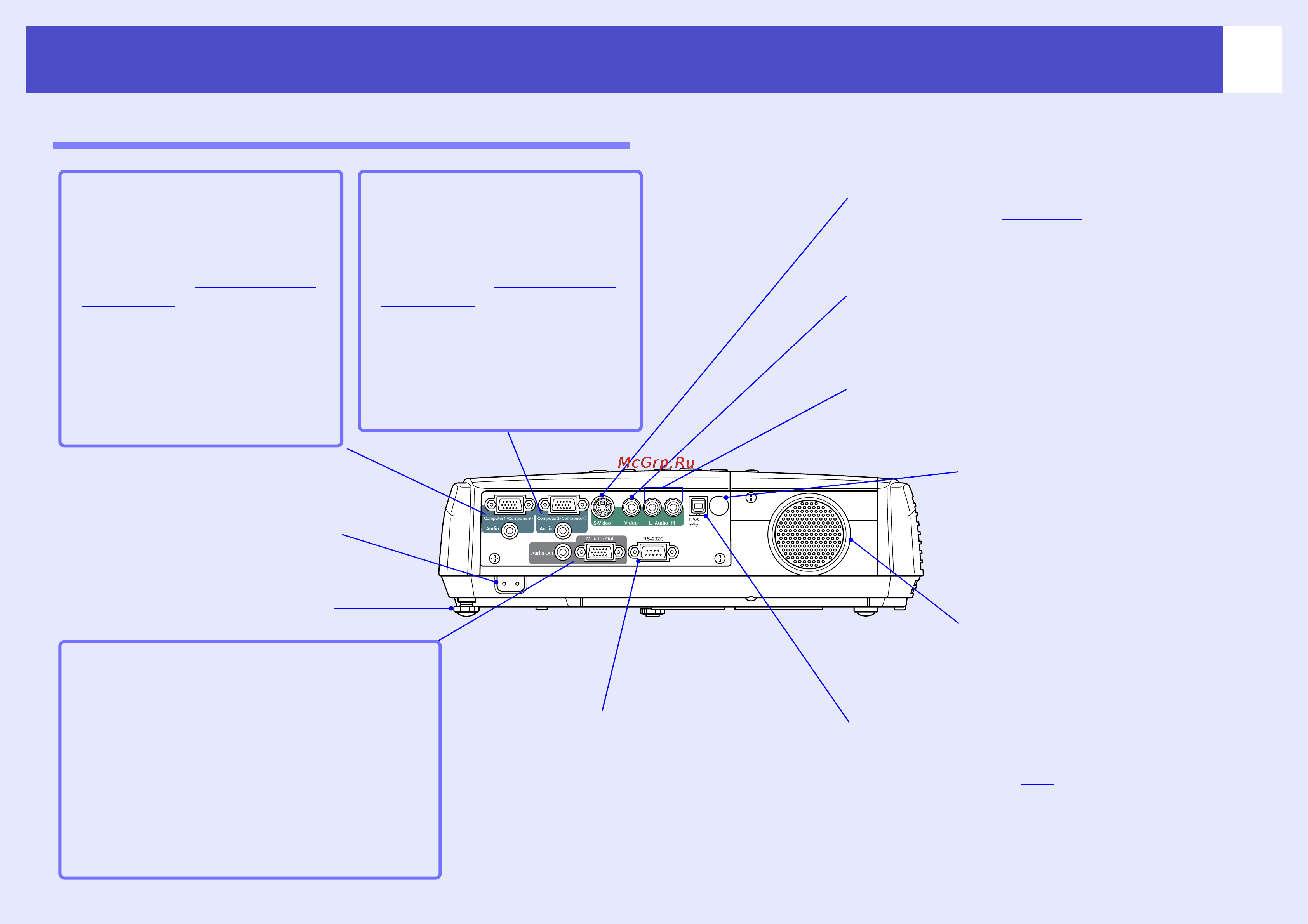

Названия элементов и их назначение
Вид сзади (EMP<82/62)
• Пульт дистанционного
управления область
приема сигнала
Принимает сигналы с пульта ДУ.
• Разъем питания
Подключите сюда шнура
питания.
• Разъём Computer2
Принимает входные аналоговые
RGB/видеосигналы
от компьютера, RGB/
видеосигналы, компонентный
видеосигналg а также сигналы
от других видеоисточников.
• Разъём Video
Для входных композитных видеосигналовg
сигналов, подаваемых на проектор от других
видео/устройств.
• Разъём S<Video
• Для входных S<Videog сигналов,
подаваемых на проектор от других
видеоустройств.
• Разъём USB s стр. 23, 74
Предназначен для подключения проектора
к компьютеру через USB
g кабель при
использовании функции беспроводной мыши.
Когда проектор подключен к компьютеру
через интерфейс USB, проецировать
изображения с компьютера нельзя.
• Разъём Monitor Out (Выход на
монитор): s стр. 70
Служит для вывода аналогового RGB/сигнала
или RGB видеосигнала от источника,
подключенного к разъёму Computer1 ,
на монитор. Эта функция не доступна
для сигналов от видео/оборудования.
• Разъём RS<232C s стр. 75
Предназначен для подключения проектора
к компьютеру по кабелю RS/232C.
Этот разъём необходим только
для технической проверки и не должен
использоваться покупателем.
• Динамик
• Разъём Audio Out (аудиовход)
Передает аудиосигналы от выбранного
источника на внешние динамики.
• Разъём Audio
Принимает звуковые сигналы от оборудования,
подключенного к разъёму S/Video или Video.
• Разъём Audio
Принимает звуковые сигналы от
оборудования, подключенного
к разъёму Computer1.
• Разъём Audio
Принимает звуковые сигналы от
оборудования, подключенного
к разъёму Computer2.
• Тыльная
регулируемая ножка
• Разъём Computer1
Принимает входные аналоговые
RGB/видеосигналы
от компьютера, RGB/
видеосигналы, компонентный
видеосигналg а также сигналы
от других видеоисточников.
